概要

OpticStudio中的坐標間斷是非常靈活的。坐標間斷可用于傾斜或偏心任何光學表面，或光學表面組，圍繞任何軸點，而不干擾光學系統的其余部分。本文將利用坐標間斷來重新定義順序系統的光軸。

簡介

坐標間斷是一個非常通用的工具，可以用來傾斜或偏心一個或多個光學表面。它是非常有用的，能夠選擇光學表面將圍繞什么點旋轉或偏心，我們將在這篇文章中展示如何指定該點。首先，我們將展示如何在不干擾光學系統的其余部分的情況下繞透鏡的前頂點傾斜。我們還將使用全局坐標來檢查系統是否保持未受干擾。然后我們將展示如何圍繞透鏡中心旋轉透鏡，最后演示如何圍繞空間中的任意點傾斜透鏡。

以三透鏡系統為例

為了演示這一點，我們將使用一個簡單的三透鏡系統。它由三個凸平單透鏡組成。3D布局圖如圖1所示。我們要傾斜中間的透鏡，即透鏡2。點A和點B是軸上的固定點，在透鏡2傾斜或偏心前標記它的頂點位置。

圖1: 三透鏡系統的3D布局圖

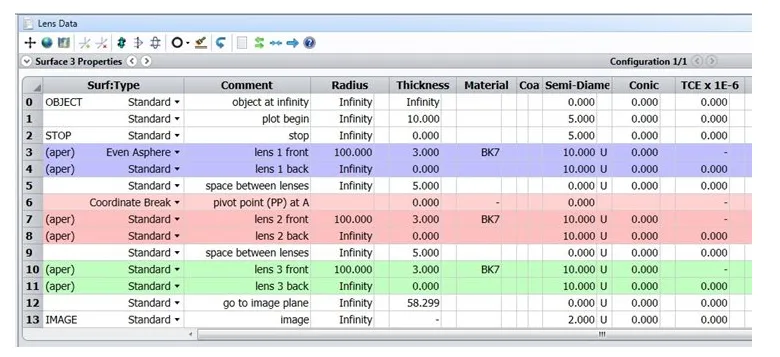

鏡頭編輯器參數如圖2所示。物體處于無窮遠處，系統的光闌位于透鏡1之前。第6和7行是鏡頭2的前表面和后表面。為方便起見，我們將鏡頭之間的間距放置成單獨的一行(5、8和11)。

圖2: 三透鏡系統的鏡頭編輯器

繞前頂點旋轉

我們可以通過在“l(fā)ens 2 front”表面之前插入一個坐標間斷面（Coordinate Break），輕松地使鏡頭2圍繞其前頂點傾斜，如圖3所示。插入的間斷面變成了Surface 6。軸心點在a點，所以我們把這一行標為“pivot point at A”。

圖 3: 插入表面6使透鏡繞點A旋轉。

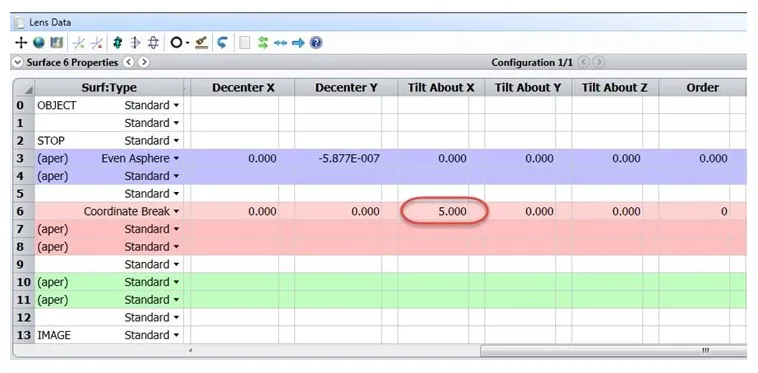

在本例中，我們通過設置Tilt About X: 5°來實現傾斜。圖4顯示了修改后的鏡頭編輯器，顯示了Surface 6的5°傾斜。

圖 4: 鏡頭編輯器顯示表面6旋轉了5°。

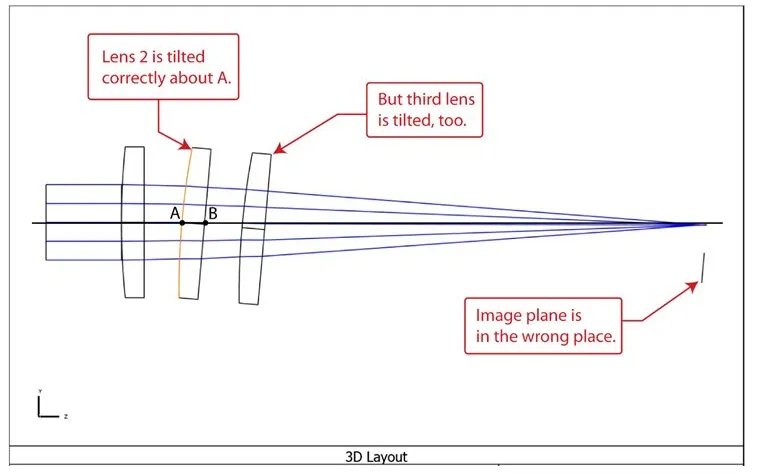

圖5顯示了更新后的3D布局圖。透鏡2圍繞其前表面旋轉了5°。

圖 5: 繞點A旋轉5°后的3D布局圖。

不幸的是，系統的其余部分也傾斜了5度。這是因?yàn)槲覀冊诘?行傾斜了坐標系統，但是我們并沒有對坐標系進行補償。

校正坐標系

為了解決這個問題，并讓系統的其余部分不受透鏡2傾斜的影響，我們需要校正坐標系統。為了保持幾何形狀的正確性，在反轉傾斜之前回到原軸心點A是很重要的。反轉傾斜后，我們可以繼續前進到光學系統的其余部分。

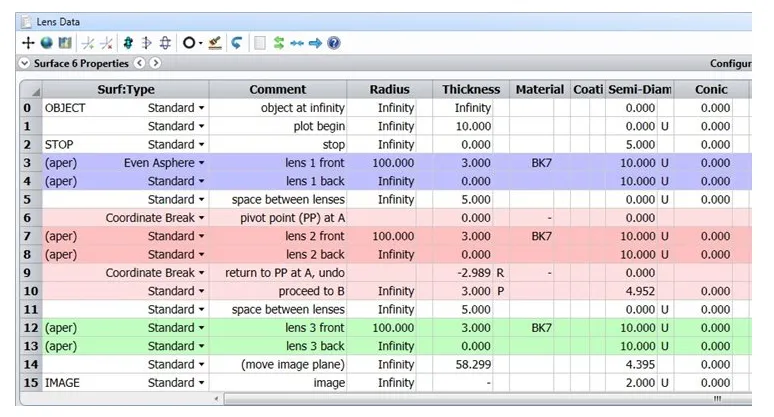

為此，我們需要在鏡頭編輯器中插入新的表面9和10，如圖6所示。注意，表面9是一個坐標間斷面。

圖 6: 表面9和10用來校正表面6的傾斜。

第9行將我們返回到A的軸點(表面面6)，并反轉應用于那里的傾斜。我們可以使用一個坐標返回解決。在鏡頭數據編輯器中使用表面9屬性應用坐標返回，如圖7所示。在Tilt/Decenter...Coordinate Return選擇Orientation, XYZ，設置To Surface: 6。

圖 7: 設置坐標返回。

OpticStudio將自動計算并應用需要返回到Surface 6的傾斜、偏心和厚度，并將這些值應用到Surface 9。坐標返回值在每個值旁邊用“R”表示(參見圖8)。

圖 8: 坐標返回值都是自動計算得出并以”R“標注。

表面9上的自動坐標返回將正確地“撤消”任何應用在表面6上的傾斜和偏心的組合。我們所展示的例子只使用了 Tilt About X，但也可以使用 Decenter X、Decenter Y、Tilt About X、Tilt About Y和Tilt About Z的任意組合。在所有情況下，表面9將自動返回到正確的坐標系統。

現在我們回到了點 A，第10行只是使用透鏡的厚度繼續到點 B，如圖6所示。在圖9所示的 3D 布局圖中，透鏡3和像平面現在處于正確的位置，沒有受到透鏡2傾斜的影響。

圖 9: ”逆旋轉”坐標系統后的3D 布局圖。

檢查工作狀態

布局圖可以用來檢查你得到的坐標是否近似正確。但在傾斜和偏心上的小錯誤在布局圖中不容易發現。為了檢查這些小錯誤，最好查看系統中每個元素的全局坐標。

全局坐標可以通過 Analysis...Report...Prescription Data 查看，如圖10所示。

圖 10: 在 Analysis...Reports...Prescription Data 中可以找到全局坐標數據。

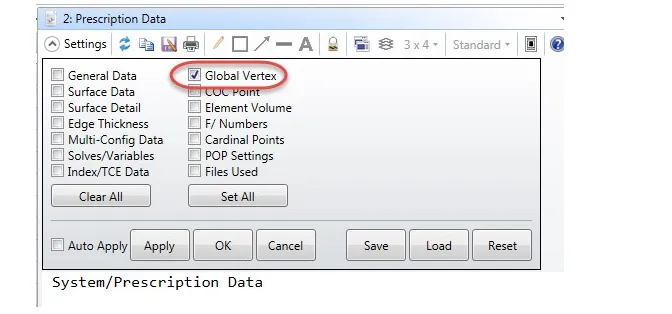

在 Settings下，選中除 Global Vertex 之外的所有選項，如圖11所示。

圖 11: 用于生成系統中每個表面的全局坐標位置列表的設置。

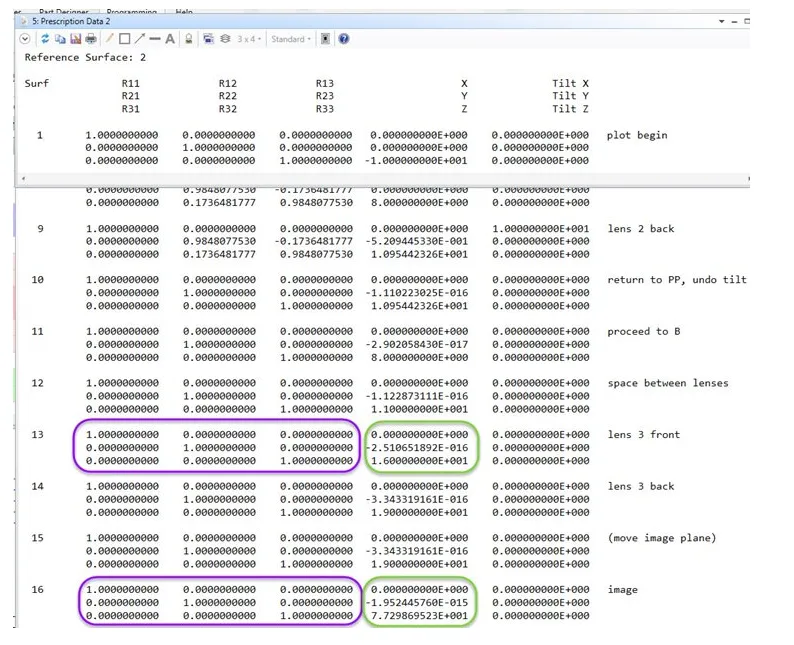

每個元素的全局頂點將在輸出窗口中列出，如圖12所示。我們可以檢查數據，確認透鏡2上的5度傾斜沒有改變其余表面的位置或傾斜。

特別地，我們可以看到曲面10到15不包含任何傾斜，因?yàn)樾D(zhuǎn)矩陣只包含1和0。我們還可以看到透鏡3和像平面的整體 Y 坐標為0，這表明這些表面正確地位于系統軸上。注意，10-16這個數量級的數字是計算誤差，可以當作零來處理。此外，通過比較在表面6添加傾斜和偏心前和后的值我們可以驗證每個表面的Z坐標。全局坐標檢查證明透鏡2已經正確地傾斜了5度，而沒有干擾其他的光學系統

圖 12: 系統中每個表面的全局坐標，用于檢查透鏡2上的傾斜不會影響光學系統的其余部分。

繞透鏡中心旋轉

如果我們想讓透鏡圍繞其中心的軸上點傾斜，我們可以使用類似于上面的方法；我們只需要移軸點，旋轉，回到透鏡的前表面。在透鏡后，回到軸點，撤銷傾斜和偏心，并繼續進行其余的光學系統。

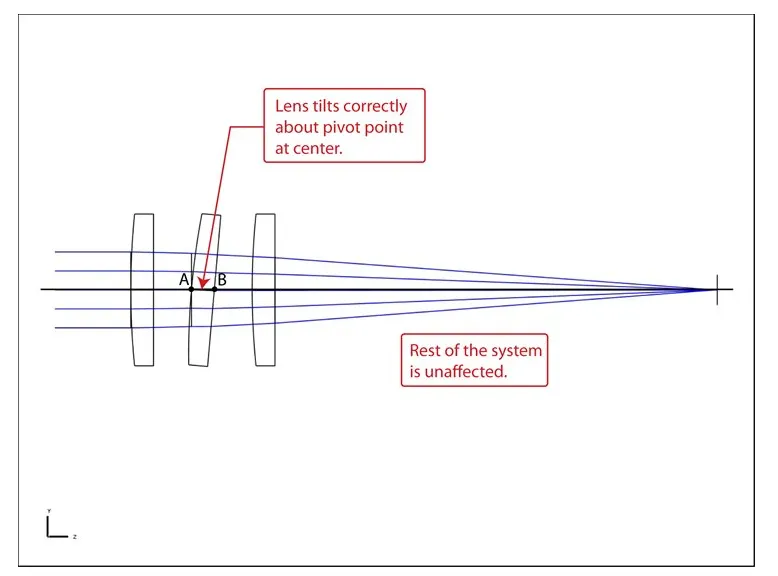

透鏡系統的3D 布置圖如圖13所示，透鏡2在其中心(點 A 和點 B 的中間位置)繞軸上點傾斜5度。

圖 13: 3D 布局圖顯示透鏡2繞透鏡中心的軸上點傾斜。

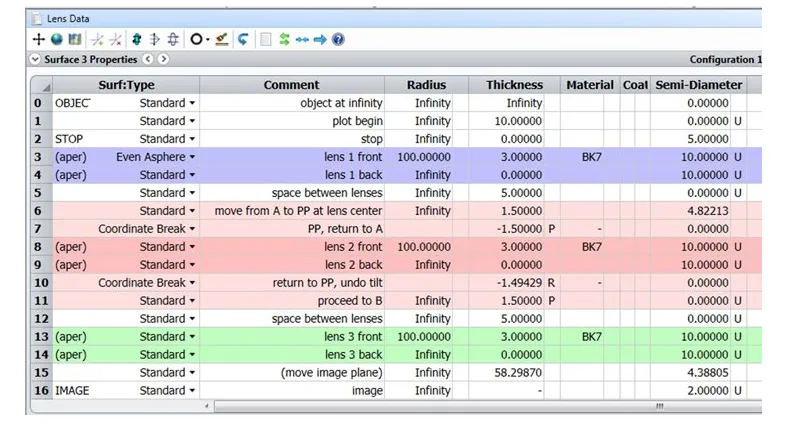

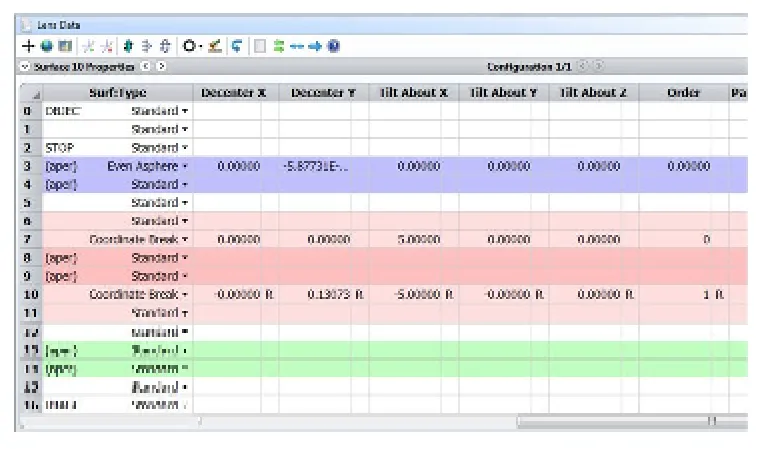

用于這種情況的鏡頭編輯器如圖14所示。使用了第6、7、10和11行。注意，第7行和第10行是坐標間斷面。第6行和第11行只包含厚度值。注意，透鏡2的總厚度為3毫米，如表面8的厚度參數所示。

圖 14:當鏡頭圍繞其中心的軸上點傾斜時鏡頭編輯器中的系統配置。

以下是傾斜發生的詳細經過:

·在第5行之后，我們到了A點(參見圖13)。

·表面6厚度為1.5毫米，是鏡頭厚度的一半。這將使我們沿著軸向前移動到透鏡的中心，也就是我們想要的旋轉軸點的位置。

·第7行進行傾斜和偏心。我們使用了一個5度的傾斜 X(參見圖15)。

·在第7行中應用傾斜和偏心后，應用厚度-1.5 mm。這將我們從樞軸點移動回鏡頭前面(即使鏡頭現在是傾斜和偏心)。

·第8和9行在新的傾斜/偏心坐標系中構建鏡頭。第9行之后，我們就到了鏡頭的后面。

·第10行使用一個坐標返回到表面7。這將我們返回到鏡頭中心的樞軸點，并“解除”傾斜和偏心。

·第11行將我們沿著軸向前移動1.5毫米，達到透鏡厚度的一半，到達點B。然后我們可以繼續進行光學系統的其余部分。

圖 15: 傾斜和偏心應用在第7和第10行，透鏡2傾斜5度，不干擾其余的光學系統。

繞空間中任意點旋轉

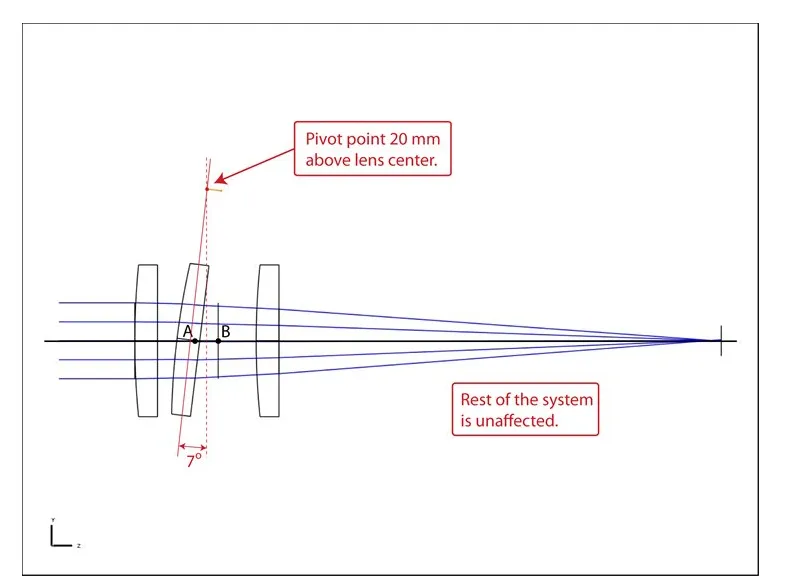

上述情況是常見的、具體的情況。但坐標中斷也可以用來建立一個關于空間中任何點的通用旋轉軸。例如，假設我們想讓鏡頭再次圍繞x軸傾斜7度。但這一次，我們想傾斜的軸點，距離鏡頭中心20毫米，如圖16所示。

圖 16: 繞透鏡中心上20mm的點傾斜透鏡2。

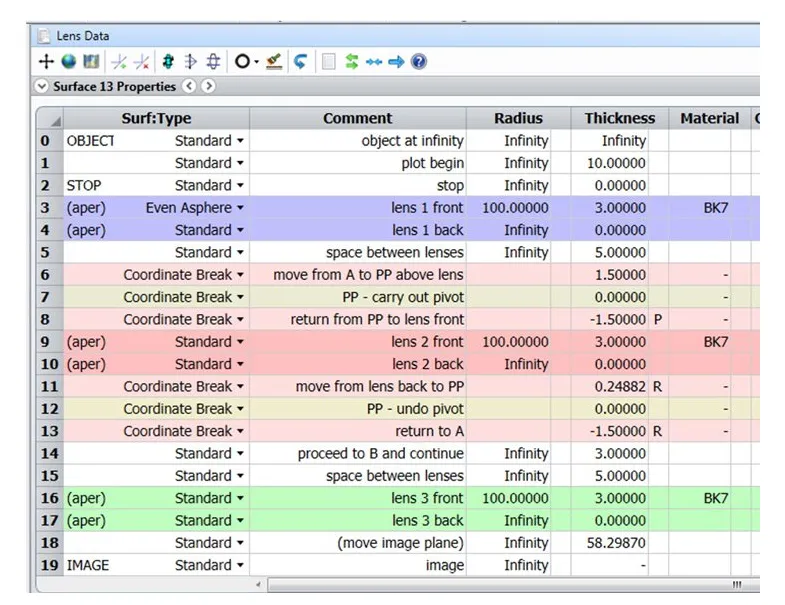

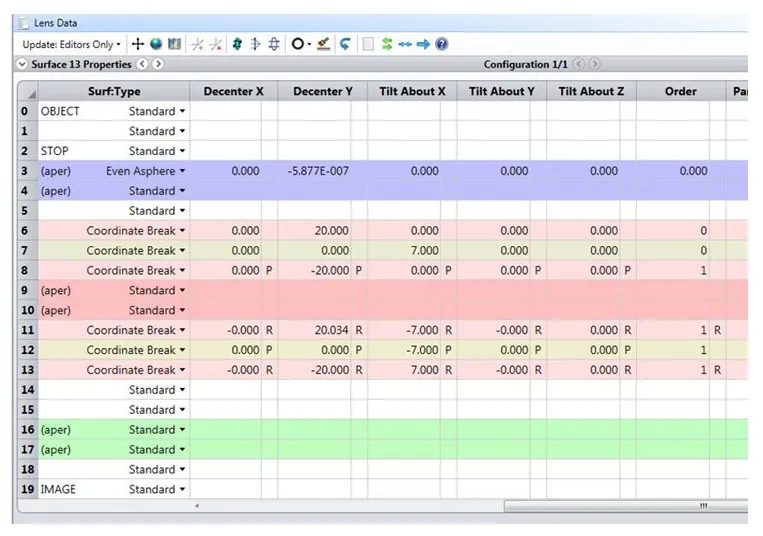

用于這種情況的鏡頭編輯器如圖17和18所示。在這里，我們使用了鏡頭前的三行和鏡頭后的三行，創建一個完全通用的旋轉軸。盡管系統看起來很復雜，但大多數值都是自動填充的，我們只需要?jiǎng)?chuàng)建一次設置。然后，我們可以將這些線復制到任何光學元件上，并用它們?cè)诳臻g的任何地方放置一個旋轉軸點。

鏡頭前的三行用于移動到旋轉軸點，執行傾斜或偏心，然后返回。鏡頭后的三行也做了同樣的事情，以撤銷樞軸。通過這個設置，通過在第7行輸入值，任何傾斜或偏心的組合都可以應用到透鏡2?？梢酝ㄟ^(guò)在第6行中輸入值來選擇任何旋轉軸點。

圖 17: 鏡頭編輯器顯示一個完全通用的旋轉軸。

我們也可以從配對的角度來思考透鏡編輯器中發生了什么。第6和第8行帶我們到旋轉軸點。第11行和第13行也是這樣，在鏡頭之后。第7行和第12行是一對，在鏡頭2上執行傾斜和偏心，然后在鏡頭后反轉它們。

圖 18: 鏡頭編輯顯示傾斜和偏心用于鏡頭2繞中心20毫米以上的點旋轉7°。

以下是設置的逐行分解:

·在第5行之后，我們?cè)诠鈱W(xué)系統的軸上的A點(見圖16)。

·第6行應用從A到旋轉軸點所需的厚度、傾斜和/或偏心。在這個例子中，我們沿著鏡頭中心的軸移動了1.5毫米，然后沿著Y軸移動了20毫米到達樞軸點。

·第7行應用偏心和傾斜的鏡頭元素。在這個例子中，我們?cè)赥ilt About X中輸入了一個7度的值。

·第8行反轉了用于到達樞軸點的運動。這就把我們帶回到鏡頭的前面。這一行中的值是使用拾取程序自動計算的。所有拾取器都設置為第6行，比例因子為-1。還要注意，“Order”標志被設置為1。

·第9和10行定義透鏡 2。

·第11行返回到軸心點。這一行中的值是通過設置坐標返回到第7行自動計算的(請參見圖7設置坐標返回)。

·第12行反轉鏡頭2的傾斜和偏心。這些值是使用拾取器自動計算的。所有拾音器設置為7號線，比例因子為-1。注意，“Order”標志被設置為1。

·第13行從樞軸點返回到點A。值是使用坐標返回到第6行自動計算的。

同樣的方法可以用于任何光學元件，使元件相對于任何坐標系偏心和傾斜。

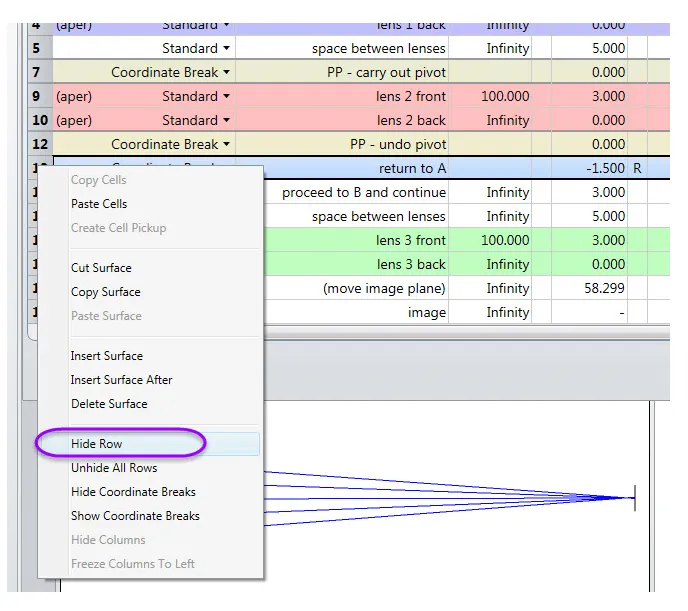

最后要注意的是，一旦離軸軸心點設置好了，我們就可以隱藏這些行。當我們不想經常改變樞軸點位置時，這簡化了鏡頭編輯器。圖19顯示了簡化的鏡頭編輯器。當右鍵單擊行號時，“Hide Row”選項出現。

圖 19: 在鏡頭編輯器上隱藏行。
