在工程領域，有很多需要做逆向工程的場合；比如光學領域，光學零件的圖紙丟了或者損壞了，還有諸如其它不可描述的原因，需要對光學零件、鏡頭裝配等進行逆向還原。

（詳情：請關注我們的智能光學設計培訓：http://yingxinshiye.cn/activity_detail.php?activity_id=28）

本文通過自定義的模塊及Zemax，以案例的形式來介紹幾個應用場景：

應用1：對裝配體光學元件的坐標系及面型的精確逆向還原

很多時候，我們手上有光學元件的3D文件（比如標準機械格式的.STP,.IGS文件），卻無法獲得該元件的精確的坐標位置（如偏心，旋轉等）以及精確的面型數據（矢高表達式）。

如果我們要對該零件或系統進行加工、裝配，必須要精確還原坐標位置及面型數據。

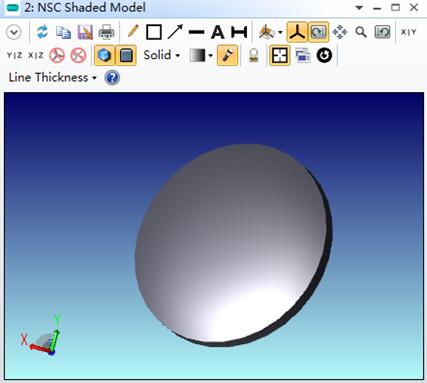

舉例1:：在Zemax非序列模式里輸入任意的一個非球面透鏡，如下：

假設上述所有數據未知，我們僅從示意圖上知道該零件具有旋轉對稱特性。那么如何精確還原上述光學零件的坐標位置/轉向及面型數據？

Step 1:我們先在Zemax非序列模式，從全局坐標原點（或其他任意點）采集點云數據，該步驟可以通過一個ZPL宏來實現。

Step 2: 新建一個序列模式文件，加載點云數據及逆向工程模塊，該步驟也通過一個ZPL宏來實現。

因為我們知道，該零件具有旋轉對稱特性，我們先從球面開始進行擬合還原，然后采用偶次非球面（因為比較常用）逐步添加高次項系數，進行還原直至擬合殘差比較小。

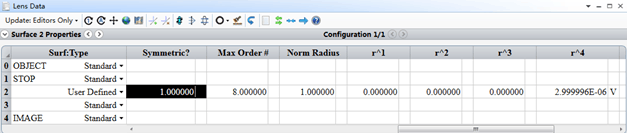

序列模式我們采用的逆向擬合模塊界面（自定義面型UDS）如下。

以下是擬合的結果：可以看到經過4次的擬合嘗試，面型及坐標系已經精確還原出來啦，還原的精度在nm量級。

應用2：評價一下CAD導出精度

CAD文件格式比如.STP/.IGS格式最初源于機械CAD軟件的文件交互，后來擴展到比如光學領域， 在機械領域: 微米甚至十幾微米級別的精度控制對于絕大多數應用基本足夠；但在光學領域，尤其在成像方面，光學面型的精度往往要控制到波長、納米量級。CAD本身的精度是否足夠，需要打一個大大的問號？

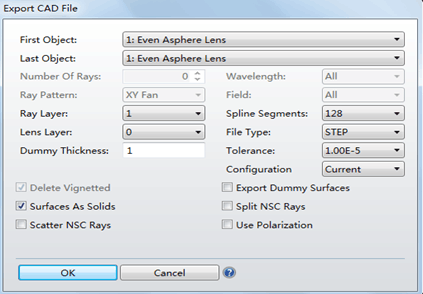

舉例2：利用Zemax里邊的CAD導出功能，將一個非球面透鏡導出生成.STP文件，然后重新加載該CAD文件，然后將CAD文件進行逆向還原（還是利用我們的自定義模塊）。
Step 1: 將例1中的非球面透鏡，導出生成CAD零件

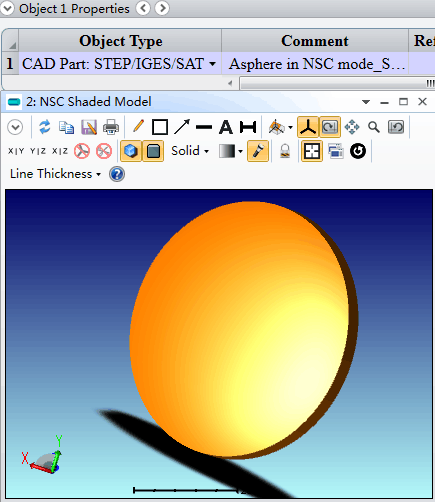

Step 2:將該CAD零件重新加載回非序列模式

Step 3:利用ZPL宏采集點云數據
Step 4:在序列模式里加載點云數據及逆向擬合模塊，對面型進行擬合，并還原坐標位置，結果如下： 擬合的RMS殘差比例1略大一些，但最大偏差仍然控制在nm量級，十分接近，Zemax CAD導出 的精度也非常高。

應用 3：如果利用CAD軟件對光學表面進行建模，然后導入到光學軟件中，其精度怎么樣呢？

舉例3：在Solidworks里邊設計一個離軸橢球面，然后將該CAD導入到Zemax非序列模式進行光學仿真。

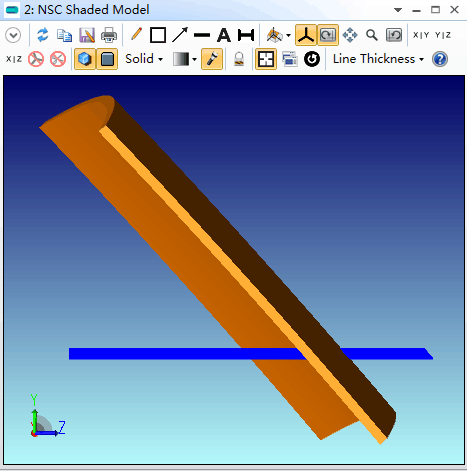

我們采用ZEMAX官網知識庫（Knowledge Base）里邊的一篇文章：How to Model an Off-Axis Ellipsoidal Mirror at Finite Conjugates，作為對比，我們下載該文章的附件部分，打開其非序列文件，如下：

上圖是與序列模式離軸橢球面等價的CAD文件非序列追跡，只從上圖光線的聚焦情況來看，該CAD精度應該比較差，因為對于理想橢球面（比如序列模式下），兩個共軛點（焦點）應該是點對點理想成像，但上圖明顯不是。

Ok，利用我們的逆向還原模塊，對其進行逆向還原，看看精度差別多大。步驟類似，從略，只貼一下CAD擬合結果：

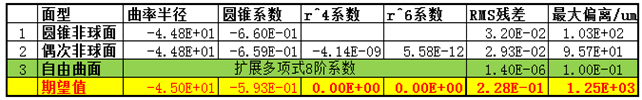

可以看到該CAD模型與期望值（序列模式下的參數）差別很大，最大偏差竟然超過1mm.沒有任何的橢球面或者偶次非球面可以嚴格擬合該CAD面型，但用非對稱的自由曲面（擴展多項式面）可以將擬合殘差降低的比較小（<100nm）。Solidworks本身肯定沒有這么大的偏差，可能原作者在用Solidworks建模的時候，建模的方式有問題。

因此在用機械軟件本身對光學表面進行建模的時候必須格外小心，并要進行驗證，否則可能會出現比較大的偏差，尤其對非球面必須十分小心；另外，復雜的菲涅耳面型，如果在機械軟件里建模，精度更難以得到保證，因此建議是：能利用光學軟件進行建模的盡量利用光學軟件本身建模，機械軟件的像拉伸，旋轉，拖拽等操作可能會引入比較大的累積或者舍入誤差，對光學零件來講可能是靠不住的。

應用 4：對自由曲面進行逆向還原及擬合，加速光學設計過程

舉例4：對汽車前風擋玻璃進行自由曲面逆向還原及擬合，將得到的面型嵌入到前裝HUD設計中去。汽車玻璃供應商一般提供給下游車廠或者汽車電子供應商風擋玻璃的CAD文件，如果將CAD文件直接嵌入到混合非序列模式，一方面參數調整比較困難，另一方面光線追跡及優化速度會慢很多，效率很低。比較高效的方法是將該CAD文件擬合為光學軟件內置的自由曲面，然后將該自由曲面直接用在HUD設計中去，調整及優化效率會高很多。

將風擋的CAD文件導入到非序列模式，然后采集點云，并在序列模式下用自定義模塊進行擬合，過程從略，注意只采集小的有效區域即可。采用擴展多項式面型（Extended Polynomial）最高次4階對坐標位置及面型擬合的結果如下：

擴展多項式面型從XY,X^2,Y^2項開始，旋轉項已經在擬合的時候移除。

截取并擬合的面型在序列模式顯示如下：

X,Y方向均呈現出非對稱特性。

舉例5：高級延伸應用：汽車玻璃供應商一般提供的風擋玻璃是”殼”的CAD結構，非實體結構。前裝HUD設計中為消除重影，一般風擋玻璃會嵌入一楔層（參考寶馬），用于玻璃前后表面反射消重影。

如何實現風擋玻璃及楔形層的實體化建模？

現在我們利用例4擬合的自由曲面，搭配我們的自定義逆向工程模塊，來實現這一貌似困難重重的任務。

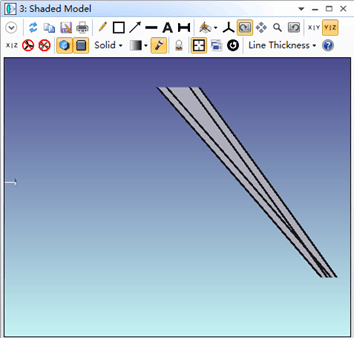

利用我們的逆向工程模塊進行自由曲面的平移及旋轉在序列模式下很容易實現如下風擋的楔層結構，然后進行建模及光線追跡即可。或者導出為CAD格式加載到非序列模式下。這樣即可實現了風擋楔形結構建模，對于重影的仿真及消除更加準確。另外，注意楔形的旋轉參考點可以根據實際任意進行設置。

應用 6：加工、裝配上的考慮，利用我們的逆向模塊可以還原坐標位置，將自有曲面（如澤尼克，擴展多項式、切比雪夫面型）中的平移及旋轉量移除掉，這樣對加工、裝配極為有利，并且可以大大改善測量的精度，大大的降低測量不確定度，從而保證光學設計及加工質量。

逆向工程模塊的優勢：

1. 對CAD光學部件進行坐標系統的復原，這有利于解析光學設計的空間方位結構。

2. 對面型進行精確復原，支持球面、圓錐曲面、離軸拋物面/橢球面，角錐面、柱面、偶次非球面及更為一般的自由曲面：擴展多項式面型。

3. 方便加工、裝配、測量，保證自由曲面的精度，減少不確定度。

4. 當然，我們也提供工程逆向服務，如有需要可以聯系我們。

對此逆向工程服務及模塊感興趣的，請關注我們的智能光學設計培訓課程：
