概述

我們經常會用到“為生產而設計”這樣的表述，來描述生產制造中需要考慮的因素是如何加入到光學設計流程中的。OpticsViewer 中包含了支持 “為生產而設計” 的多種功能。成本估計功能將這一概念推向了新的高度，用戶使用該工具可以直接從制造商那里獲得實時成本估算。該工具用到的 XML 文件是用 ISO 10110制圖中的數據生成的，確保了數據無縫交換。

本文使用到的文件請從以下鏈接中下載：

鏈接:https://pan.baidu.com/s/1OaYKff5GDKJ0O2-arx_FRA 提取碼：ff01

注冊供應商

Optimax

有關 Optimax 估算器使用情況的完整說明，請參閱文章附件部分提供的下載文檔。請注意，雖然附件文檔是為 OpticStudio 用戶編寫的，但其內容同樣適用于 OpticsViewer 用戶。

從這里進入 Optimax 估價網站，然后單擊鏈接進行注冊。

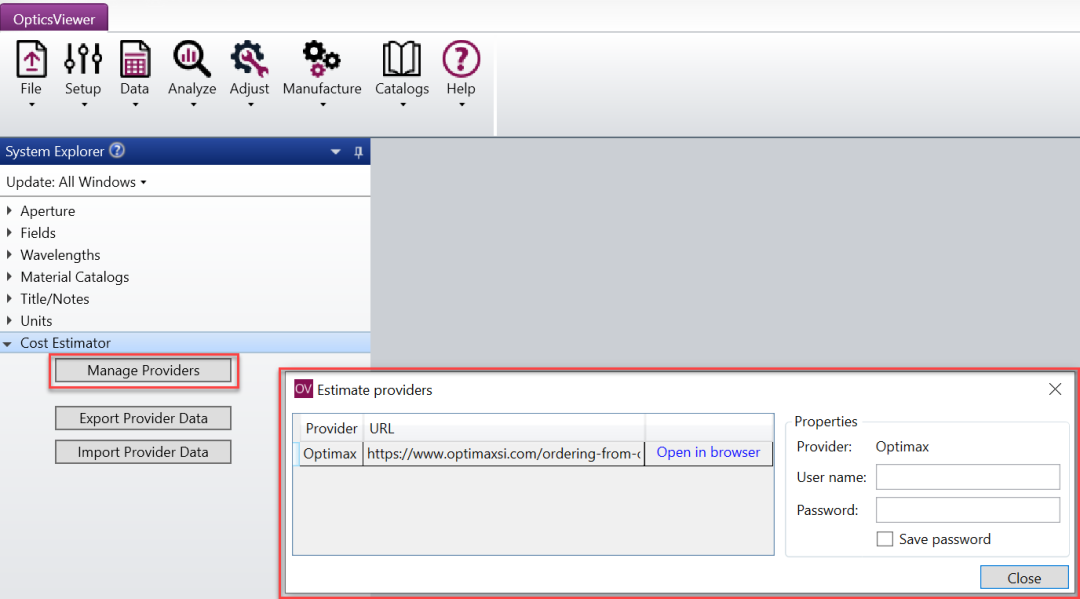

完成對所需供應商的注冊后，打開OpticsViewer 并點擊系統選項>成本估計>供應商管理。點擊所需供應商并輸入由廠商提供的用戶名和密碼。對話框關閉后，信息被保存并且估算器已可以使用。

密碼可以通過系統選項下的供應商導出按鈕以加密的形式保存。之后，如需重新加載密碼，可以通過供應商導入按鈕來導入。

使用成本估計工具

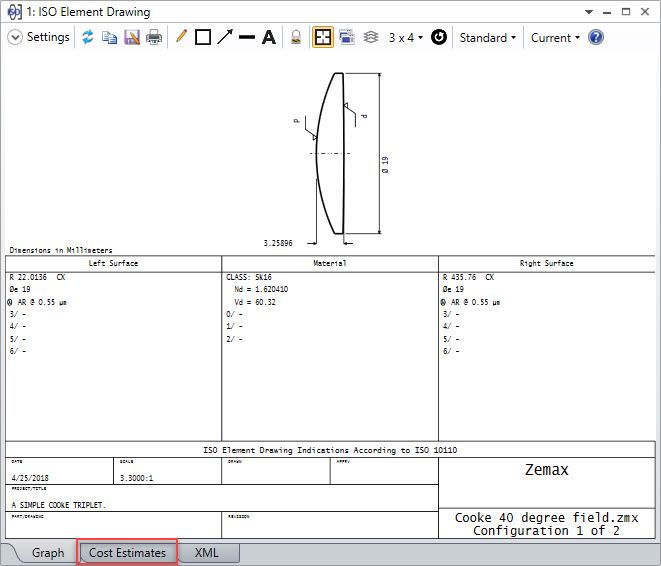

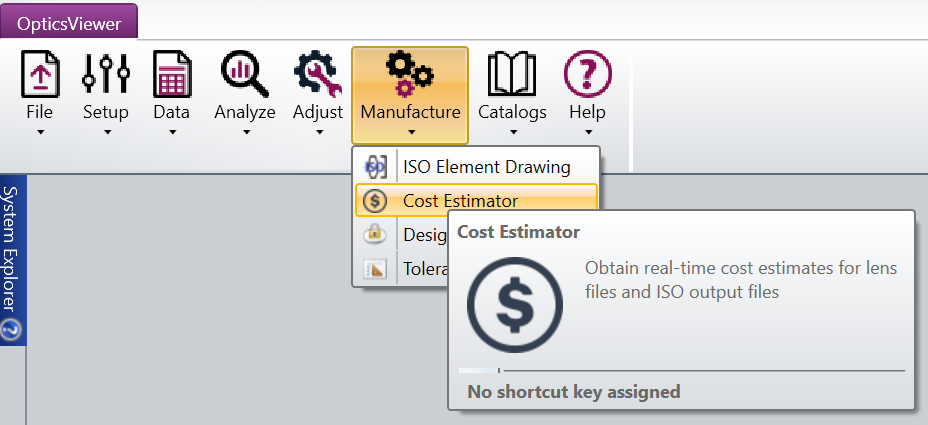

在OpticsViewer中的兩個位置可以找到成本估計工具?？梢詮纳a(chǎn)的下拉列表中或者ISO 元件制圖的專門選項卡中開啟成本估計工具：

該工具需要使用由ISO 10110 制圖提供的一些信息來給出成本估計。包括透鏡形狀，尺寸，材料，膜層，和質量（公差）都是需要的。公差信息需要通過點擊設置...常規選項卡中的從TDE重置按鈕來獲取。請注意成本估計工具并不考慮所有的ISO輸入設置；成本估計工具用到的設置根據供應商不同而有所差異。詳情請查閱下面的指定供應商信息。當用到的所有信息都列在ISO10110制圖中時，用戶可以繼續定義成本估計工具的其他設置。

成本估計工具支持的參數

Optimax

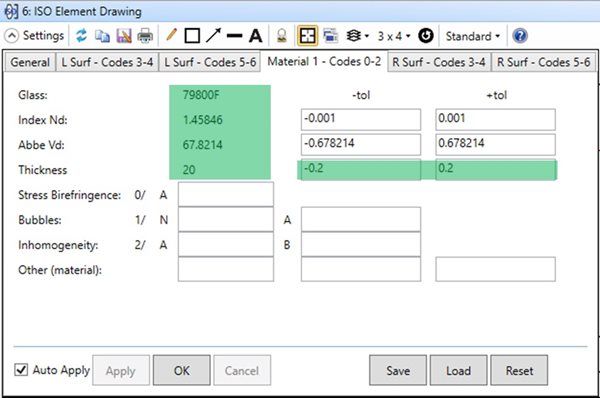

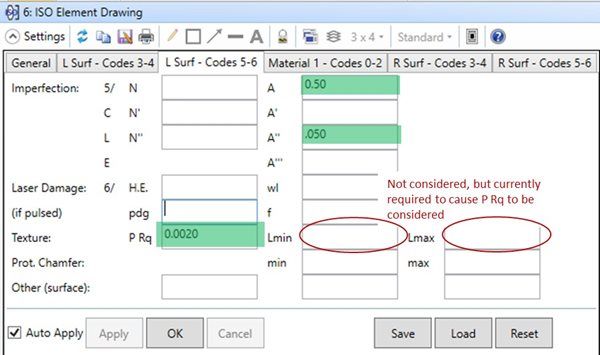

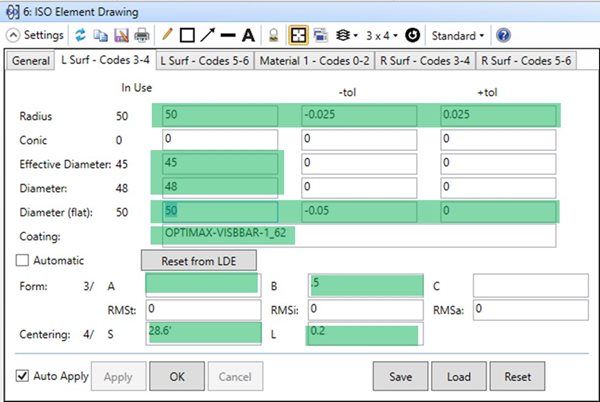

當使用Optimax來做成本估計時，將考慮以下輸入信息（下圖中高亮顯示的部分）：

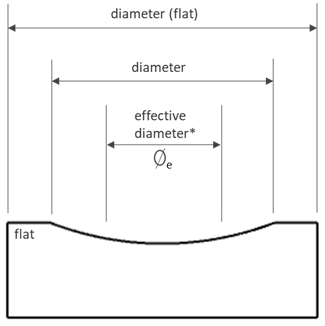

上面第一張圖中的半徑輸入定義如下：

·有效直徑：表面通光孔徑（該有效半徑區域必須同時滿足形狀公差和表面公差）。

·直徑：有效直徑加延伸區尺寸（該區域上表面形狀連續）。對于凹面，也稱缺口。

·直徑（平的）：整個拋光零件的直徑。對于凹面，此直徑為缺口直徑再加（矢高為零）平的區域。對凸面，直徑和直徑（平的）通常值相同。

生成成本估計

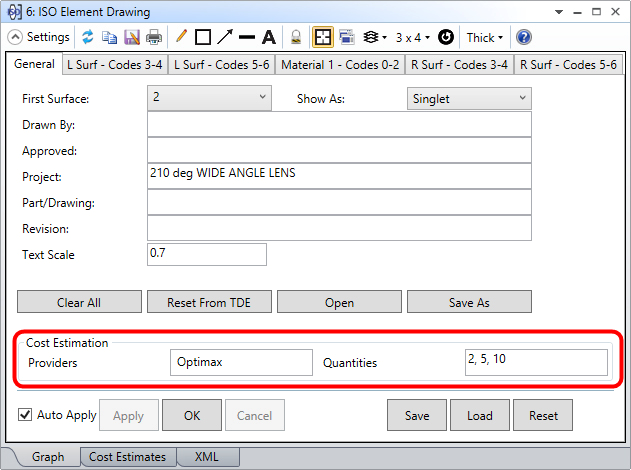

當用ISO 10110制圖打開成本估計時，會使用當前配置的鏡頭來進行成本估計。由用戶來定義要用的加工商和要估價的元件數量?？梢允褂梅痔?hào)分隔多個數量值同時獲取報價。

當正確定義設置后，點擊確定，估價工具會從選定的供應商那里獲取成本估計。如果單位成本返回為零，則需檢查鏡頭數據中的錯誤信息。

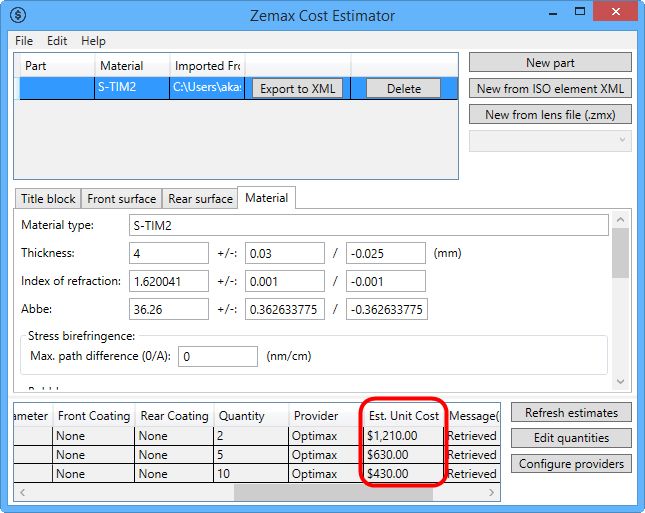

從生產下拉菜單中打開的成本估計工具功能也類似但多了一些選項。該工具從XML文件（由ISO10110直通生成）或者ZMX文件中加載鏡頭數據。用戶也可以在此工具中通過手動輸入鏡頭數據直接創建一個新的零件?？梢酝瑫r(shí)加載多個鏡頭。在工具上方的列表中選擇某一零件，這個零件的表面數據和材料數據就會列在對話框的中間。點擊刷新估計之后，會在對話框底部給出預估成本。

廠商限制和信息

成本估計在可以使用的值，無論是鏡頭詳細數據，成本估計設置，還是公差方面都有一些限制。下面列出了目前支持的供應商的一些限制及有關信息。

Optimax

請參考文章附件中的 Optimax 成本估計文檔查閱完整信息。這個工具有助于了解鏡頭屬性如何影響返回的預估價格。請注意，雖然附件是為 OpticStudio 用戶編寫的，但其內容仍然適用于 OpticsViewer 用戶。

估價工具是根據 Optimax 能在 1 周內交付光學原型樣機而設計的，所以使用上會局限在一定條件內。例如，鏡頭詳細數據中使用的玻璃必須是在OpticsViewer 的默認 OPTIMAX 材料庫中。另外如，公差輸入項有最小允許值限制（精度限制）。有關整套完整的成本估算使用邊界條件，請參閱 Optimax 成本估計文檔。請注意，Optimax 的全部實際制造能力范圍要廣泛得多。

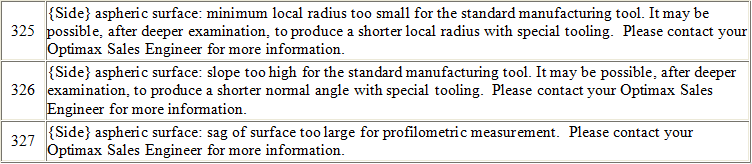

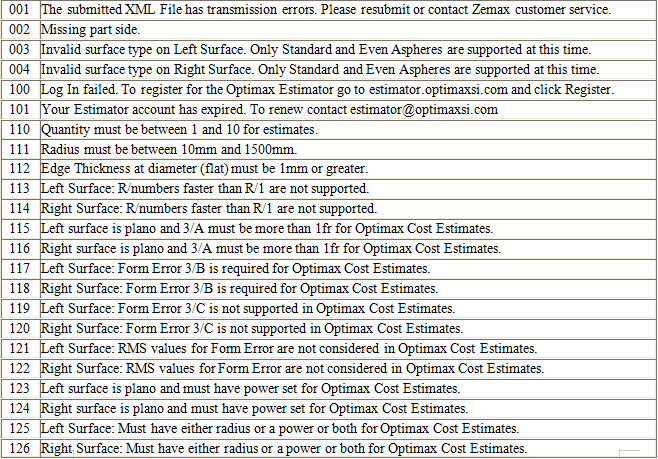

當使用 Optimax 作為供應商時，如果提交的數據違反了上述任何限制，將返回錯誤消息。下面是錯誤代碼列表。

OpticsViewer的相關教程更新到這里就全部結束啦，之后我們將繼續OpticStudio的技術文章更新~請大家保持關注~！
