ZEMAX OpticStudio 20.2 版更新介紹

1、新特性

1.1 快速良率分析 (專業版、旗艦版可用，僅限訂閱用戶)

OpticStudio 20.2 新增了快速良率分析，能在很短時間內模擬完整個模特卡洛公差分析。

1.2 公差數據查看器（所有版本）

公差數據查看器是一個新的查看器，它以電子表格格式顯示所有的蒙特卡羅和靈敏度數據。此外，作為該查看器的一部分，公差運行現在可以保存為.ZTD文件，可在其他公差分析中打開?，F(xiàn)在公差運行完彈出該查看器，不再是Txtviewer。

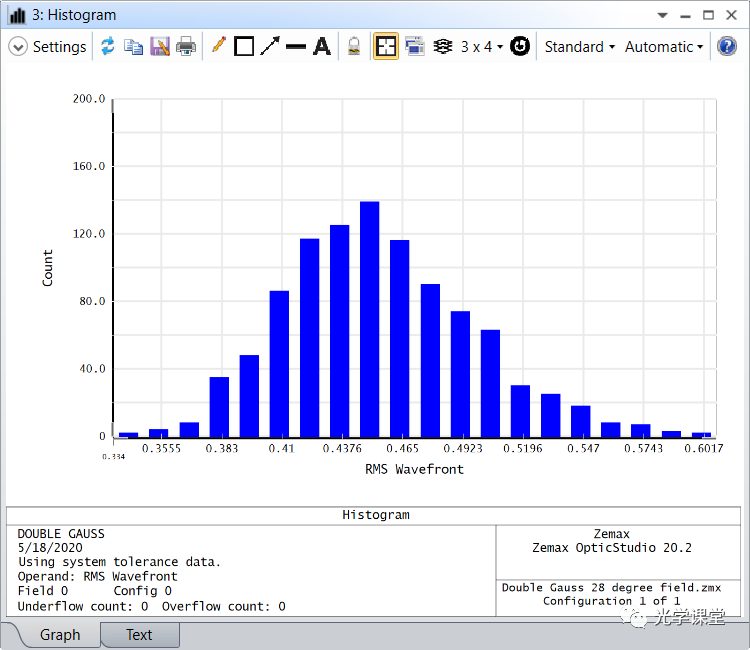

1.3 公差直方圖 (專業版，旗艦版可用，僅限訂閱用戶)

在OpticStudio 20.2中，增加了一個公差直方圖，可在公差運行期間顯示任何補償器、公差操作項或選定值的直方圖。

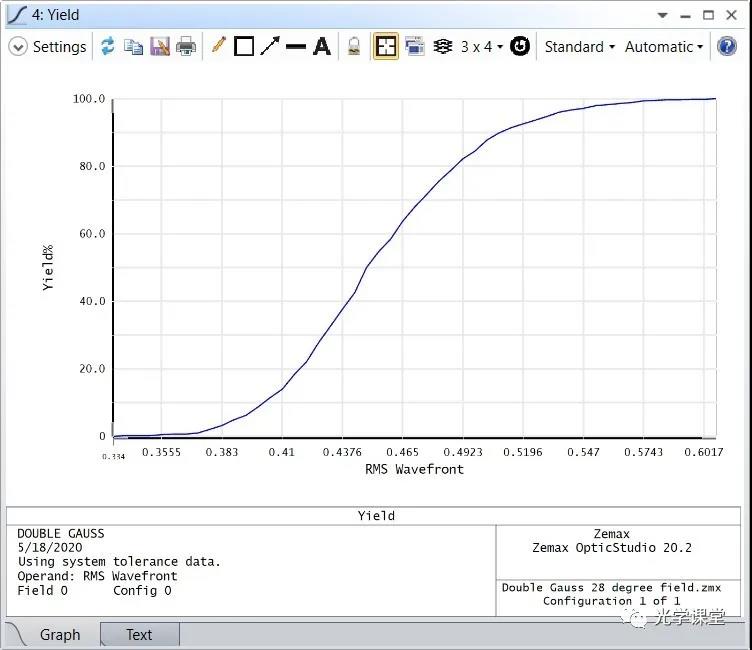

1.4 公差良率分析 (專業版，旗艦版可用，僅限訂閱用戶)

在OpticStudio 20.2中，增加了公差良率分析，可顯示公差運行期間任何補償器、公差操作項或選定值的累積分布函數。

1.5 離軸圓錐自由曲面（所有版本）

新增一個離軸圓錐自由曲面（OFF AXIS CONIC FREEFORM SURFACE）的面型，由一個圓錐段和多項式的疊加構成的。

1.6 Q-Freeform表面（所有版本）

Q-Freeform曲面由一組正交的用雅克比多項式來表示的二維Q-多項式來構成的。

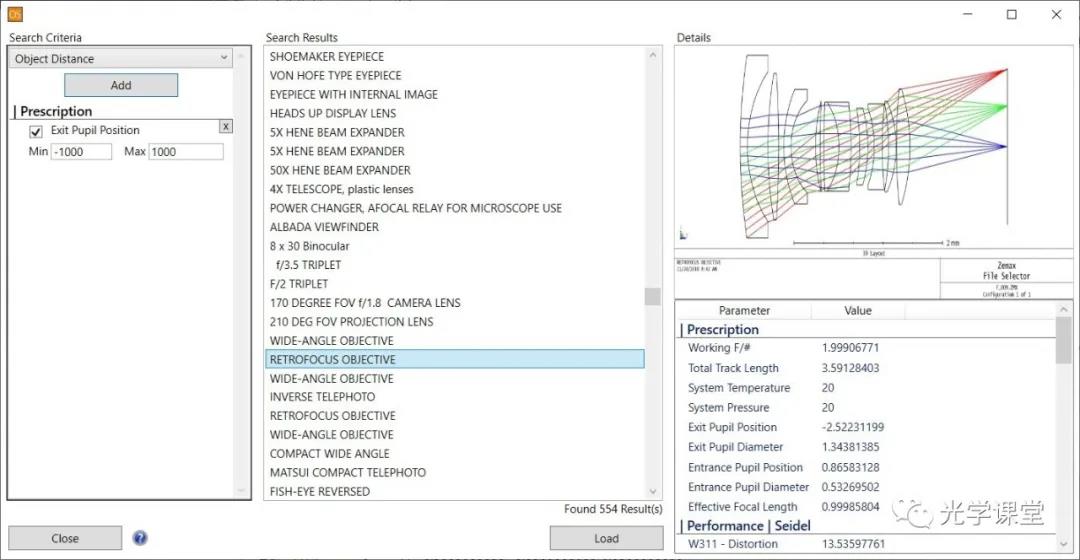

1.7 設計模板庫（所有版本，僅限訂閱用戶）

設計模板庫預置了一些初始結構，可以通過基本參數和描述快速開展設計。

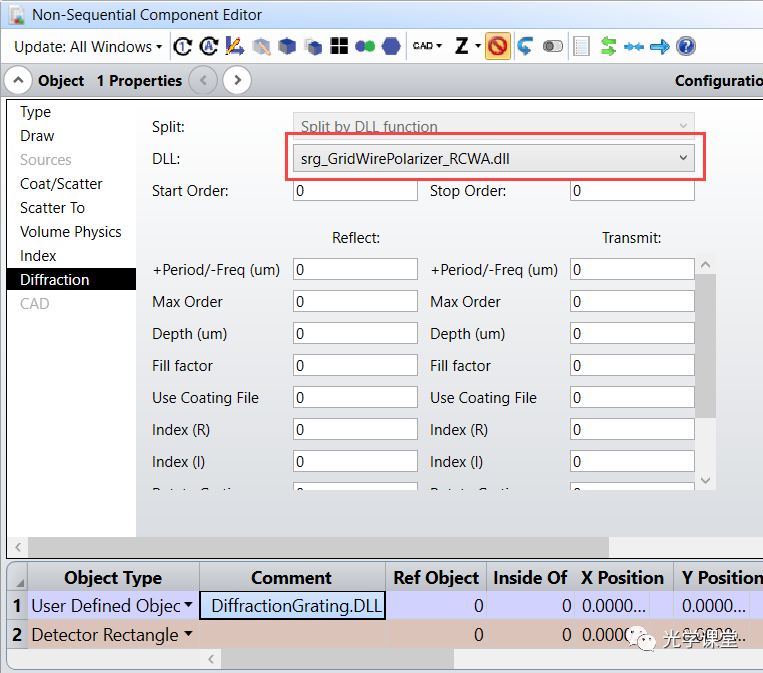

1.8 新DLL：SRG_GRIDWIREPOLARIZER _RCWA.DLL（旗艦版，僅限訂閱用戶）

使用這個新的衍射DLL，可以對網格線光柵進行建模，精確計算衍射效率。這個DLL只可使用在非順序模式下。關于此功能的更多信息，請參見知識庫文章 "Simulating diffraction efficiency of surface-relief grating using the RCWA method"。

1.9 新拓展程序：RCWA VISUALIZATION（旗艦版，僅限訂閱用戶）

使用該用戶擴展，可以在OpticStudio中可視化操作srg_trapezoid_RCWA.DLL、srg_GridWirePolarizer_RCWA.DLL和srg_step_RCWA.DLL。關于此功能的更多信息，請參見知識庫文章 "Simulating diffraction efficiency of surface-relief grating using the RCWA method"。

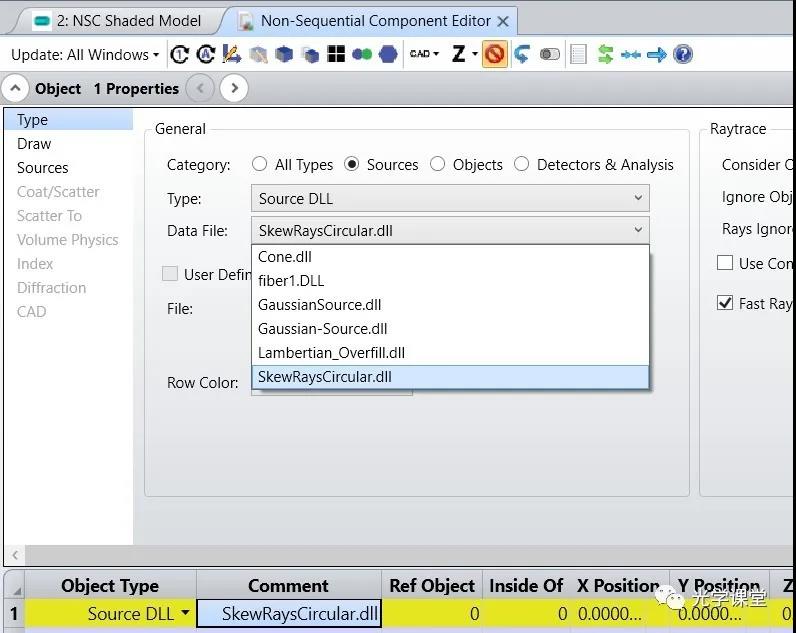

1.10 新光源DLL：SKEWRAYSCIRCULAR.DLL（所有版本）

該光源DLL在非順序模式下能發射Skew（螺旋？）光線來模擬高斯光束傳播模型。Skew ray是高斯光束的有效而準確的表示，可以用來快速優化最佳聚焦或最小化像差。它等效序列模式下Paul Colbourne的用戶自定義面型，原文為：使用偏斜射線來建模高斯光束：https://my.zemax.com/en-US/Knowledge-Base/kb- article/?ka=KA-01772

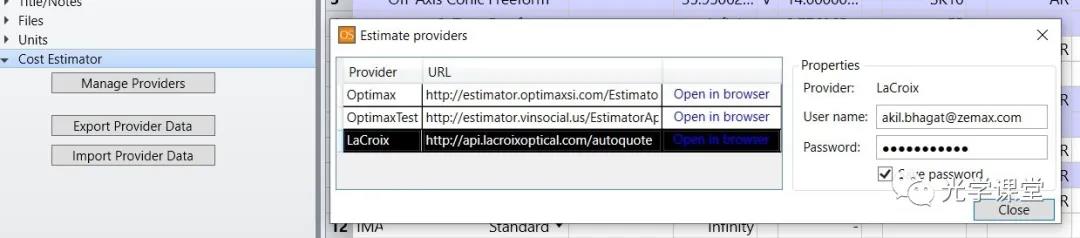

1.11 新增COST ESTIMATOR的供應商：LACROIX OPTICSL（所有版本）

在OpticStudio 20.2中，LaCroix Optics加入了成本估算器工具! 要啟用 LaCroix Optics 作為成本估算器供應商，請導航到系統資源管理器 > 成本估算器 > 管理供應商。要注冊 LaCroix Optics 成本估算器帳戶，請訪問此網站：https://info.lacroixoptics.com/lacroix-precision-optics- cost-estimator。

1.12 新操作數: CARD, CARDINAL POINTS（所有版本）

計算任何鏡頭的空氣中EFL（In-Air EFL），即：cardinal points

2、編程

2.1 zos-api python：支持.net（專業版，旗艦版）

Python可以通過.Net Framework連接ZOS-API。由于ZOS-API是使用.NET框架編寫的，所以使用能夠直接與.NET框架通信的語言來編寫ZOS-API，.NET將提供最大的靈活性和最佳性能。有關此次更新的更多信息，請點擊這里：https://my.zemax.com/en-US/Knowledge-Base/kb-article/?ka=KA-01951。

2.2 zos-api：圖像模擬（專業版，旗艦版）

現在可以使用ZOS-API控制圖像仿真分析的設置和結果。

2.3 zos-api：項目偏好 - 文件夾選項卡（專業版，旗艦版）

ZOS-API現在支持訪問和更改默認文件夾。

2.4 zos-api：相對照度（專業版，旗艦版）

現在可以使用ZOS-API進行相對照度分析的設置和查看。

3、易用性

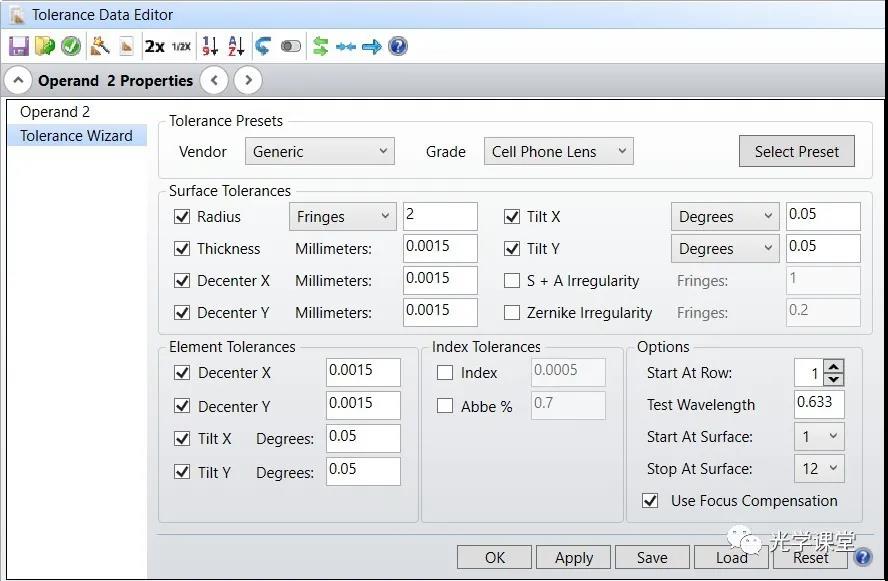

3.1 預設公差: 手機鏡頭（所有版本）

在公差向?qū)У哪J公差中，新增加了一個通用手機鏡頭公差。這些公差是行業專家提供的通用值。

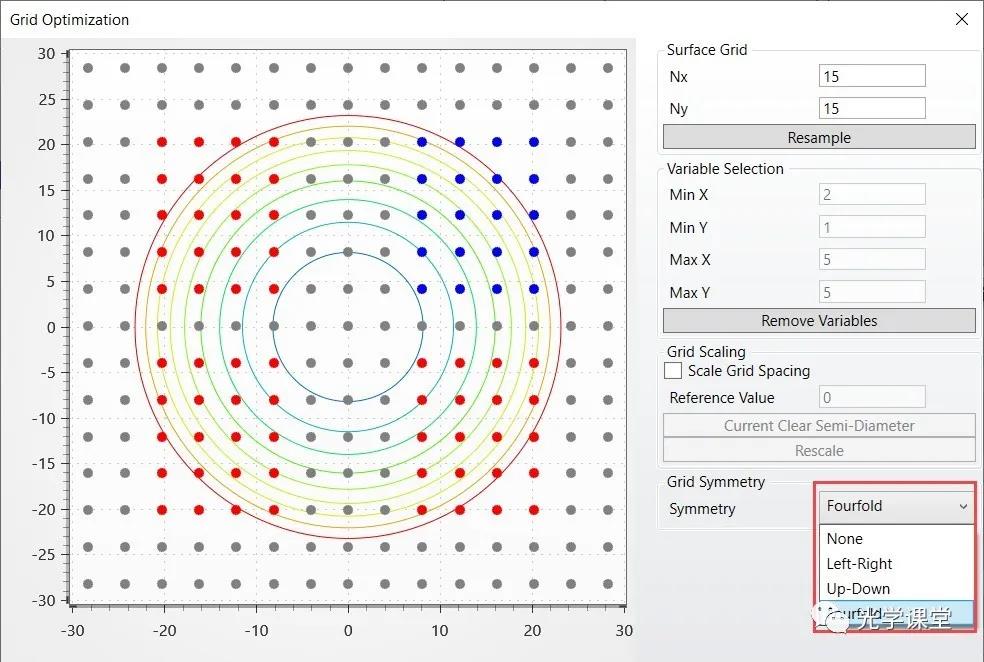

3.2 網格點選擇工具：對稱性（所有版本）

使用網格點選擇器工具時，現在可以按多種對稱性選擇。選項有左-右、上-下或四重的（fourfold)。選擇的區域?qū)⒁运{色高亮顯示，對稱區域?qū)⒁约t色高亮顯示。

3.3 GETTING STARTED GUIDE: 遷移到 myzemax.com（所有版本）

4、庫與目錄

材料目錄

·Schott 材料目錄已更新。以下材料的數據已作了修改：N-LAK14和N-SF14。SF57HHT材料已被重新添加到目錄中。該材料已經停產，被列為過時材料。

·新增了DELO材料目錄。這個新目錄包含了DELO KATIOBOND OM614材料。該材料是一種透明的、紫外線固化的環氧樹脂材料，用于生產光學元件，如鏡片或衍射光學元件的復制工藝。（這里做AR的朋友注意了）

·NIKON-HIKARI 材料目錄更新了幾種新材料。J-SFH4、J-SFH5、J-KZFH9和J-PSKH8。

·對 HIKARI 材料目錄進行了修改。增加了注釋 "參見最新的 NIKON-HIKARI.AGF"。此文件將不再更新。HIKARI.AGF 中的所有材料也被收錄在 NIKON-HIKARI.AGF 中。隨著此版本的發布，HIKARI.AGF 將變得過時，建議用戶使用 NIKON-HIKARI.AGF。

·OHARA 的材料目錄已經更新，加入了兩種新材料。S-PHM52Q和S-LAL12Q。

·新增了 LACROIX 材料目錄。該新目錄包含了所有 LaCroix 成本估算器可以即時定價的材料，并且 LaCroix 可以使用的材料。在 Ohara、肖特和兩種類型的熔融二氧化硅之間共有216種材料。

預置透鏡目錄

·Edmund Optics 的庫存鏡頭目錄已經更新，加入了新的 TechSpec 鏡片4794349038，近期加入到他們的產品線中的成員。

5、性能與穩定性提升

工具、特性和功能
·CAD導出工具 - 現在更好地支持非圓形孔徑。
·漸變12曲面 - 修正了未定義材料列時的錯誤。
·許可證管理器 - 允許在 Zemax 許可證管理器中設置默認許可證，而無需先打開 OpticStudio。
·視場數據編輯器----對具有由角度定義的大視野系統的現場數據點的圖形可視化進行了改進。
·網格點選擇器 - 一般穩定性改進。
·OpticsBuilder----改進，以支持更多的序列系統。
·Critical Ray Trace - 在使用布爾原生對象時，改進了非順序模式下的分析結果。
編程
·Zernike+MSF DLL - 更新了Zernike+MSF DLL，使其成為非旋轉對稱的，這就解決了射線瞄準和同軸射線軌跡的問題。

6、BUG 修復

·NSC 轉換器 - 使用多配置時，對象位置得到了改進。
·快捷方式 - 修正了項目首選項中的快捷鍵中的保存選項被刪除的問題。
·CAD 零件查看器 - CAD 零件查看器現在可以在所有許可證類型下進行交互。
·SSAG操作項 - 更新后，現在返回正確的機械半直徑和半直徑的值。
·導出到點云 - 啟用包含法線時，現在使用正確的半直徑。
·單模光纖耦合 - 當考慮到源光纖時，該算法現在可以正確處理非零極化因子。
