多實體是SOLIDWORKS的特色功能之一，也是很多工程師最喜歡和常用的功能，相信大家用該功能一段時間之后，肯定有這樣的疑惑：為什么要去檢查多實體的干涉問題？如何快速檢查多實體干涉？

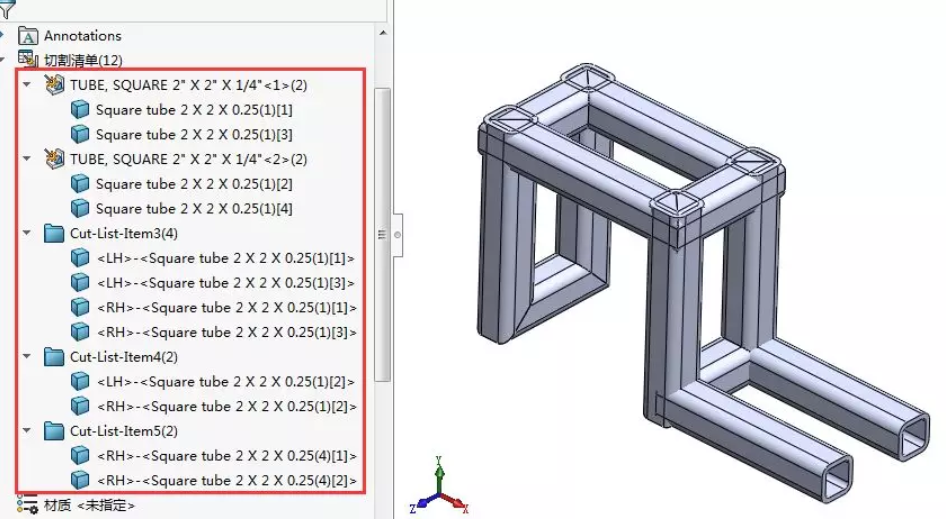

以常用的焊件為例，SOLIDWORKS把每段型材認為是一個實體（如下圖），如果型材剪裁不正確或者有遺漏，就會出現型材實體干涉問題。這種問題不容易發現，特別是在大型焊件設計的時候，干涉問題最終會導致型材設計錯誤，嚴重的會造成設計事故。另外在SOLIDWORKS Simulation內進行有限元分析時，要求必須剪裁正確，所以必須消滅多實體的干涉問題。

如何消滅多實體的干涉問題呢？目前常用的方法是借用裝配體的“干涉檢查”，方法如下：

第一步：把焊件放到裝配體內；

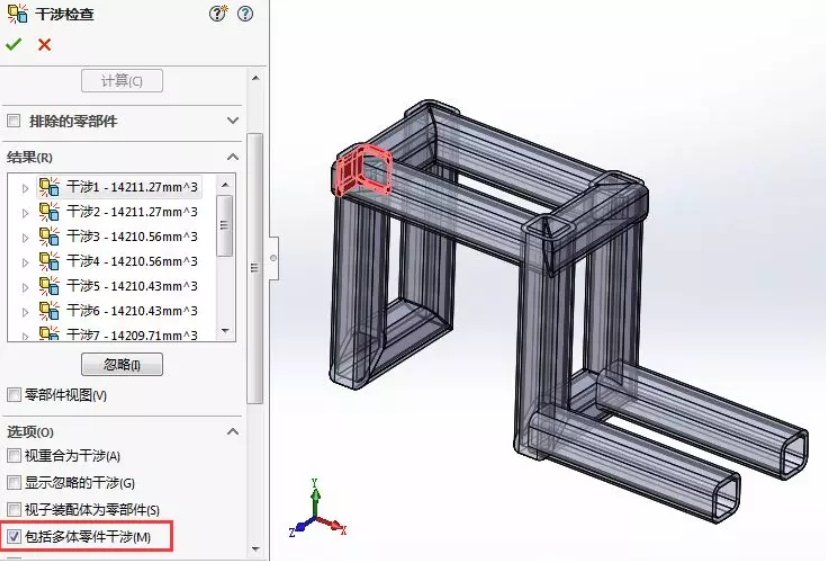

第二步：啟用裝配體的“干涉檢查”功能，勾選“包含多體零件干涉”，然后運行“干涉檢查”。

第三步：發現干涉問題后，回到焊件零件內，修改設計；

第四步：返回裝配體文件，繼續“干涉檢查”；

……

重復第三、四步，直至不存在干涉問題。

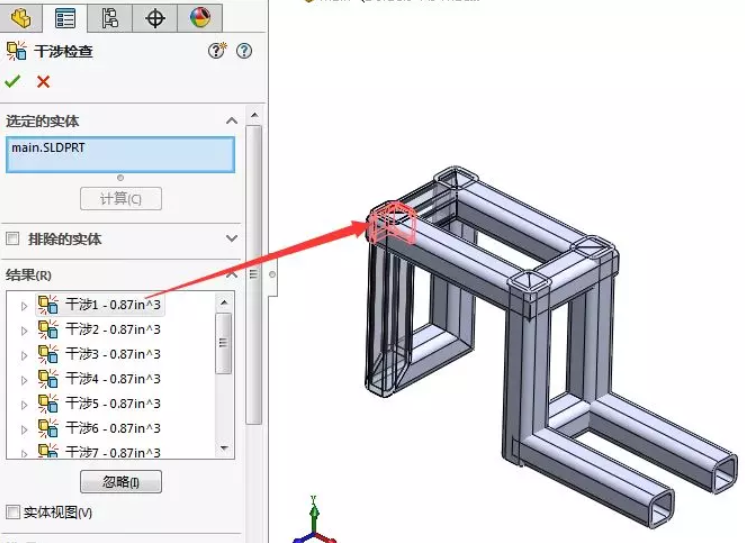

但是這樣做非常麻煩而且浪費時間，如果“干涉檢查”能直接在零件內檢查多實體的干涉問題，就會省時省力。好消息是SOLIDWORKS 2019已經支持該功能。更多功能和功能詳解，敬請期待即將發布的SOLIDWORKS 2019新版本。
