解決芯片復雜性增加的可擴展方法

不斷增加的設計復雜性和多物理挑戰阻礙了系統芯片（SoC）設計團隊的生產力。Mellanox工程師應用新的解決方案，利用大數據技術和靈活的計算資源來提供電子設計自動化功能。

不斷增加的設計復雜性和多物理挑戰阻礙了系統芯片（SoC）設計團隊的生產力。工程師需要的電子設計自動化工具不僅可以減少運行時間，還可以提高他們批判性檢查和改進設計的靈活性。Mellanox工程師應用新的解決方案，利用大數據技術和靈活的計算資源來提供此功能。

高速網絡是數據中心連接的主干。極端帶寬和超低延遲網絡解決方案對于下一代數據中心高效處理新興AI、5G和自主應用程序中呈指數級增長的數據至關重要。由于芯片尺寸和復雜性與不斷增加的時間市場壓力相沖突，為網絡進行系統芯片（SoC）設計的公司面臨挑戰。網格復雜性和門的數量每年都在急劇增加，網絡IC團隊必須設計、分析和帶出尺寸為400–500 mm或更大的芯片。

各種多物理效應（包括功率和熱可靠性）的交叉耦合增加，對FinFET的設計關閉提出了重大挑戰。多物理分析對于克服這些挑戰至關重要，以便設計超大、復雜和高能耗的芯片，盡管設計裕度越來越小，項目進度也越來越緊。

面對這種復雜性，設計團隊必須擁有能夠提供容量、靈活性、速度和準確性的軟件工具。

Mellanox是端到端以太網和InfiniBand智能互連解決方案和服務的領先供應商，為服務器、存儲和超收斂基礎設施提供服務，它直接了解這些挑戰和權衡。設計團隊必須通過最有效地利用計算資源和工程時間來管理和驗證設計。為此，該團隊依賴于Ansys RedHawk-SC軟件。

尋找可視性

Mellanox團隊需要快速的周轉時間和精確的壓降精度，以確保其高度復雜的網絡處理器的電源完整性和可靠性。但他們也在尋求一些早年在其他大型、高復雜性設計中無法實現的東西：分析的靈活性和速度。由于設計已經從45nm節點的略多于1億個網絡發展到16nm的近3.5億個網絡，Mellanox估計它將需要解決7nm的近4.5億個IC網絡。

這種類型的進化需要工具能力來匹配。十年前，在45nm工藝節點及其周圍，工具體系結構通常是單片的，團隊僅限于一臺可以同時處理多達10億個電源和接地節點的機器。（節點是提取的電源和接地網絡中任意兩個元件之間的連接點。這些元件可以是導線或連接到導線的設備實例引腳的寄生電阻、電感或電容。節點數是功率完整性分析中常用的一種指標，用于預測設計尺寸；它直接影響分析的運行時和內存需求。）

在那些日子里，工具容量是一個問題。當對電源完整性和可靠性進行多次分析時，每次運行（串行而非并行）可能需要超過24小時。這需要大型服務器和大量資源分配才能完成分析。更糟糕的是，系統偶爾會在管理復雜性方面遇到困難，并會崩潰。然后必須從頭開始分析。

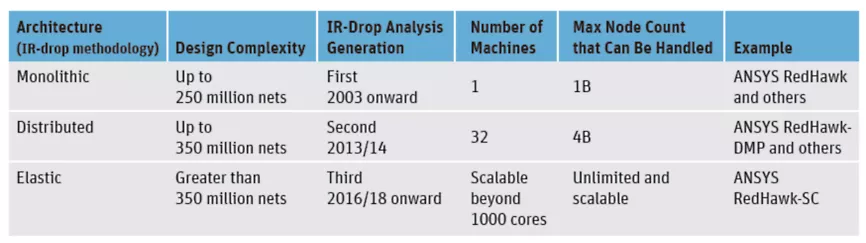

第二代人出現了，以跟上復雜性。這一代利用了分布式計算，可以擴展到32臺機器，最多可以處理40億個節點。在集成電路變得更加復雜之前，這是令人滿意的。

按大數據要求擴展

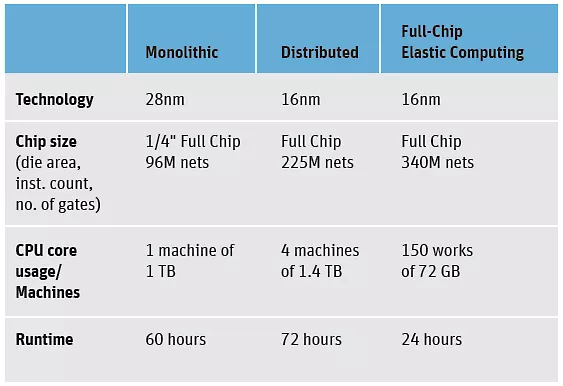

為了提供見解并使團隊能夠優化其設計，Mellanox需要一個靈活、高容量的解決方案，該解決方案可以擴展到大數據挖掘和分析。工程師于2018年開始使用Ansys RedHawk-SC。RedHawk SC是基于Ansys SeaScape構建的最新SoC電源完整性和可靠性簽署平臺，Ansys SeaScape是世界上第一個用于電子系統設計和仿真的定制大數據架構。SeaScape提供了單核可擴展性、靈活的設計數據訪問、瞬時設計啟動以及許多其他功能

成功的關鍵之一在于RedHawk-SC的彈性計算能力。彈性計算有助于根據可用CPU內核的數量并行（或串行）處理場景。

SeaScape體系結構是彈性計算的核心。它依賴于分布式數據/文件服務，因為數據可能分散在許多位置。除此之外，還有一個基于MapReduce概念的分布式數據分析層，這是所有大數據分析的基礎。這在概念上將數據（映射）分割為稱為碎片的小塊，并將每個碎片聚集起來進行分析。當服務器可用時，可以根據需要將處理分發到任意多個服務器。

電源問題

這些類型的網絡處理器面臨的挑戰是總功耗和功耗。與電池供電設計不同，Mellanox使用的設計類型可以消耗200 W以上。因此，工程師必須完成完整的設計分析——準確的增量功率完整性和可靠性分析——同時考慮高功耗，而不犧牲準確性或結果時間。

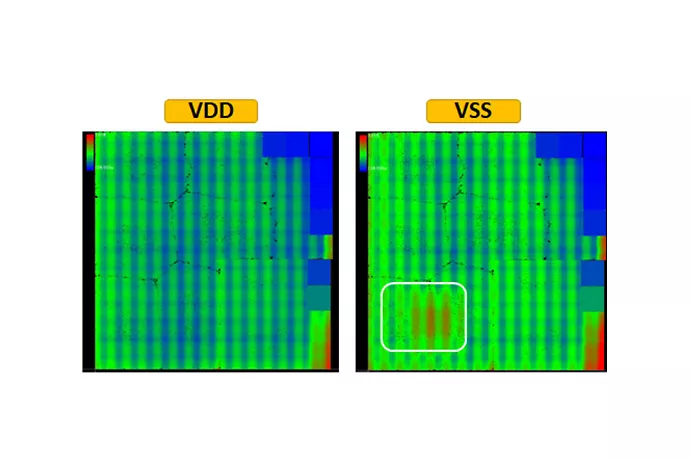

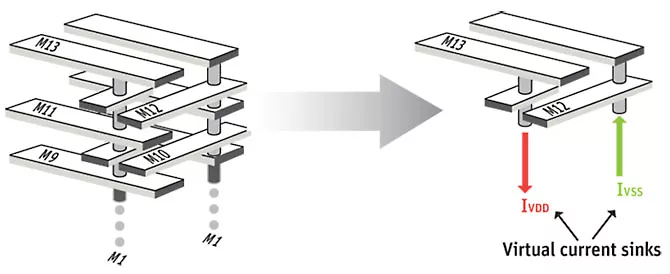

為了加速全芯片紅外跌落仿真，可以利用電網上卷方法來抽象電力和地面網絡的中低層金屬。這種抽象可以用于全芯片仿真。這允許團隊在單元級工作，然后跳到頂層對全芯片設計進行全面分析

進行全芯片扁平化運行需要耗費大量資源和時間。通過使用大數據分析技術執行增量分析，設計者可以創建特定塊的詳細視圖，并抽象出其他所有內容。這使他們能夠執行更快的分析，并更容易地進行更快速的工程變更單（ECO）修復。

Ansys RedHawk-SC憑借其彈性計算能力和支持大數據的分析功能，為工程師提供了克服之前一些挑戰所需的可見性。該團隊特別贊賞紅鷹SC的自我維持穩定性，以監控自己的工作，并在失敗時續簽工作。

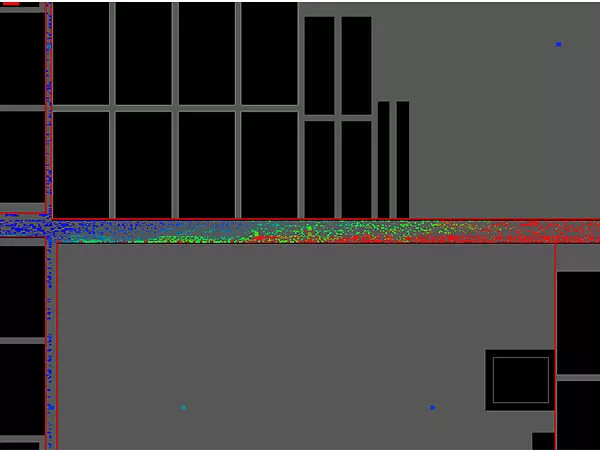

該團隊還利用RedHawk-SC的彈性計算及其支持MapReduce的分析來獲得關鍵見解。MapReduce為設計者提供了一個鳥瞰視圖，并且可以非常順利地將焦點對準。它提供了強大的功能，例如在不到兩分鐘的時間內啟動GUI以查看完整的芯片數據庫，以及輕松導航不同的區域，如谷歌地圖的功能。

此外，它還支持更強大的計算靈活性。憑借RedHawk-SC的彈性可擴展性，曾經需要巨大計算資源的大型芯片區域可以分解成非常小的部分進行分析。架構的性質允許這些元素通過公司的計算資源進行分發。這樣，它可以最大限度地利用硬件資源并優化成本。
