Ansys Zemax | 解像力仿真設計
.gif)
附件下載
聯系工作人員獲取附件
實現
本節介紹了一個模擬解像力圖表的例子。

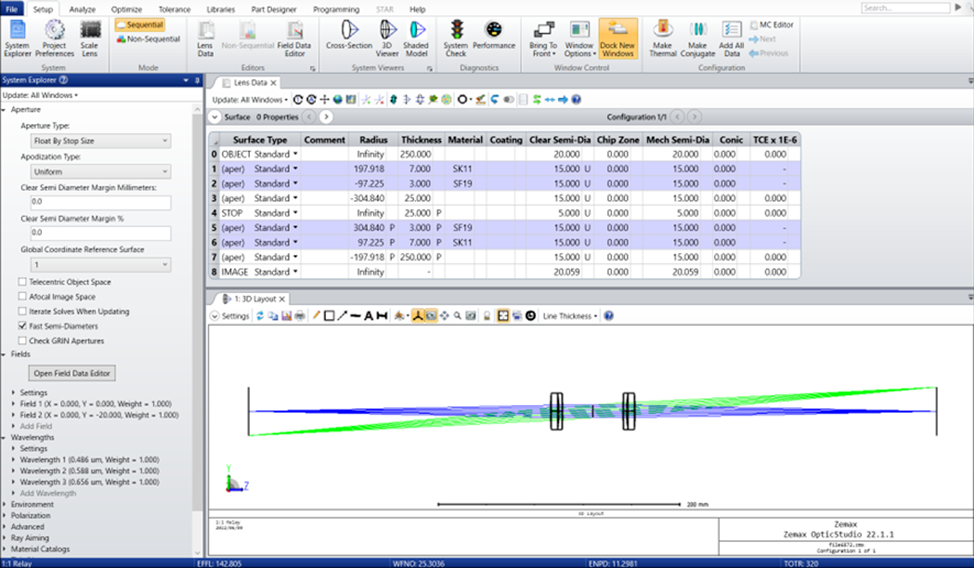

作為一個例子,我們將使用一個等倍率的光學系統,如下圖所示:

首先,檢查該光學系統的MTF。
分辨率圖是用黑白的二進制圖像創建的。

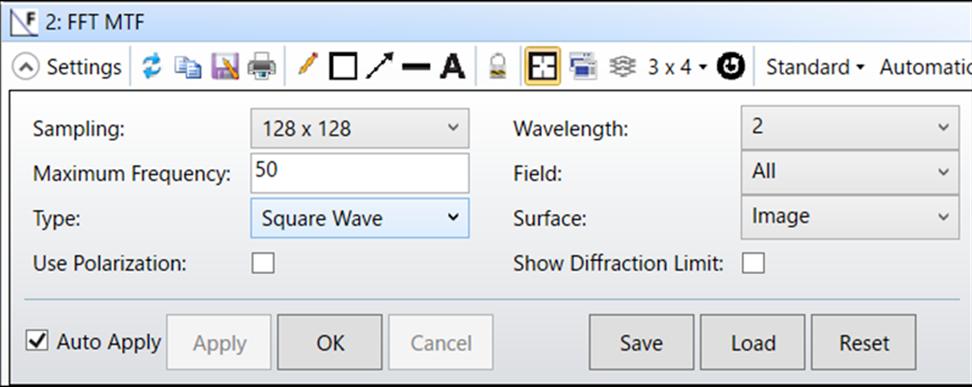

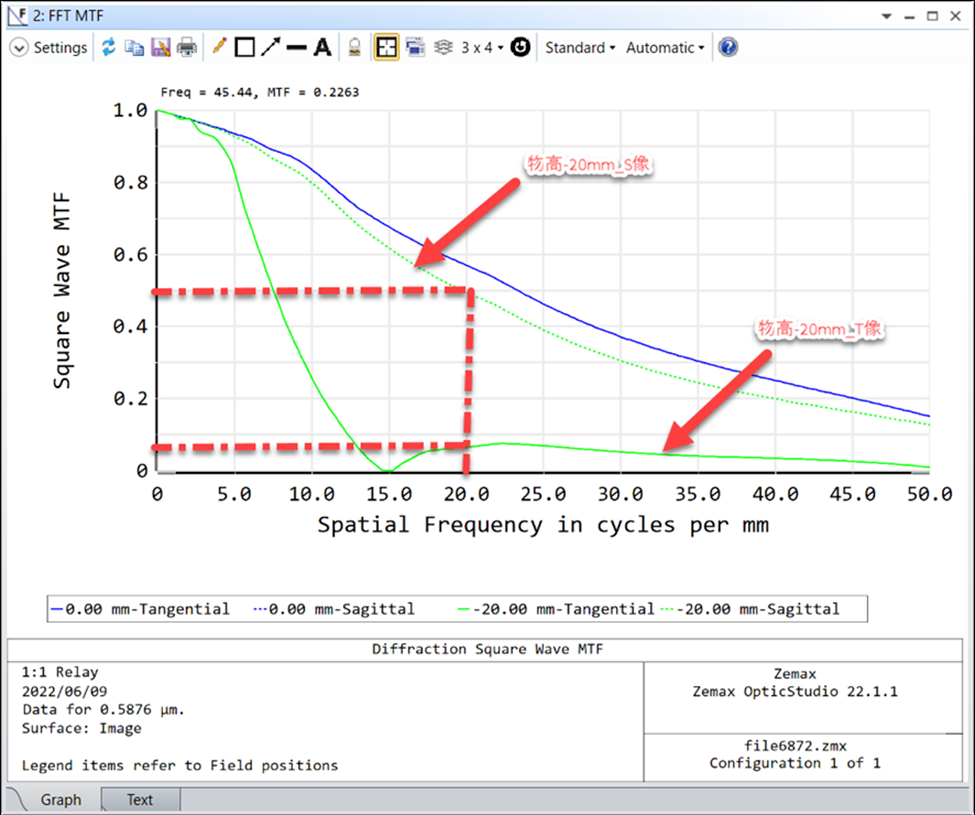

MTF設置如下圖所示:解析圖使用的是 "方波"。


顯示的是短波的MTF。
在物體高度為-20毫米時檢查20個周期/毫米,表明S圖像_50% T圖像6%。
接下來,對解像力圖進行圖像模擬。
有兩種方法可供選擇:
(1) 局部相干圖像分析

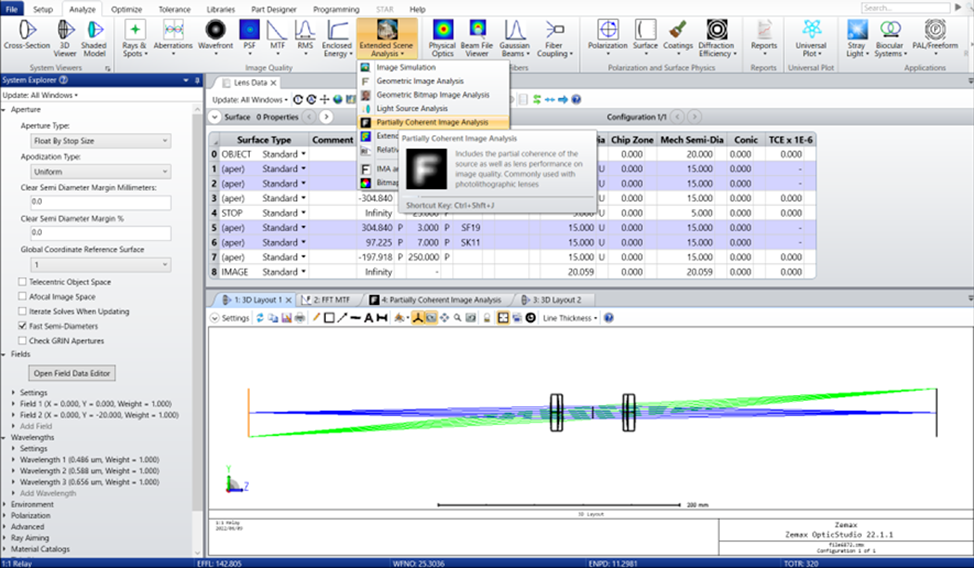

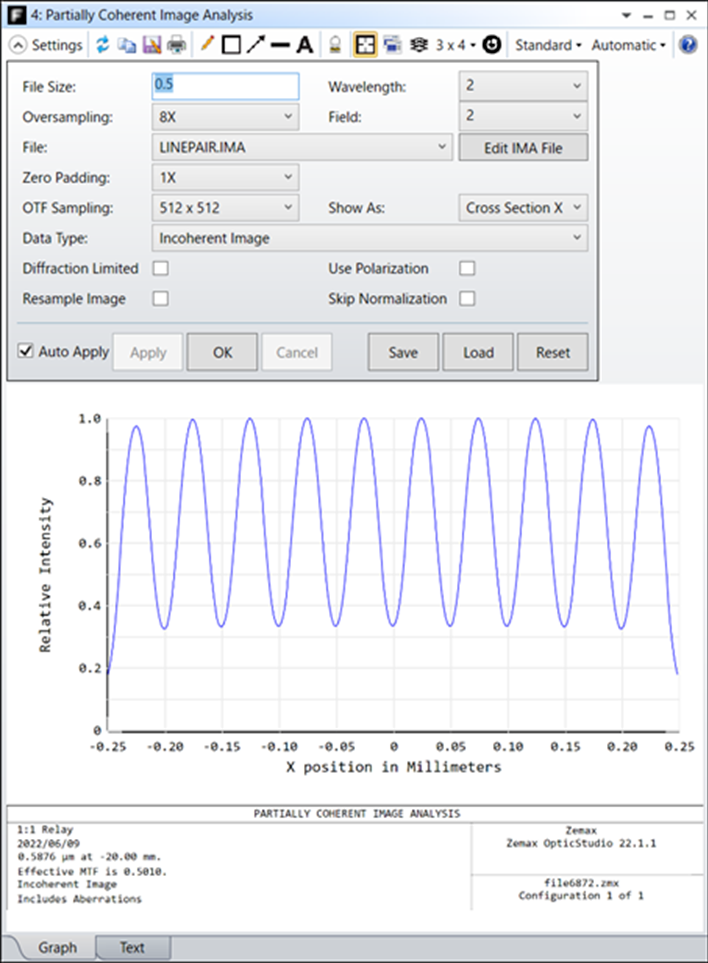

選擇分析→擴展光源分析→部分相干圖像分析。


作為一個假設,需要注意的是,MTF是在20周期/毫米時評估的。
在光學行業,一個單色對被算作 "1本"。換句話說,在20周期/毫米時,單色對的寬度是1毫米/20對=0.05毫米。
在這個模擬中,使用了'LINEPAIR.IMD'文件。
該文件包含10行對,有10個0.05毫米的黑白對,所以0.05毫米×10=0.5毫米。
那么在圖像空間中,文件的一側長度為0.5毫米。

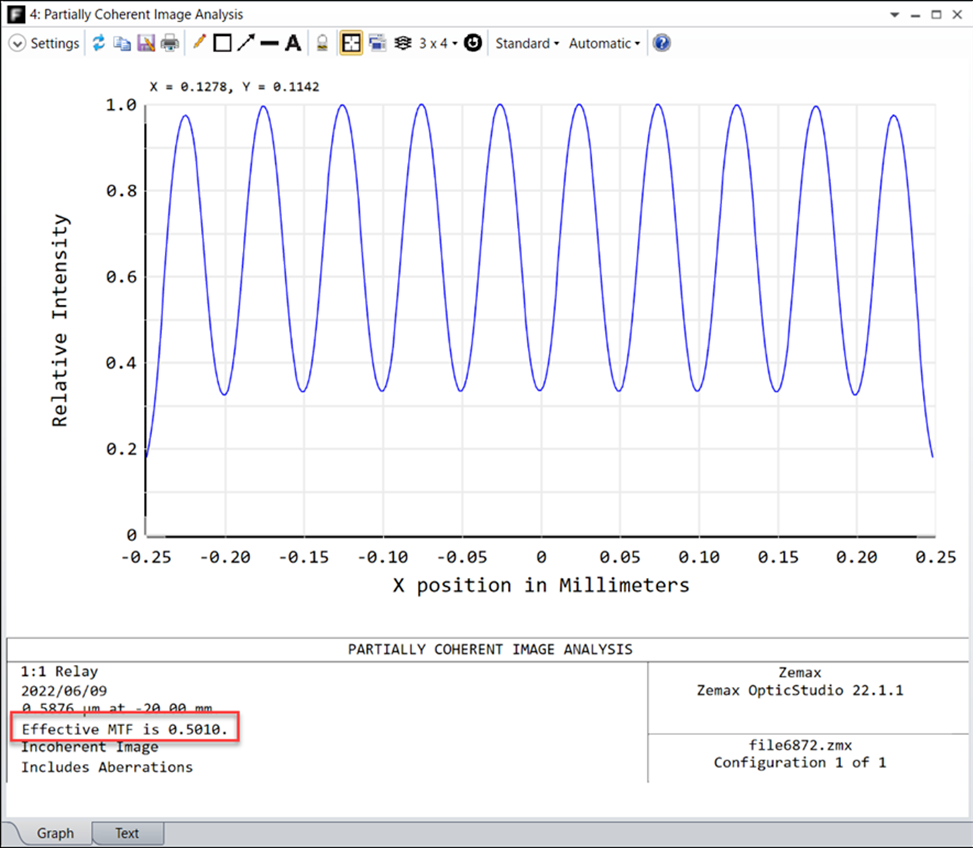

真正的MTF是通過設置顯示方法為X-section來計算的。

MTF計算結果顯示在紅色框內的區域, 該值為50%。
(2)圖像模擬
這樣做的好處是可以在實際圖表的圖像上進行模擬。
許多分辨率圖表有多條垂直和水平排列的線。
您也可以創建自己想仿真的圖像。
例如,對于一個縱向和橫向都有三條線的圖像文件來說

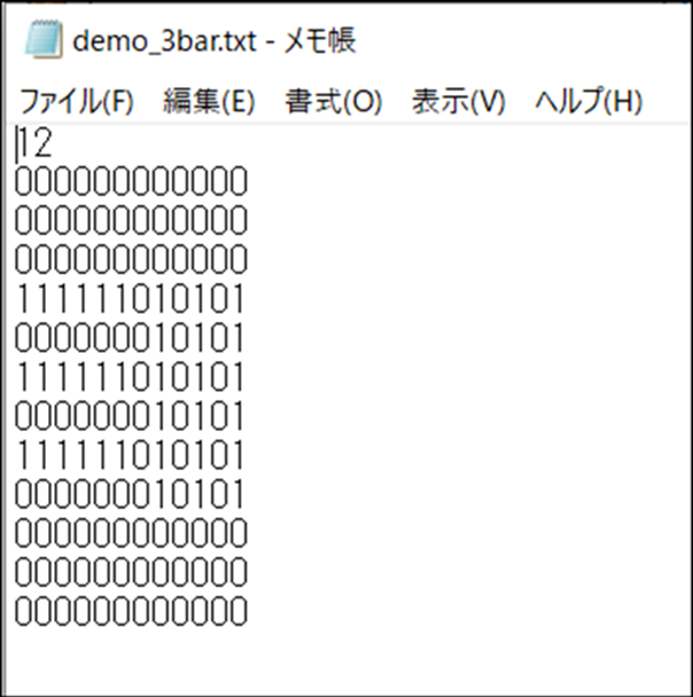

我們將在一個文本文件中創建它,如下所示。
然后,通過將文件擴展名轉換為IMA,該文件可以作為圖像文件使用。

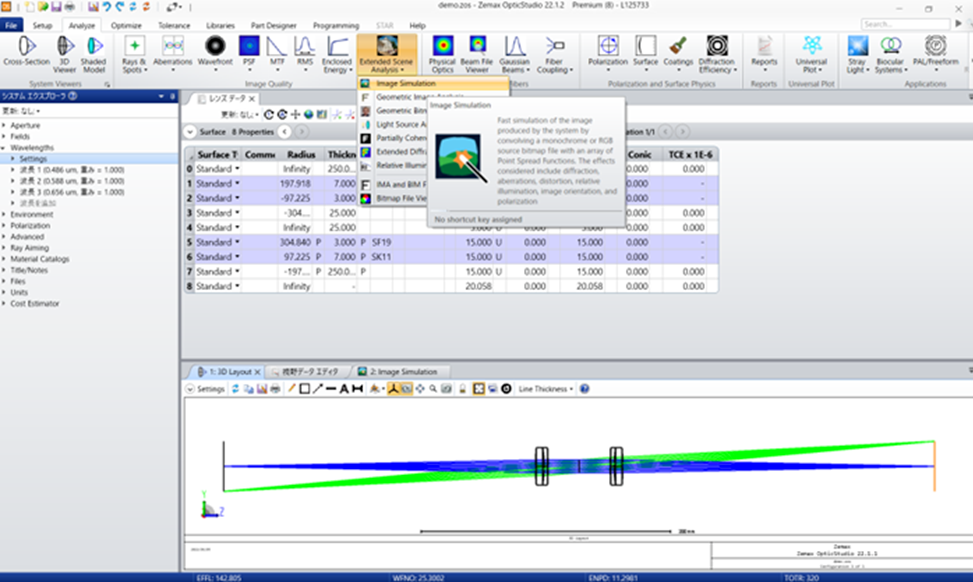

分析→擴展光源分析→圖像模擬。

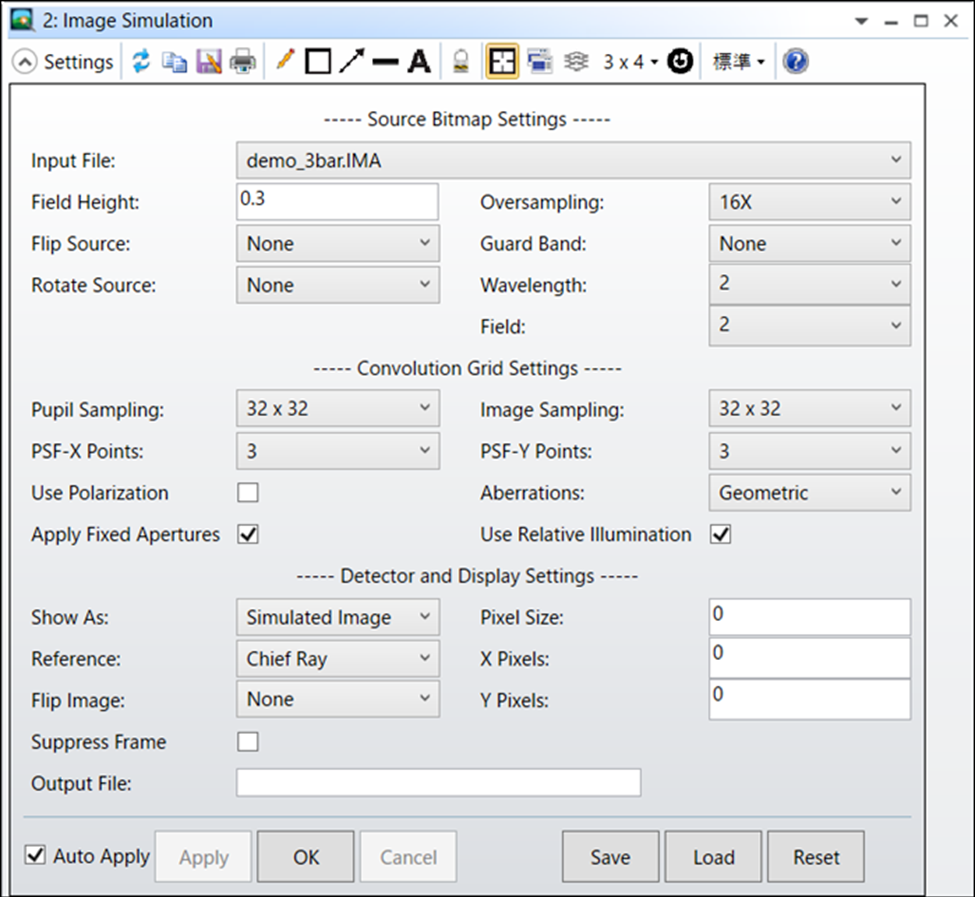

按照以下參數對仿真進行設置,

使用自定義的圖像文件作為輸入文件。
輸入0.3作為視場的高度。
輸入0.3作為視場的高度。
因此,線的寬度是輸入0.3的1/12,也就是0.025毫米。
對于一對線對,0.025 x 2 = 0.05。

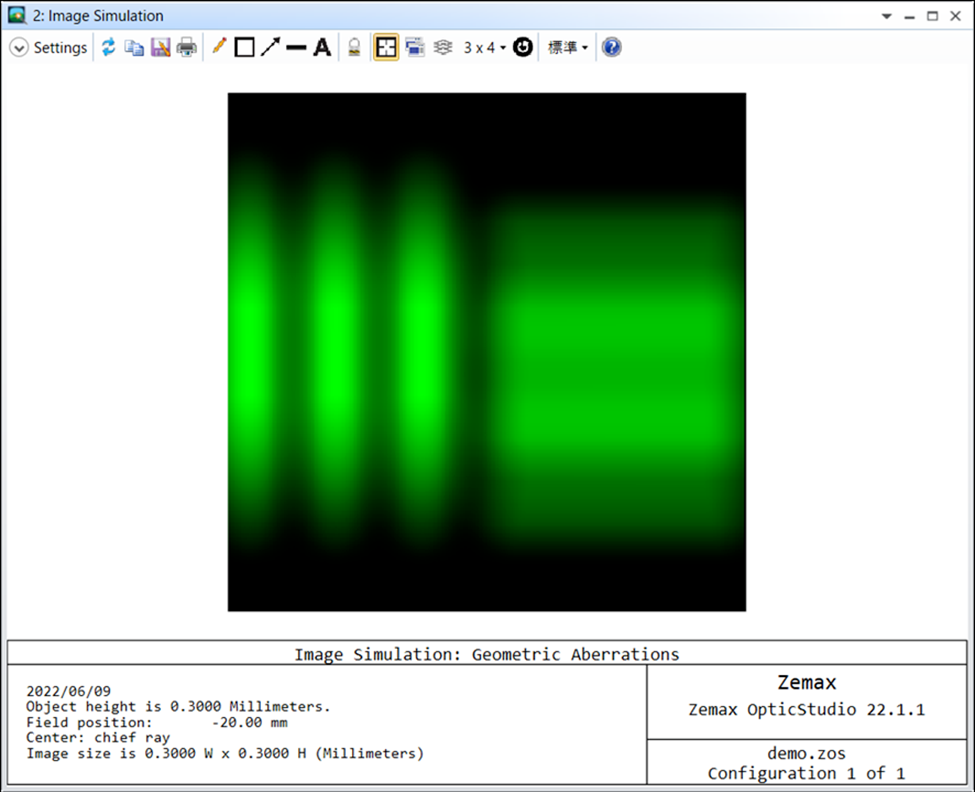

仿真的圖像如下所示。

你可以看到兩條水平線(切線圖像)。
這種現象被稱為 "偽像"。
用FFTMTF檢查時,切向圖像為15線/毫米,MTF為0。
然而,此后會有百分之幾的對比度復現。
在這種情況下,對比度可能存在,但黑白圖像可能被顛倒。

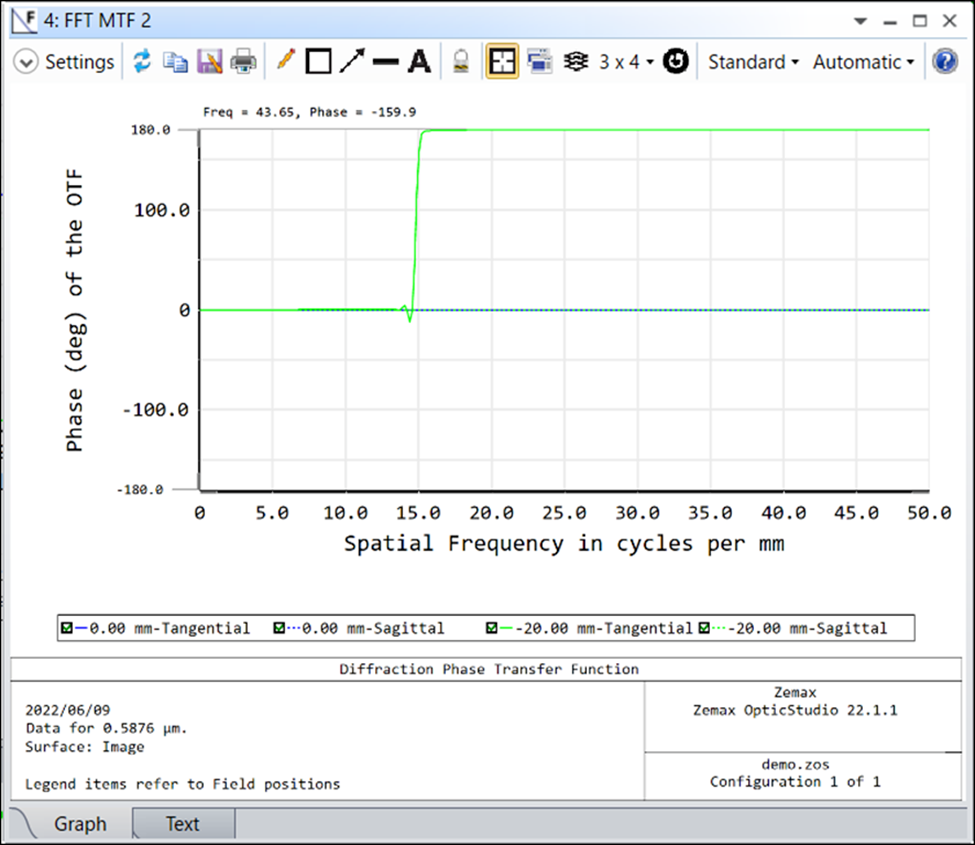

如果在FFTMTF的設置中將類型改為相位,可以發現,在15線/毫米或更多的情況下,相位轉為180°。
