這篇文章將會說明如何在非序列模式（Non-Sequential mode）中利用「反射式偏光增亮表面（Dual Brightness Enhancement Film Surface）」的功能，在OpticStudio模擬「反射式偏光增亮膜（Dual Brightness Enhancement Film， DBEF）」。為了確認這種結構的效能，我們?cè)诜独龣n案中建立了一個經簡化的LCD模型，結構包括光源、反光罩（reflective enclosure）、散射表面（diffusive surface）和偏振片（polarizer）。利用這個模型，我們可以比較DBEF的存在與否，會對系統的發光效能造成什么影響。

附件下載

聯系工作人員獲取附件

簡介

這篇文章將講述如何在OpticStudio中建立DBEF。注意，我們不會在檔案中建立實際DBEF表面的每一層結構，而是根據需要的輸出結果（例如一道已知偏振態（polarization）、且穿過DBEF的光的強度比例）建立模型。透過DBEF在系統中的成效，我們可以確定這種架構是否是可行的。

液晶顯示器

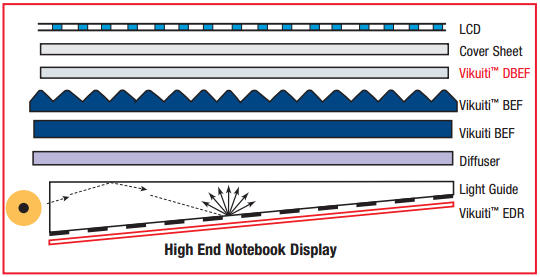

在近年來的顯示器發展中，液晶顯示器（Liquid crystal display， LCD）占有舉足輕重的地位。LCD結合了液晶分子和偏振片的光學特性，有效的控制了影像的顯現。這種類型的顯示器主要由背光板（backlight）、顯示增益薄膜（display enhancement film）、液晶面板（LCD cell）以及前后兩層的偏振片（polarizer）等組件構成。下圖是一個典型的筆記本電腦顯示器的架構圖。

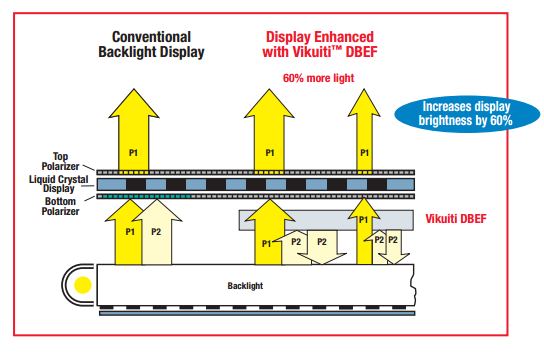

「反射式偏光增亮膜（Dual Brightness Enhancement Film）」是一個時常用于建構LCD的結構。在顯示器中，DBEF被用來當作反射式偏振片。在下方的示意圖中，我們可以看到作為后偏振片的DBEF大幅的提升了顯示的亮度，使原本會被吸收的光線可以有效的被利用。

DBEF 表面屬性

DBEF是一個長方形的表面，能將入射光線依據偏振態分為穿透光及反射光。模擬的設定上，我們可以輸入穿透和反射光在x及y方向上的分量來定義這個表面。在這個范例中，我們建立了一個理想的DBEF，y方向偏振光可以100%穿透，而x方向偏振光則是100%反射。

測試DBEF

為了分析DBEF的表現，我們建立了一個簡化的模型包括了光源、散射表面（diffusive surface）、偏振片（polarizer）、一個防止漏光的反射罩（reflective enclosure）以及偵測器（detector），并量測這個模型的輸出光功率。示例文件可由私信方式獲取。

在模擬軟件中，我們分別利用兩種物體'長方體光源（Source Rectangle）'及'長方體對象（Rectangular Volume） '代表背光板（backlight）及散射體（diffuser）。其中長方體對象（Rectangular Volume）是由面鏡（MIRROR）所構成，包圍所有組件使系統不會漏光。接著在對象特性（object properties）中，將這個物件的前表面（Front Surface）的散射分布（scatter distribution）類型設定為'Lambertian'，賦予它散射表面（diffusive surface）的特性。這時，DBEF就可以成功的讓被反射的能量變成具有隨機偏振態（random polarization）的光線，并能再次被系統所利用。注意，這個范例中的光學系統并一個不是完整的顯示器結構，但已足夠讓我們透過分析得到明確的結果。我們可以通過這個簡化的系統，比較DBEF的有無對輸出能量造成的影響。

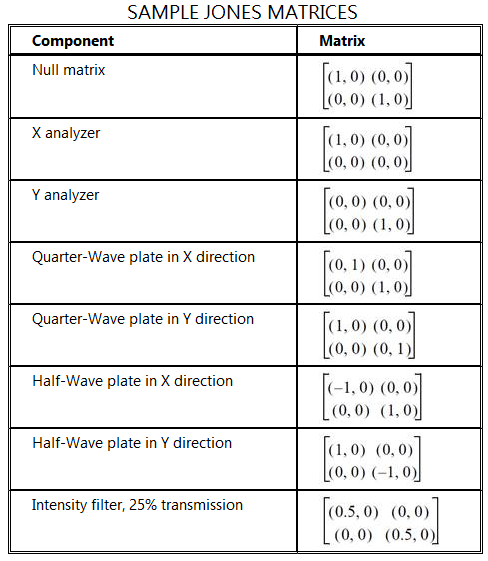

此外，我們將'Jones Matrix對象'作為LCD面板的后偏振片。這種結構所產生的表面可供設計者自由輸入Jones Matrix的實部及虛部參數，以明確定義表面的偏振態。下表列出一些較具代表性的Jones Matrix，不同的矩陣元素設定對入射光偏振態產生的影響各有所異。在這個范例中，為了產生一個Y檢偏鏡（Y Analyzer，只允許y方向的光分量通過），我們將D的實數部分設為1，其余元素均設為0。

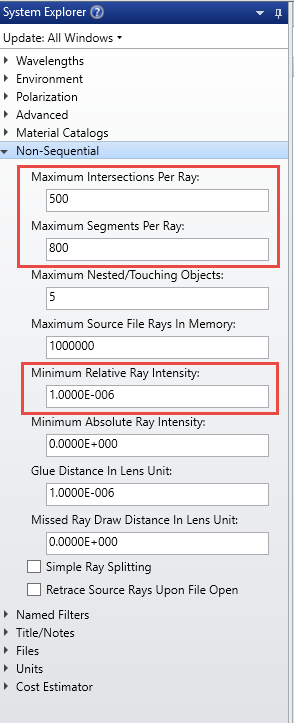

為了分析DBEF的成效，我們?cè)诠庠矗╯ource）和偏振片（polarizer）間建立「反射式偏光增亮表面（Dual Brightness Enhancement Film Surface），DBEF」對象，并在偏振片后方增設了一個'長方體偵測器（Rectangle Detector）'。為了提高的光線追跡的效率，如下圖我們可以在System Explorer中的Non-Sequential字段增加每道光線與物體的最大交點數（intersection）以及片段數（segment），并且降低最小相對光線強度（minimum relative ray intensity，可被追跡的光線的能量最小值）。透過以上的步驟，我們可以增加可追跡光線的能量范圍，以避免無效追跡所造成的能量損耗。

分析

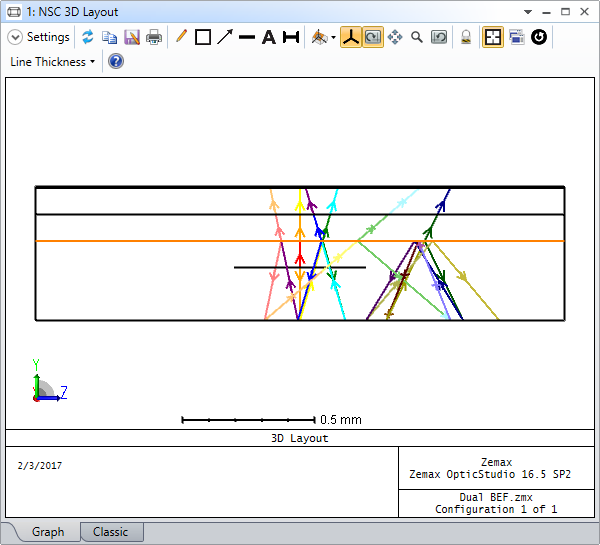

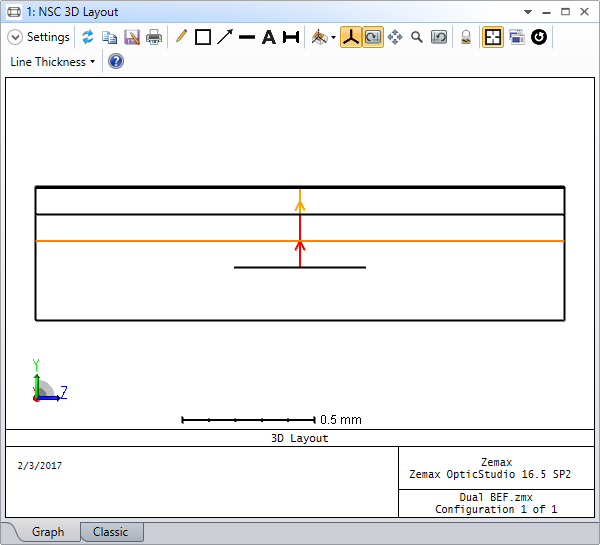

我們會進行兩次的光線追跡（ray trace），比較DBEF的有無對結果造成的影響。如下方第一組結果，由Type... Rays Ignore Object... Always的操作順序，我們可以在對照組中摒除DBEF表面的效果，此時光線不會在入射此結構時發生任何變化。觀察以下兩組結果的輸出功率，我們可以得知DBEF是否對系統的亮度有所增益。

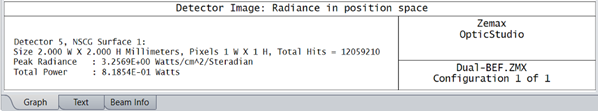

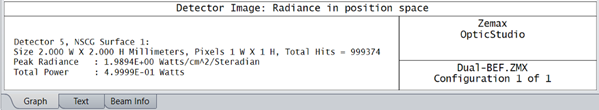

由第一組結果的Total Power，我們可以看到?jīng)]有DBEF的系統中僅有約50%的能量可被偵測，而這個結果符合我們對于隨機偏振（randomly polarized）光的預期。相對的，有DBEF的系統的輸出功率（Total Power）可以達到82%，顯示了此結構可以有效的增強顯示亮度。而由以上兩個數據得到的64%功率增益，也與現今實際的產品結果相當接近。
