在本例中，我們將使用MODE 2.5D變分FDTD求解器確定SOI錐度的最佳形狀。

注意：也可以使用特征模態展開 （EME） 求解器來模擬此錐度。

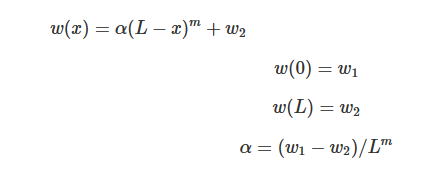

我們將首先對這種錐度的設計進行參數化，如下所示：

在這種情況下，錐形設計將與 x 的指數冪m成正比。在錐形的兩端，我們受限于 w1和w2的波導寬度。

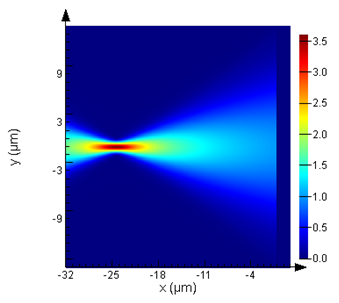

文件 taper_design.lms 包含一個以板狀高斯光束為光源的 2.5D 傳播器模擬區域。板狀高斯光束的焦點設置在距離光源位置 25 微米處。

建立了一個參數掃描項目，以跟蹤進入輸出波導的傳輸量與指數 m 的函數關系。您可以使用動畫功能查看錐度形狀隨 m 變化的情況。

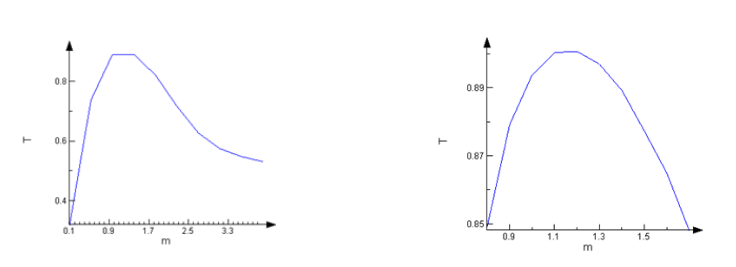

指數 m 從 0.1 到 4 的參數掃描結果如下所示?？梢钥闯?，當 m 從 0.1 變?yōu)?4 時，透射率發生了相當大的變化。峰值接近 1（對應于線性錐度），但如果我們?cè)俅芜\(yùn)行參數掃描項目，在 0.8 到 1.7 的更窄范圍內掃描 m，我們發現最佳值約為 1.15。

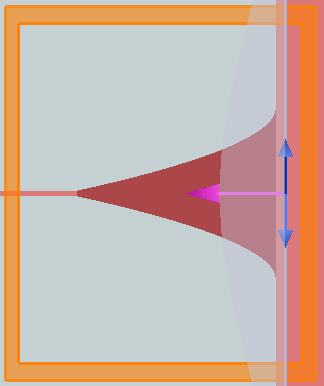

我們還可以使用電影監視器查看光在此錐度（m=1.15）中的傳播。

值得注意的是，如果使用 3D FDTD，這種模擬（約 30 微米 x 30 微米 x 2 微米）需要很長時間才能完成。2.5D Propagator 是理想的選擇，因?yàn)樗茏屛覀兛焖僬业?SOI 錐形的最佳形狀。在下一頁，我們將計算輸出波導各個模式的傳輸，結果顯示與 3D FDTD 的結果非常接近。

將結果與3D FDTD進行比較

在上一節中，我們通過將 SOI 錐度參數化為指數函數并使用參數掃描來找到最佳參數值，從而找到了 SOI 錐度的最佳形狀?，F(xiàn)在，我們將演示如何計算從輸入波導到輸出波導的各個模式的傳輸，并將結果與3D FDTD進行比較。

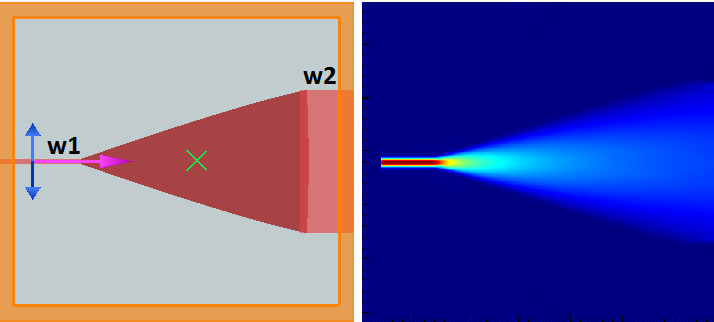

我們將使用相同的錐度，其最佳值為 m = 1.15 在上一節中找到。在這里，我們將從左波導“w1”注入模式源，并測量向右波導“w2”的TE模式的傳輸。下圖顯示了仿真模型和生成的磁場剖面。

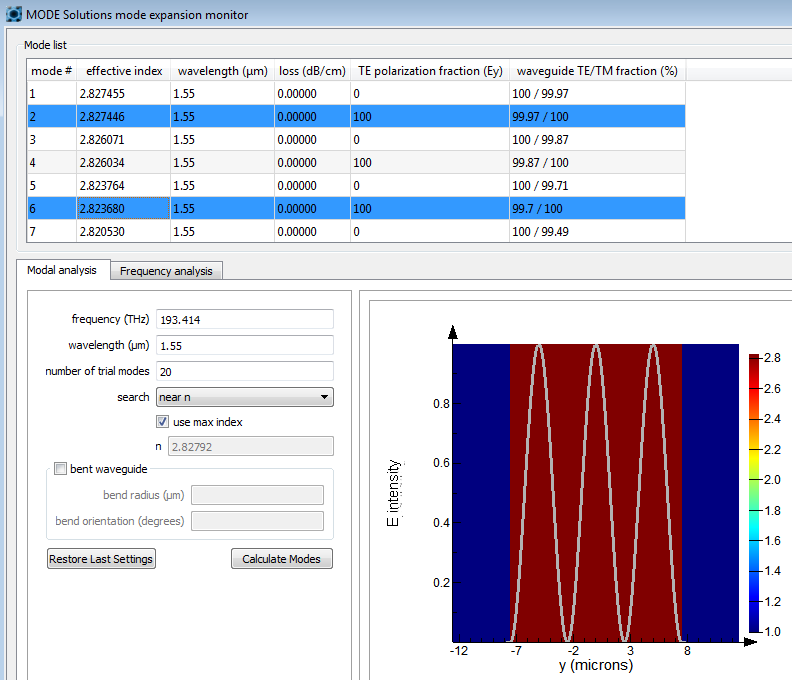

為了測量輸出波導模式的傳輸，我們?cè)?w2 處添加了一個傳輸監視器和一個模式擴展監視器。模式擴展監視器允許使用“用戶選擇”模式選擇選項選擇任意數量的模態。然后，可以從模式列表中切換選擇所需的模式。在本例中，我們將選擇前 5 種偶數 TE 模式進行擴展，即模式 #2、6、10、14、18。

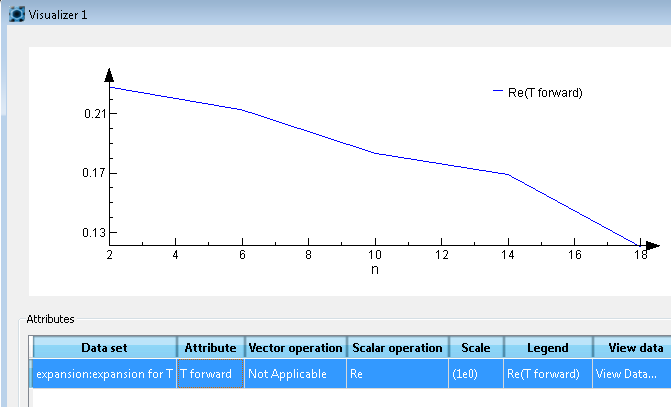

模擬運行完畢后，右鍵單擊擴展監視器以可視化結果。下面的Visualizer的截圖顯示了輸出波導的前 5 種偶數 TE 模式的前向傳輸。

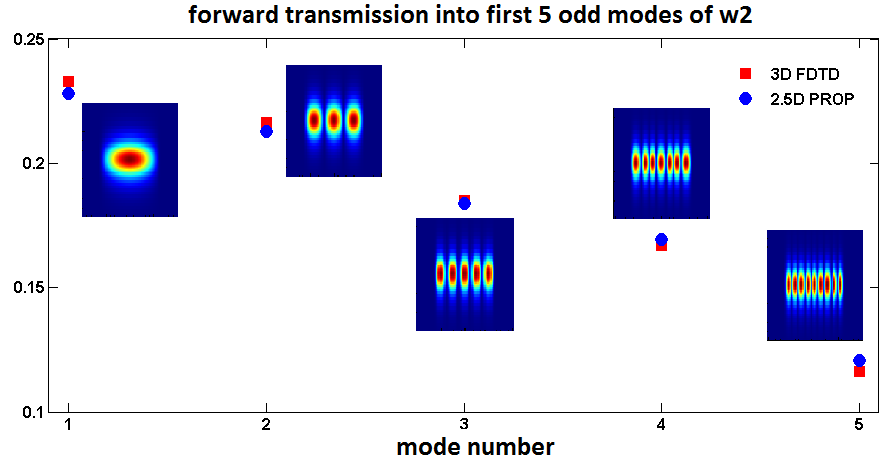

由于將垂直結構折疊成有效板坯在像錐體這樣的寬區域中效果非常好，因此無需對波導板坯中的光傳播進行近似，通過這種 2.5D FDTD 處理可以得到非常接近 3D FDTD 的結果。下圖比較了 2.5D FDTD 和 3D FDTD（使用 taperFDTD.fsp）的結果，可以看到結果幾乎與 3D FDTD 相同。
