此文為上一篇文章“如何執行非序列公差分析”’的文末提到的詳細介紹。

本文介紹如何使用 OpticStudio 的公差腳本功能在公差報告中包含任何優化操作數值，以及如何編寫簡單的公差腳本。

簡介

在對系統進行公差處理時，使用公差處理工具無法提供的特定優化操作數往往更有利于對系統進行評估。OpticStudio 允許用戶通過使用公差腳本功能定義自己的公差參數。通過公差腳本，用戶可以選擇單獨的操作數，甚至是完整的評價函數作為公差標準，從而對系統進行更精確和個性化的分析。

本文將概述如何使用預建公差腳本對簡單系統進行公差計算。

如何使用公差腳本

公差報告文本窗口顯示名義系統、每個擾動系統值和每個蒙特卡羅文件的公差準則公差函數值。通過使用公差腳本，報告還可包括任何操作數值，并可輕松建立輸出數據表，詳細列出每個公差或蒙特卡羅文件的系統性能。

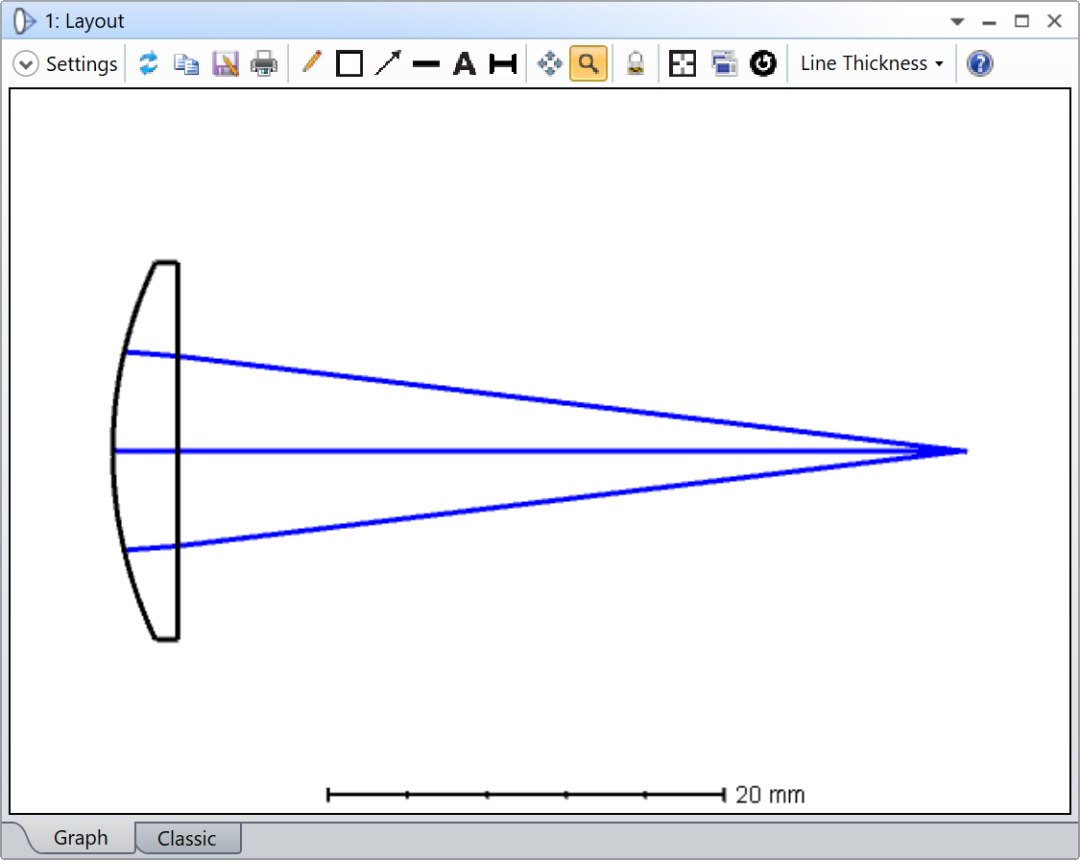

打開所附的示例文件。

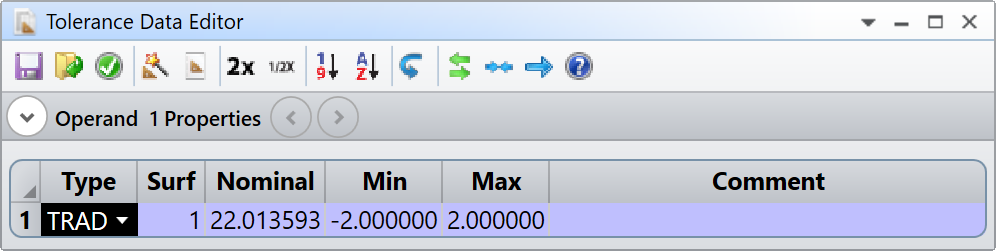

使用公差數據編輯器中的 TRAD 操作數對曲面 #1 的曲率半徑進行公差處理。

假設除了列出 RMS 光斑值外，我們還希望在公差處理過程中列出透鏡的有效焦距。打開此設計的評價函數。它是使用默認的評價函數工具創建的，測量的是像面上透鏡的有效光斑半徑。請注意，在第 1 行中的 EFFL（有效焦距）操作數權重為零。由于該操作數的權重為零，因此不會影響公差結果，但其值可在公差列表中輕松報告。

樣本文件中的評價函數是假設旋轉對稱建立的，在這種情況下沒有問題，因?yàn)槲覀冎粚?duì)半徑或曲率進行公差。如果我們要使透鏡傾斜和/或偏心，就不能以旋轉對稱為假設建立默認的 Merit Function。

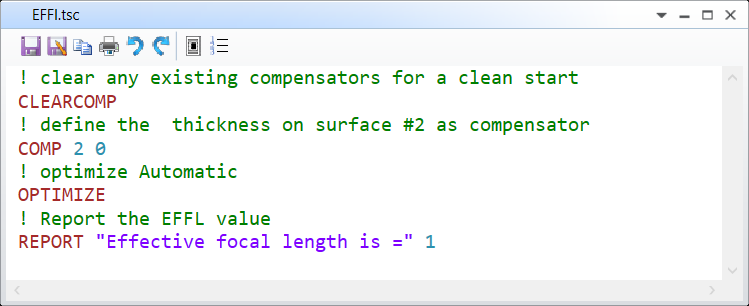

將包含的 EFFL.tsc 公差腳本文件放到 {Zemax}/Tolerance/ 文件夾中。

COMP 2 0 命令將 2 號表面的厚度設置為補償器；它將在公差處理過程中進行優化，以最小化標準。由于腳本中沒有加載優度函數文件，因此將使用當前的優度函數（均方根點半徑）進行公差計算。補償器將進行調整（優化）以最小化優點函數，然后報告操作數 1 (EFFL) 的值。

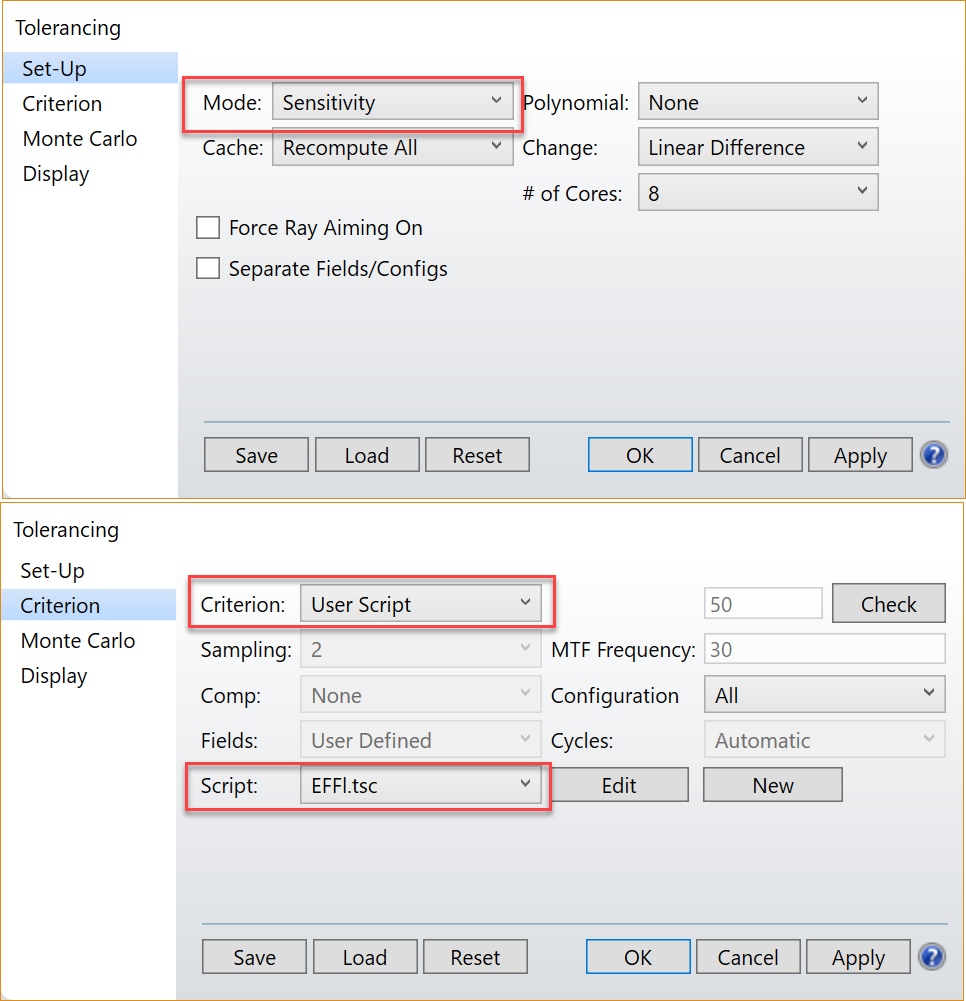

在工具...公差處理...公差處理下運行公差，選項如下。

執行靈敏度分析時，腳本將被執行 3 次；一次針對名義系統，一次針對擾動到最小和最大公差值的曲面 1 半徑。

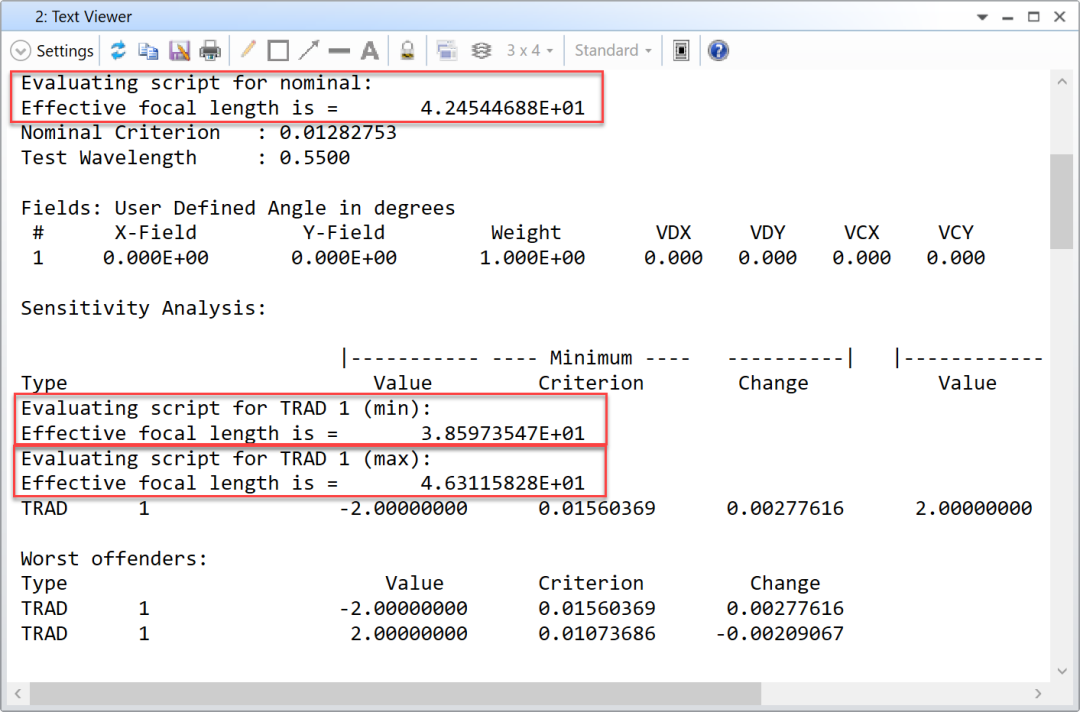

公差報告將顯示三個 EFFL 操作數值。
