概述

這篇文章介紹了如何模擬每個菲涅爾環都由不同數據定義的復雜菲涅爾透鏡。這種方法也可以用于定義復雜物體。

介紹

菲涅爾透鏡與普通透鏡有所區別，它是將普通透鏡連續、光滑的表面分成一系列同心圓環，這些同心圓環被稱為菲涅爾環帶 (Fresnel zones)。

菲涅爾透鏡比等效的普通球面透鏡質量更輕，占用的體積更小,且可被用于燈塔投影、背投電視以及太陽能聚光器等多種應用設備中。

絕大多數菲涅爾透鏡都可以使用非序列模式物體類型中的菲涅爾1 (Fresnel 1) 來進行建模。在此模型中，不僅可以很好地控制菲涅爾透鏡的光學性能，還能控制傾角 (pitch angle) 、端蓋 (end caps) 等加工制造參數。傾角是指“非活動”面（名義上與局部z軸平行的面）相對Z軸的角度。無論傾角是正還是負，齒距傾斜總是沿徑向向外的。在菲涅爾透鏡模具中加入幾度的傾角可以使零件加工更加容易。

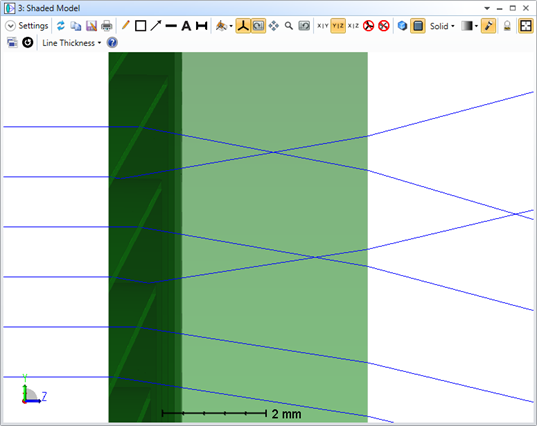

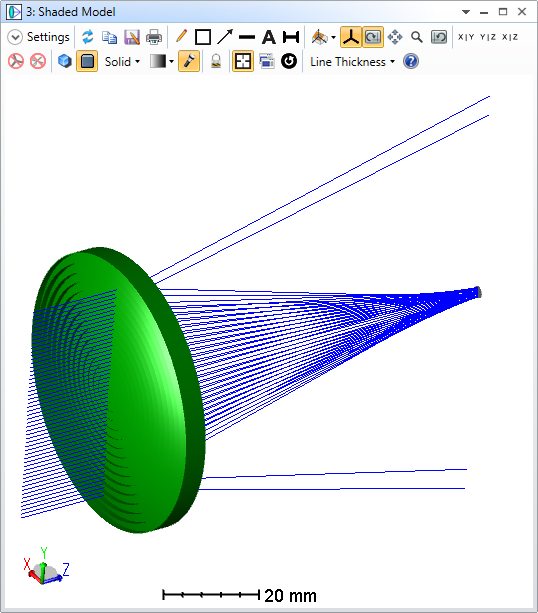

用戶數據文件夾<...\Zemax\Samples\Non-sequential\Faceted objects>中的示例文件 Fresnel lens radial structure.zmx 是一個很好的例子。我們可以清楚地看到由非活動表面的全內反射引起的雜散光，如下圖所示：

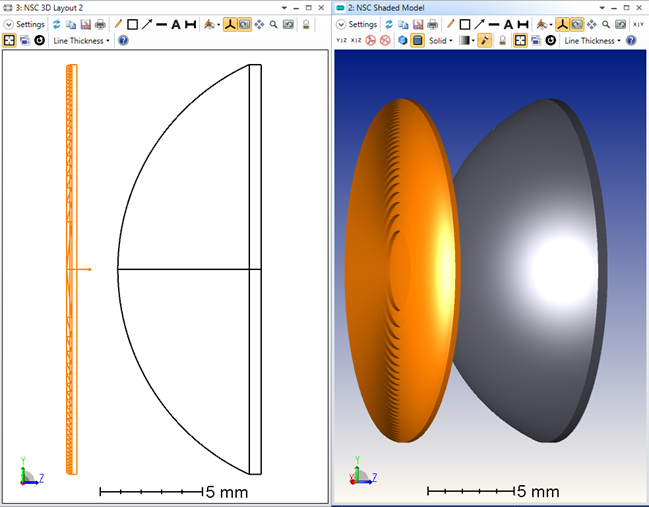

有時候，我們需要構建更復雜的菲涅爾物體，如TIR透鏡以及在其它一些復雜成像系統中應用的元件。

例如上方展示的菲涅爾透鏡，可以通過利用環形非球面透鏡 (Annular Aspheric Lens) 對每一個菲涅爾環帶建模來輕松構建。

環形非球面透鏡

對于需要在每一個環帶的基礎上精確控制菲涅爾透鏡的情況下，最理想的方式就是利用環形非球面透鏡物體建模，如下圖所示：

該物體兩個表面均為偶次非球面表面，我們可以通過控制它的曲率半徑、圓錐系數、上限為r^16的偶次多項式非球面系數、以及用戶定義的最大孔徑、最小孔徑和厚度等參數，來較為理想地對菲涅爾透鏡進行建模。

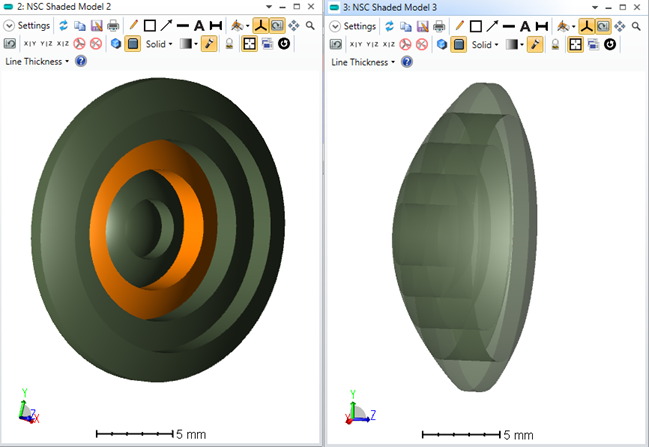

下圖為一個復雜菲涅爾透鏡的實例，其前表面是簡單偶次非球面，后表面是五個圓環組成的非球面表面。

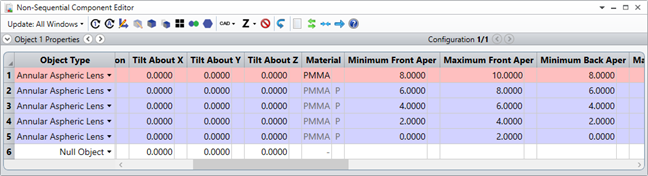

我們可以用五個環形非球面透鏡物體來實現建模，如下圖所示：

您可以聯系工作人員下載附件，找到該示例文件，有關該文件的說明如下：

1.第二到第五圓環材料 (Material) 欄的求解類型設置為拾取第一個圓環的材料，這樣可以保證所有圓環的材料都與第一圓環保持一致。

2.第二圓環的最大后孔徑 (Maximum Back Aper) 同樣設置為拾取求解類型，拾取第一個圓環的最小后孔徑 (Minimum Front Aper)，其余圓環的孔徑設置也以此類推。這樣在調整某個圓環的徑向高度時，其它圓環會自動根據你的調整發生相應變化，而不會在圓環間產生重疊或空隙。

3.對于前表面來說，第二到第五圓環的前半徑（前表面的曲率半徑，F(xiàn)ront Radius）、前圓錐系數 (Front Conic)、前偶次非球面系數 (Front r^2…) 均分別與第一圓環的各參數相同，以此來形成一個光滑連續的非球面。進行該操作大約需要設置40個拾取求解類型，所以我們編寫了簡單的宏來快速地達到這一目的。

4.每一個圓環后半徑（后表面的曲率半徑，Rear Radius）、后圓錐系數 (Rear Conic)、厚度 (Thickness) 以及后偶次非球面系數 (Rear r^2… ) 都是單獨設置的，用以構成菲涅爾凹槽。

由于使用了拾取求解來將物體鎖定在一起，所以只需要輸入那些圓環之間不同的參數即可。第一圓環（物體1）被其它圓環當作參考物體，所以，當?shù)谝粓A環移動時，其他圓環也會自動移動，以保持與第一圓環相對位置不變。因此，只需要移動第一圓環就可以將所有圓環作為一個整體來移動。

這個例子表明了OpticStudio用戶接口的一個關鍵優勢：用戶可以通過組合簡單物體的方式來構建復雜物體。并且，拾取求解類型和相對物體參考等設置，能使我們像操縱單個物體那樣操縱最終形成的復雜物體。

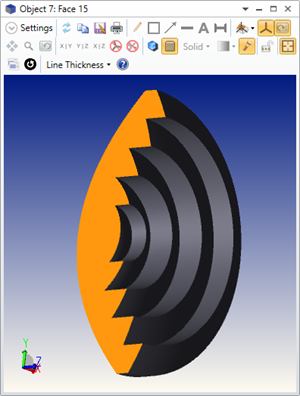

構建出來的物體可以進行快速光線追跡、優化和公差分析。如果你需要將其導出為CAD文件包，可以使用原生布爾物體將它們合并成一個物體，然后執行導出。在本例中，將所有的環形非球面透鏡物體組合在一起，再減去一個矩形體，所得到物體的橫截面視圖如下所示：

構建物體的剖面或構建非常規物體時，也可以使用同樣的方法。文章開篇的鏈接中給出了文章中用到的所有文件。

總結

在OpticStudio的非序列模式下，可以很容易地構建菲涅爾透鏡。首選就是使用文件中已有的物體類型—菲涅爾1 (Fresnel 1) ，來構建所需的透鏡。如果需要以菲涅爾圓環為單位來進行更為精準地設置，可以利用環形非球面透鏡 (Annular Aspheric Lens) 物體類型來實現。
