在本文中，演示了一個示例，在 OpticStudio 中使用 RCWA 工具為增強現實 （AR） 系統設置出瞳擴展器 （EPE）。首先解釋了 k-space（光動量）中光柵的規劃，并討論了設置每個光柵的細節。

介紹

本文是 4 篇文章中的第 1 部分，介紹了 k-space 的概念，并討論了如何根據此概念規劃出瞳擴展器設計。

本文介紹的系統包括光柵。衍射光柵效率由 RCWA DLL 建模。本文不討論 RCWA 工具的詳細信息，想要了解RCWA 工具的可以查看這篇文章以了解更多信息：利用 RCWA 方法模擬表面浮雕光柵的衍射效率

出瞳擴展器

出瞳擴展 （EPE） 是基于波導的 AR 系統中常用的技術之一。在圖 1 中，顯示了一個理想的系統，其中光通過表面浮雕光柵 （SRG） 耦合到波導中，并通過另一個 SRG 從波導耦合出來。理想情況下，設計應允許來自每個視場的光束在出瞳處重疊，以便眼睛可以更好地接收完整圖像。

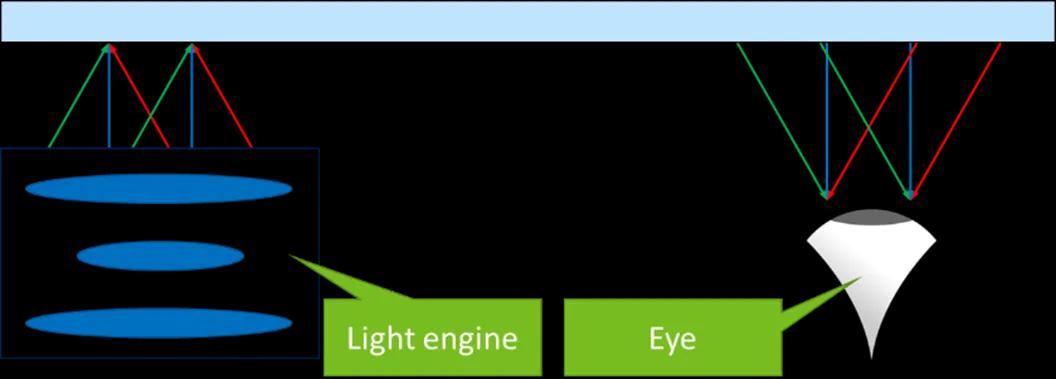

圖 1 基于波導的 AR 系統的理想結構，其中每個場的輸出光可以更好地填充眼睛的瞳孔

然而，如果沒有適當?shù)脑O(shè)計，來自每個視野的光永遠不會在眼睛的瞳孔處重疊，如圖 2 所示。

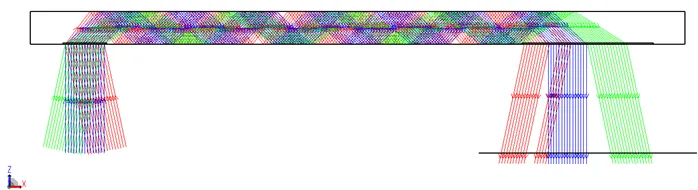

圖 2 如果沒有適當?shù)脑O(shè)計，從波導發出的光通常會發散，并且永遠不會在眼睛的瞳孔處重疊

這就是瞳孔擴張的用武之地。如圖 3 所示，通過正確布置系統中的所有元件，當光線照射到外耦合光柵時，光束可以部分繼續在波導內部傳播，部分耦合出去。這導致出瞳擴大，因此該結構通常稱為出瞳擴大器 （EPE）。使用 EPE，來自每個視野的光線可以在應該放置眼瞳以看到整個圖像的區域重疊。此區域也稱為 Eye box。

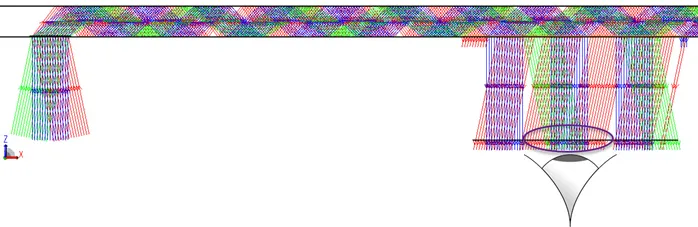

圖 3 一維瞳孔擴展的波導系統。

請注意，圖 3 僅顯示了一個 EPE 在一個維度上的示例，這實際上沒有用，因為另一個維度的光線仍然會發散，從而限制了可用的視野 （FOV）。在本文中，我們演示了如何設置具有二維瞳孔擴展的系統，如圖 4 所示。

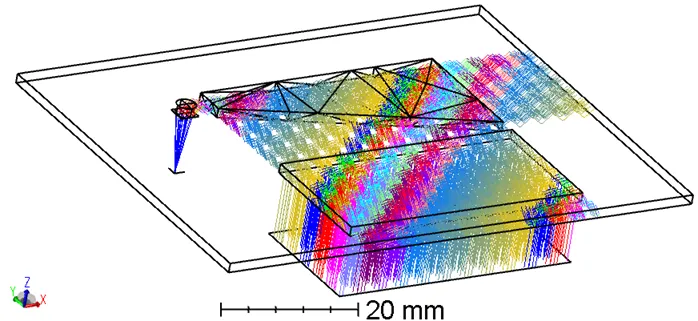

圖 4 具有二維光瞳擴展的波導系統

規劃光柵周期和方向

在本節中，介紹了 k-space 的概念。k 空間是規劃波導中光柵布置的一個非常有用的工具。

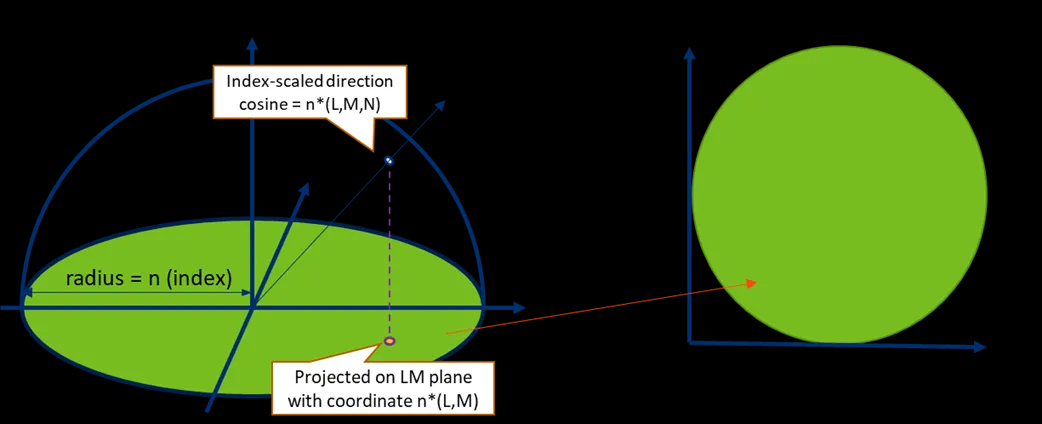

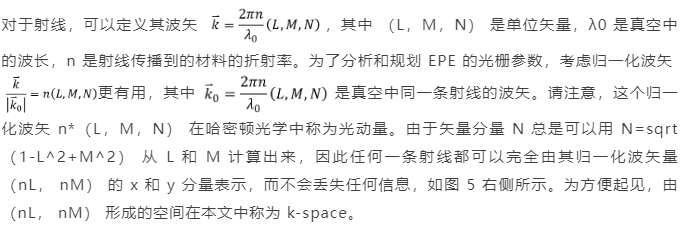

圖 5 k 空間的概念

k-space 中有許多有趣且有用的特性，包括：

1.介質中所有可能的射線傳播方向在 k 空間中形成一個圓形區域。此圓的半徑等于材料的折射率。

2.當光線從一種介質折射到另一種介質時，該光線在 k 空間中的位置保持不變。這遵循電磁場的界面條件。

3.如果光線從折射率較高的區域折射，并且它在 k 空間中的位置大于下一個區域中的位置，則會發生全內反射 （TIR），因為下一個介質沒有可能的傳播方向，如圖 6 右下角所示。

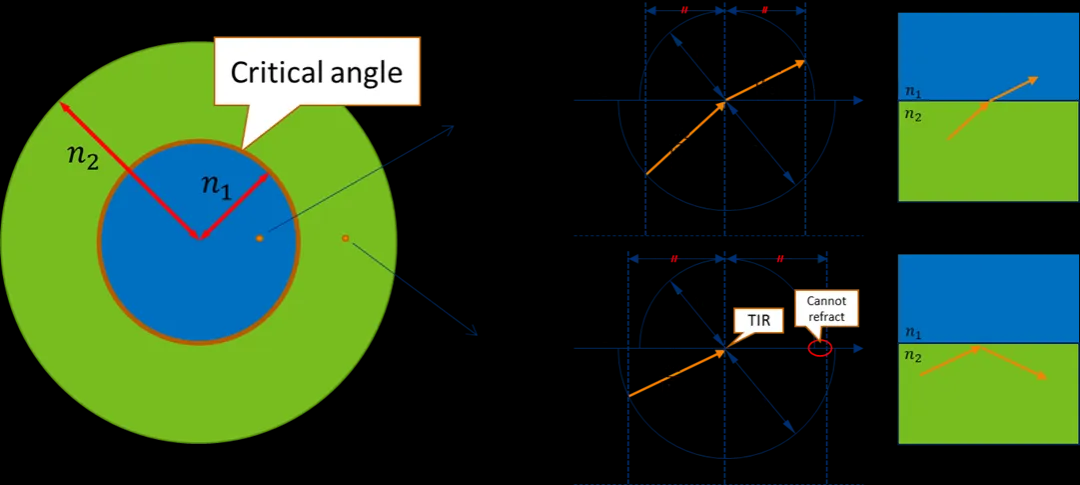

圖 6：材料中所有可用的射線傳播都可以表示為半徑等于 k 空間中的折射率的圓形區域。Refraction 不會移動光線在 k 空間中的位置。如果光線在 k 空間中的位置大于下一個介質中的可用圓圈，則該光線無法傳輸并經歷 TIR

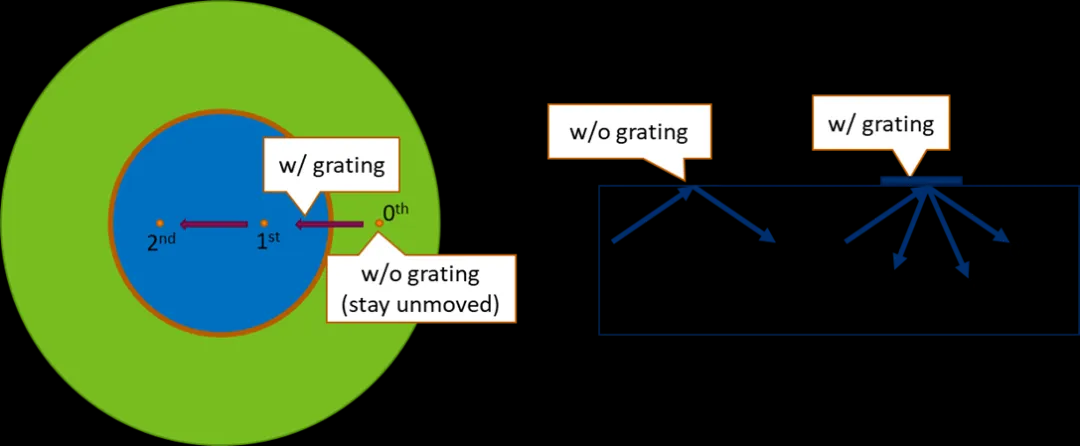

圖 7 如果光線被光柵衍射，則它在 k 空間中的位置會移動的矢量為

在本文中，使用 3 個格柵來構建 EPE。這 3 個光柵將射線從空氣耦合到波導，在波導內轉動射線的方向，然后將來自波導的射線耦合回空氣中。

如圖 8 所示，光源從空氣中發射，整個 FOV 表示為 k 空間中的一個區域。第一個光柵的功能是將整個 FOV 移動到 TIR 區，即第一個和第二個 k 空間圓之間的區域。 在此示例中，光柵值設計如下。

1.波導的指數為 1.8，這也是 k 空間中外圓的半徑。

2.假設 EPE 的設計波長為 0.55 μm（在真空中）。

3.第一個光柵將在 k 空間中沿 x 方向移動光線 +1.4。這意味著通常入射到光柵上的光線，即在 k 空間的 （0,0） 處，將移動到 k 空間中內圓（半徑 = 1.0）和外圓（半徑 = 1.8）之間的中心位置。由于光柵在 k 空間中的移動量為，因此光柵的周期為 0.55/1.4=0.393 μm，假設衍射級 m 為 +1。

4.第二個光柵的功能是將光線的傳播旋轉 90 度。在 k 空間中，這意味著光柵將光線移動 1.4*sqrt（2）*（-1/sqrt（2），-1/sqrt（2）），如圖 8 中的“第 2 個”箭頭所示。同樣，這意味著第二個光柵的周期為 0.55/1.4/sqrt（2）=0.278 μm。并且光柵方向應旋轉 45 度。

5.第三個格柵與第一個格柵相似。它的周期與第一個光柵相同，但方向應相對于第一個光柵旋轉 90 度。此光柵可以恢復 k 空間中的光線位置，例如，從 k 空間的 （0，-1.4） 恢復回 （0,0），就像耦合時一樣。因此，光線可以以與首次到達波導時完全相同的角度離開光柵。

請注意，k-space 只能描述每個光柵如何改變光線的傳播方向。它沒有描述應該如何將光柵放置在波導上。在本文中，光柵的放置如圖 8 的右側所示。

圖 8 在左側，可以看到每個光柵如何旋轉入射光線的傳播方向。在右側，它顯示了射線的傳播方式以及每個光柵在波導中的排列方式

其他設計

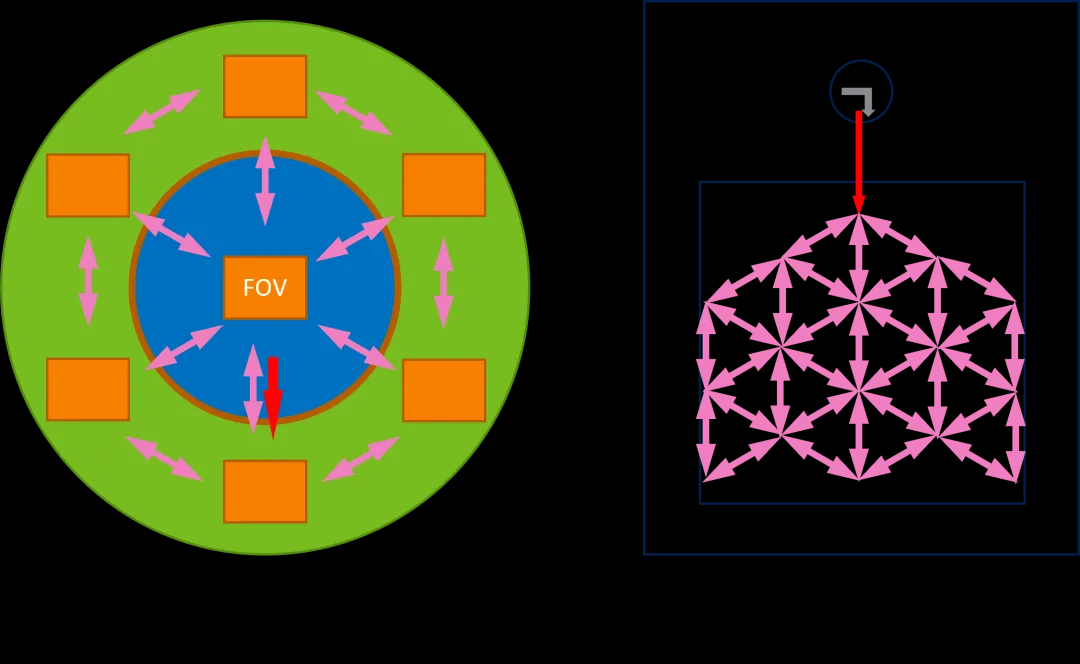

在本文中，我們主要介紹一種具有 3 個一維光柵的 EPE 設計。也可以設計 EPE 波導，并且只設計 2 個光柵 （1D + 2D）。在這種情況下，2D 光柵將是六邊形周期性的，它以六邊形方式移動光線，如下所示。在此設計中，光柵如何改變射線傳播的原理完全相同。與上面討論的設計相比，以下設計的不同之處在于，我們可以使用單個 2D 光柵來代替兩個 1D 光柵。在本系列文章中，我們不會更多地討論這種設計。如果用戶對這種類型的設計感興趣，可以查看這篇文章來了解更多信息： Ansys Lumerical｜帶 1D-2D 光柵的出瞳擴展器。

下一篇預告：Ansys Zemax | 使用衍射光學器件模擬增強現實（AR）系統的出瞳擴展器 （EPE）：第 2 部分
