前言

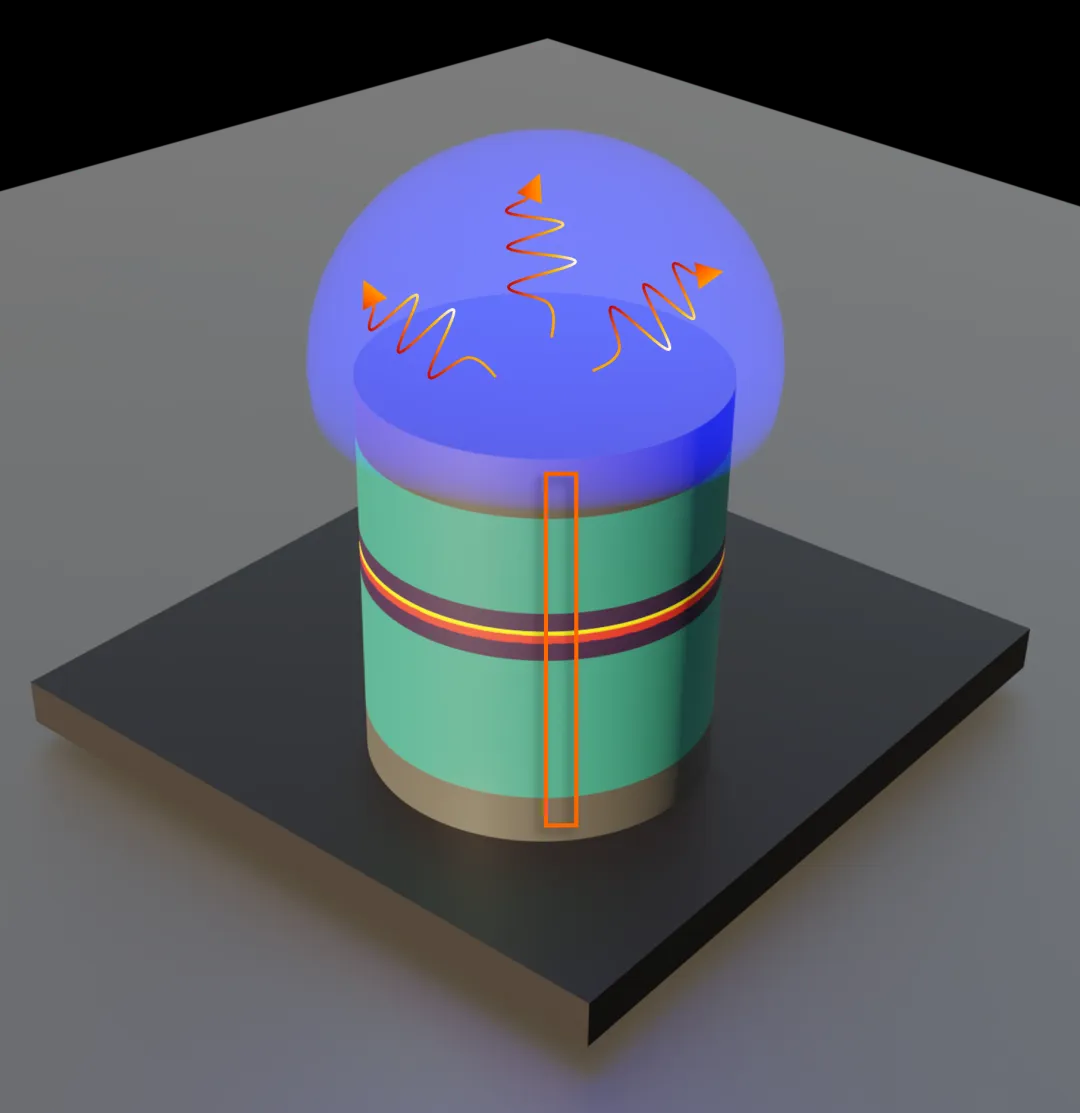

在本例中，我們在Ansys Lumerical MultiphysicsTM中模擬了基于氮化物的藍光發射微型LED（uLED），在CHARGE和MQW（多量子井）求解器之間有一個半耦合工作流。我們利用了幾個新功能，包括1.在MQW求解器中支持高階k.p方法（6×6和8×8），2.支持wurzite晶體結構，以及3.在氮化物中包含材料極化效應以模擬uLED并計算其帶狀圖和自發發射率的腳本解決方案。

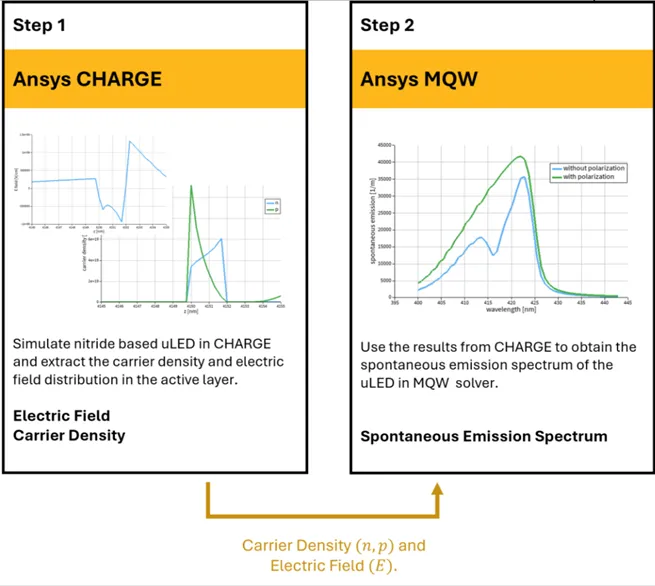

綜述

由于其高自發射亮度、高集成密度和更快的響應時間，uLED已成為下一代顯示器的絕佳候選者?；诘锏乃{(lán)色uLED對于實現全彩uLED顯示至關重要。然而，非輻射重組機制和極化誘導的量子限制性斯塔克效應（QCSE）限制了它們的效率。數值模擬可以作為獲得對這些機制的物理洞察力并確定最佳設備運行條件的強大工具。在這個工作流程中，我們使用半耦合CHARGE和MQW求解器來模擬uLED，并演示材料極化對其帶圖和自發發射光譜的影響。

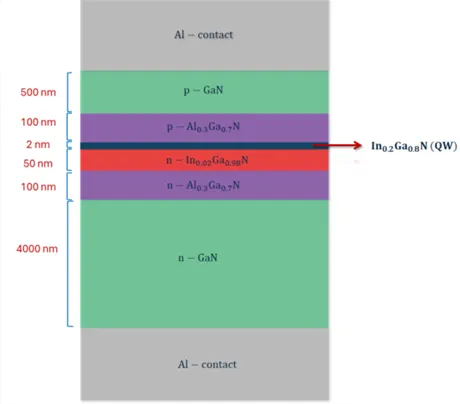

本例中模擬的uLED基于參考文獻[1]。uLED的結構圖如上所示。主動區是無參雜的單量子阱，2納米的In0.2Ga0.8N。兩側分別被N參雜的In0.02Ga0.98N與P參雜的Al0.3Ga0.7N包圍。

步驟1：從CHARGE模擬中提取載流子密度和電場分布

在第一步中，我們使用CHARGE求解器模擬uLED，該求解器自一致地求解漂移-擴散和泊松方程，以返回載流子密度和電場分布。我們進行了兩次模擬，第一次模擬不包括極化效應，而第二次模擬同時考慮了自發和應變誘導的極化。材料極化效應表現為表面電荷密度，使用表面電荷密度邊界條件應用于有源區域的界面。表面電荷濃度的值是通過腳本解決方案預先計算的。根據腳本中選定的電壓，場分布和載波密度保存在Lumerical數據文件（.ldf）中。

操作部分，已經在模型檔案GaNSQWLED_Piprek03ch9_v4_1D_polarized_QW.ldev中根據文獻設置好了材料、結構以及仿真對象。此模型我們用腳本plot_CHARGE_and_export.lsf來操控有無極化效應，就是控制兩個表面載子密度是否啟用。

設置 " polarization "= true并運行腳本后，選取" if(false) "括號內的段落，右鍵選擇Run Selection ，將會從仿真結果中抓取voltage_index = 32(最大偏壓)下量子井分布區域的Band Monitor 的能帶結構、Electric Monitor的電場分布、Charge Monitor的載子分布，以及不同偏壓下P側電極的電流曲線等，并把結果存在charge_export_with_polarization.ldf。設置" polarization "= false 之后跟上述一樣的運行步驟，結果會有些許不同，結果存在charge_export_without_polarization.ldf.。這些圖也可以從運行后的對應monitor或是Charge數據上右鍵，可視化取得。

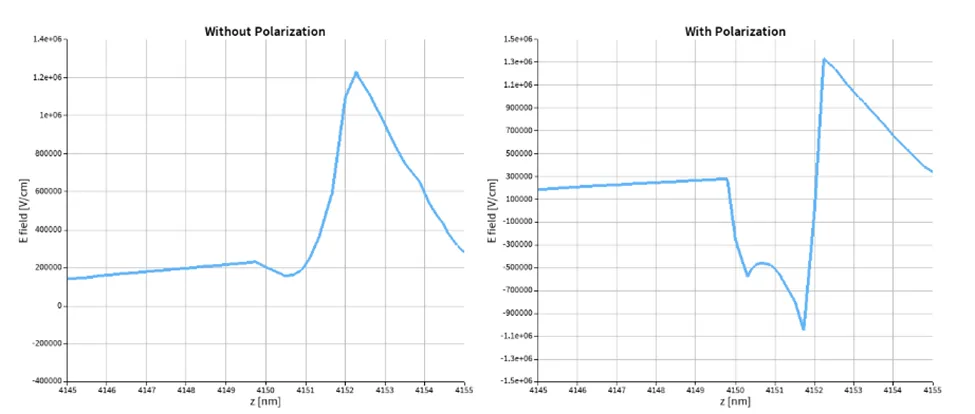

氮化物具有Wurzite晶格，由于偏離理想的對稱四面體幾何形狀，其表現出自發和應變引起的極化?？倶O化由量子井和屏障之間界面的表面電荷密度表示。這些電荷誘導強大的內置電場，改變有源區域的載流子密度和帶狀圖。在相同量的電流下，量子井中的電場沒有極化和有極化如下所示：

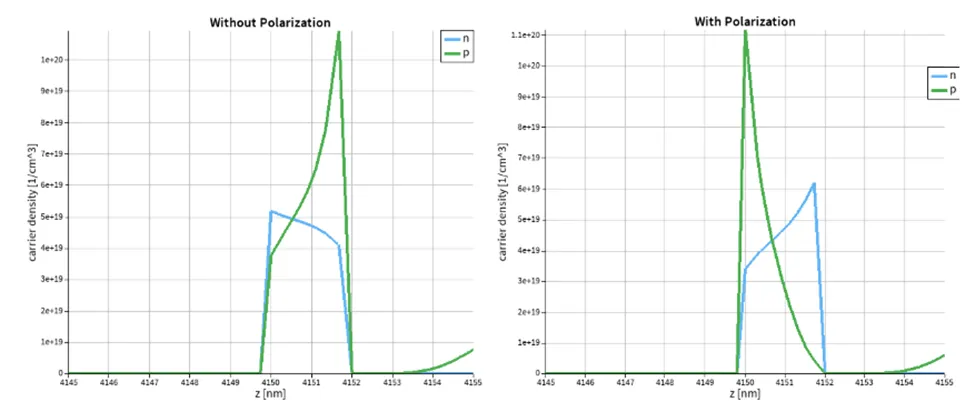

正如文獻[1]中解釋的那樣，在沒有任何極化的情況下，活動區域中的電場是正的，這導致孔聚集在n參雜側。然而，極化在有源區域產生高負電場，這將孔推向P參雜側。從CHARGE模擬中提取的載波密度中也可以看出這一點。

步驟2：使用MQW求解器獲得uLED的自發發射率

在此步驟中，通過導入上一步創建的數據文件，在MQW求解器中模擬uLED的主動區域。MQW求解器通過K。P方法求解量子井中的薛定諤方程并返回傳導波和價波段中的電子波函數和子波段。它還計算了費米能量水平和每個受限狀態的占用概率。占用概率以及導帶和價帶波函數之間的重疊用于確定uLED中的自發發射率。

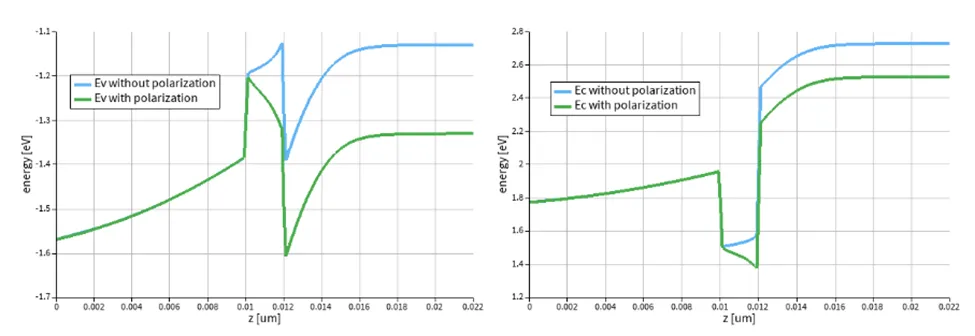

操作部分開啟 GaNSQWLED_Piprek03ch9_v4_1D_polarized_QW_MQW.ldev，包含量子井的材料、結構與仿真設置在MQW對象中。用腳本save_mqw_inputs_from_charge_run_and_plot.lsf來運行，腳本會導入前面的lsf結果，并運行兩次仿真分別對應有無級化的情況。我們在MQW求解器中使用6×6 K。P 方法求解量子阱中的薛定諤方程。在同一電流下，有和沒有極化效應的傳導和價帶邊緣如下所示。

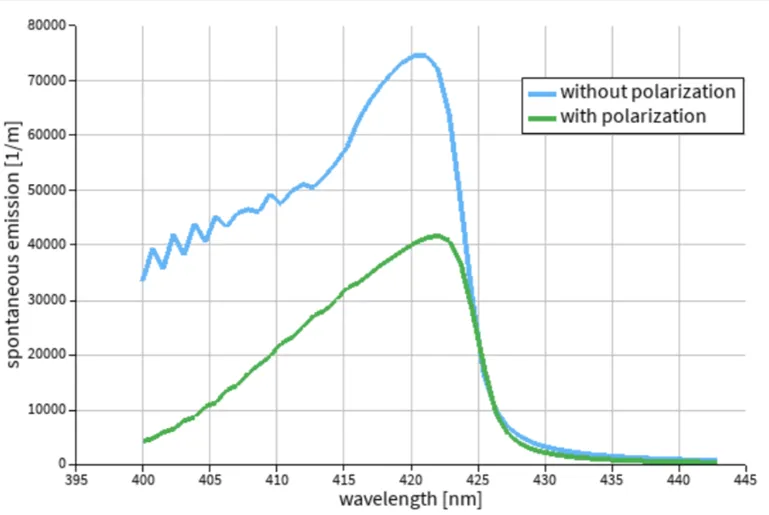

由于極化，內置電場傾斜了量子井的帶狀圖，這被稱為量子受限制斯塔克效應（QCSE）。在這種情況下，極化引起的傾斜發生在傳導和價帶的相反方向。由于傾斜的對稱性，凈過渡能量和發射峰值波長保持不變。然而，由于較淺的量子井表明，沒有極化的可用狀態數量較少，因此發射光譜更窄，如下圖所示。

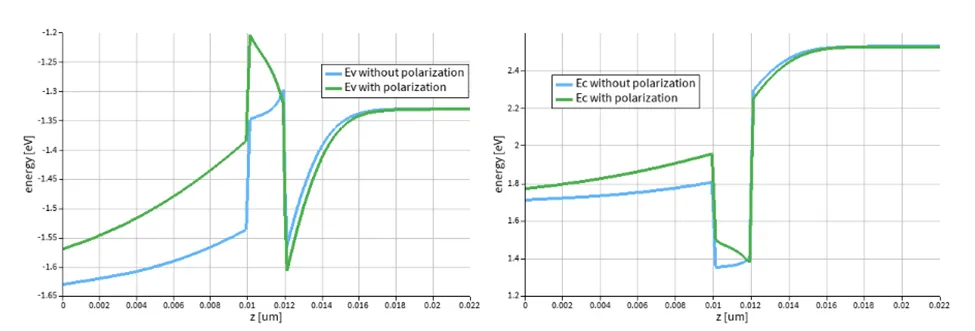

接下來，我們比較了相同電壓值（3.1V）的帶狀圖和自發發射光譜。與之前（相同電流）的情況相比，材料極化對帶狀圖的影響更加顯著，如下圖所示。

當考慮極化效應時，我們看到帶狀圖中有很大的傾斜。這導致過渡能量減少，導致自發發射光譜出現1納米紅移。

當存在極化效應時，我們還看到發射大小下降。這可以歸因于主動區域載體密度的降低。

相關文獻

1.J. Piprek, Semiconductor Optoelectronic Devices, Academic Press, 2003
