概述

本教程將介紹OpticsViewer中可用于光學系統分析的一些強大功能，并解釋如何使輸出數據可視化，及如何與之交互。

正文

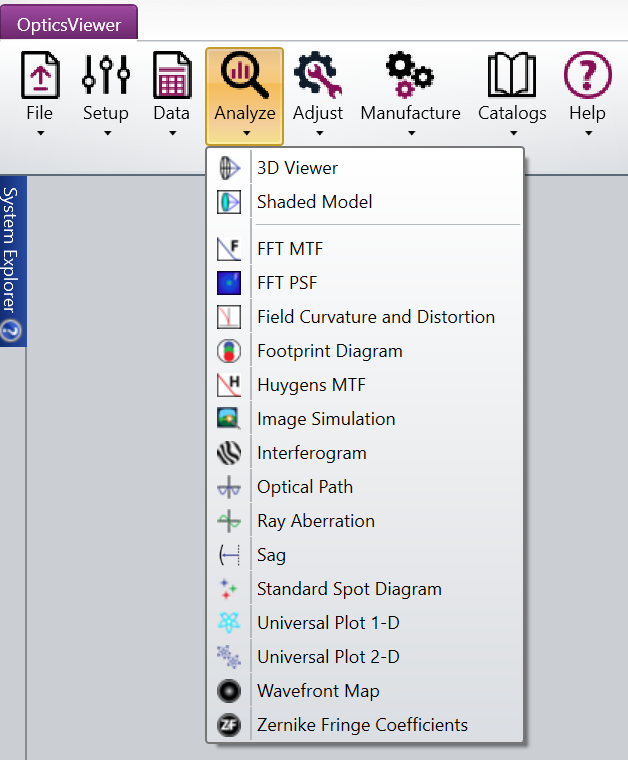

OpticsViewer包含可用于衡量系統性能的所有必要分析項，這些分析項在分析(Analyze)選項卡的下拉列表中。

分析窗口提供的圖形或文本數據都是根據鏡頭數據編輯器(Lens Data Editor)中輸入的鏡頭系統數據計算得出的。分析窗口不改變鏡頭數據，只提供鏡頭系統性能各方面的評估信息。

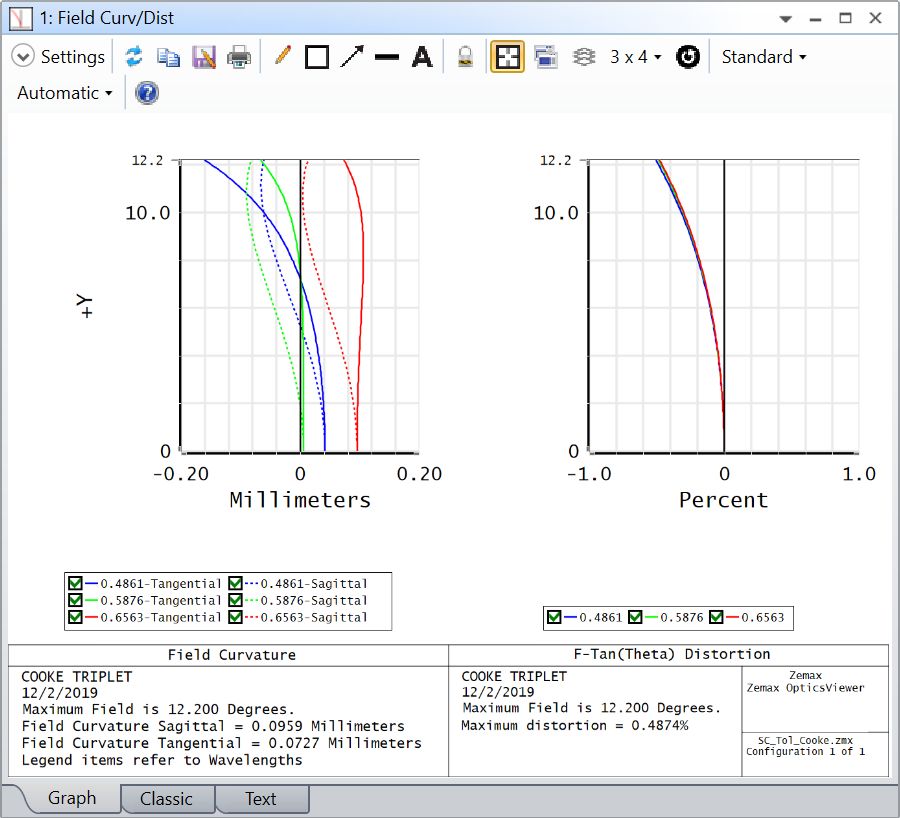

各分析窗口的用戶界面和菜單欄均相同：

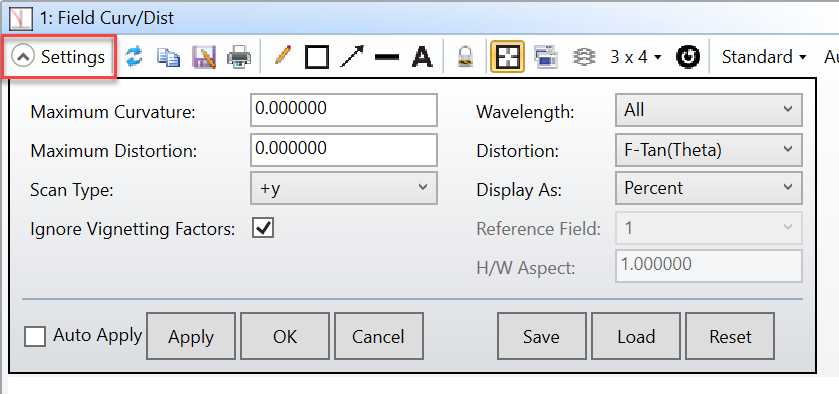

可以通過單擊設置(Settings)圖標展開對話框，控件中輸入的各個參數會傳遞到計算中。點擊保存(Save)、載入(Load)和重置(Reset)按鈕就會將默認設置保存、恢復或重置為“出廠”默認設置。如果一個窗口的設置被保存，那么這個保存了的設置就成為每個未經過設置的文件的默認設置；你的選擇會自動影響其他文件。

點擊更新(Update)菜單項（在設置圖標旁邊）或用鼠標左鍵雙擊分析窗口中的任意位置，將使分析窗口重新計算分析結果。

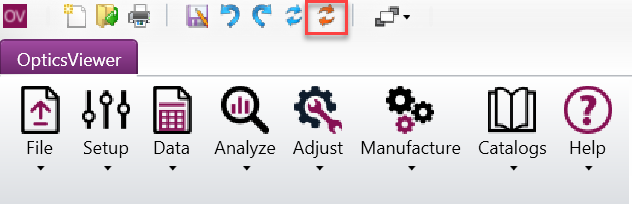

您還可以通過單擊位于OpticsViewer窗口頂部的快速訪問工具欄(Quick Access Toolbar)中的全部更新(Update All)，使所有打開的窗口都進行更新。

在窗口中“更新”按鈕的旁邊有“復制(Copy)”、“另存為(Save As)”和“打印(Print)”圖標。

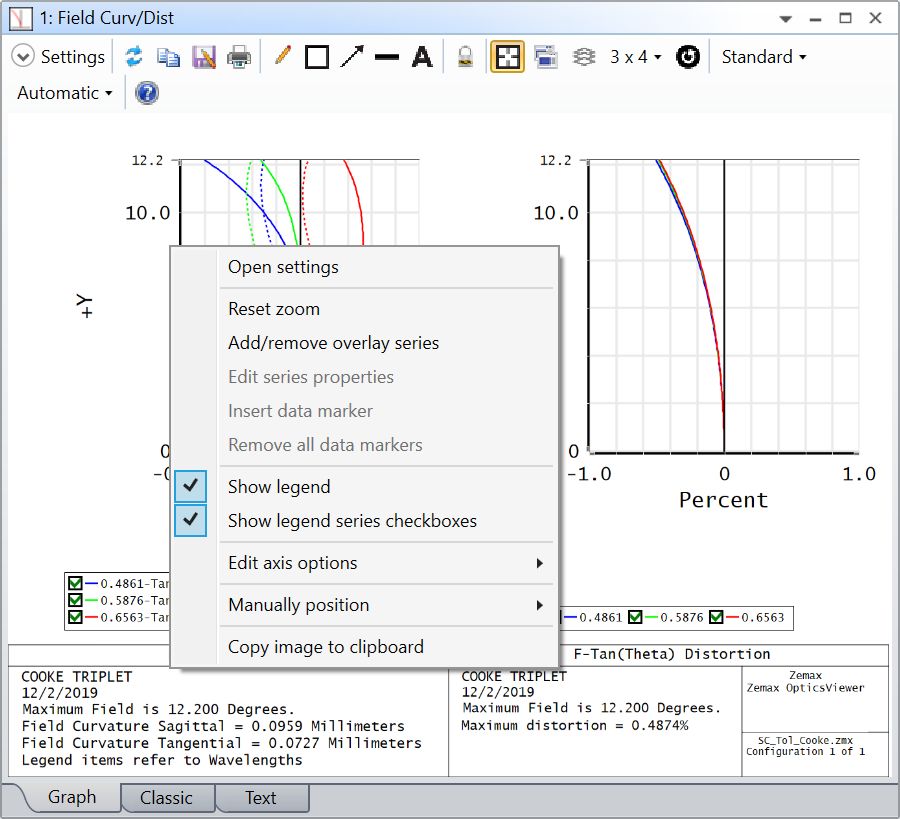

在分析窗口中的任一位置右鍵單擊將顯示下拉菜單。顯示三維數據的分析窗口比顯示二維數據圖的選項更多。

可以通過一組注釋工具對分析結果進行標注，包括編輯、方框、箭頭、線和文本工具。

可以通過下圖所示紅色方框中的按鈕鎖定、解鎖、復制、疊加窗口，以及改變其繪圖分辨率。還可以打開或關閉窗口中的“窗口光標”。

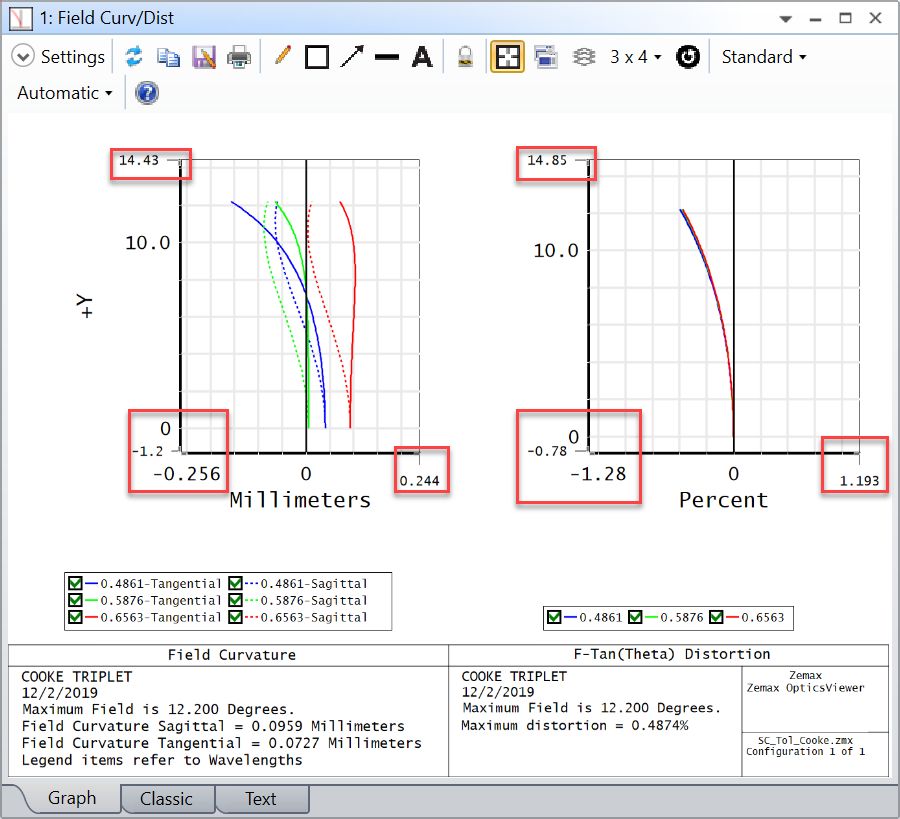

在繪圖區域，可以通過三種方式縮放感興趣的部分：①點擊鼠標左鍵，按住鼠標并在想放大或縮小的區域拖動它，②通過點擊和拖動x軸和 y軸末端灰色的條框（見下圖），③右擊選擇“坐標軸選項(Edit Axis Options)”。

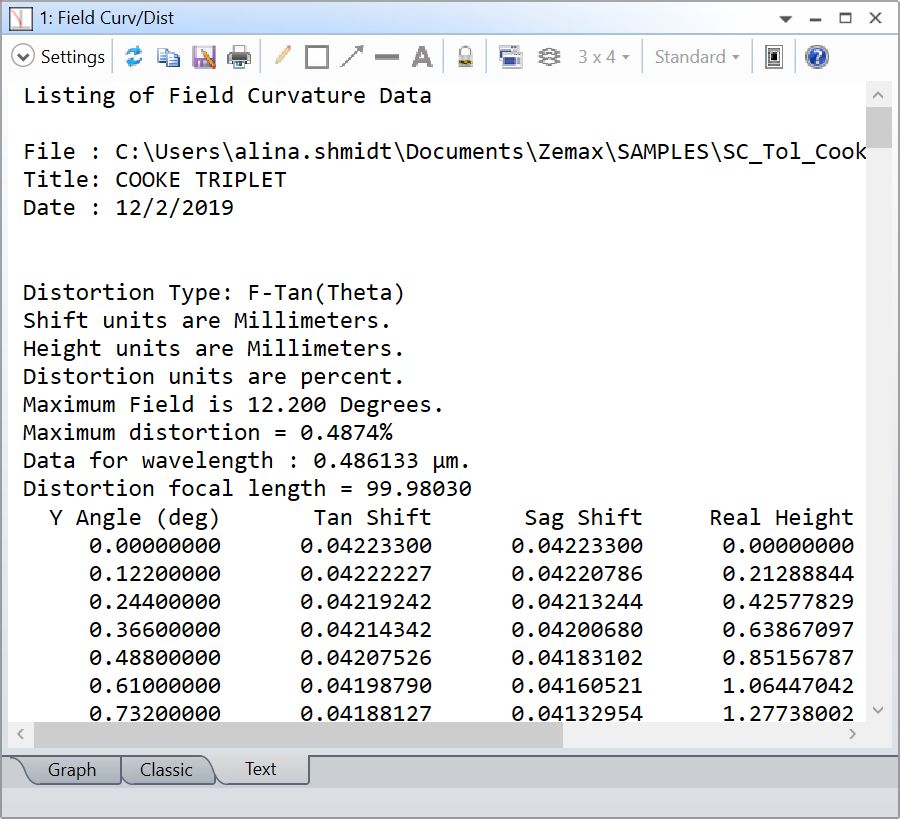

文本(Text)選項卡可顯示計算中用到的數據，這些數據可以全部或部分復制到剪貼板（通過高亮顯示所需的部分并單擊鼠標右鍵)，或保存到文本文件中。

最常見的三種用于觀察鏡頭性能的分析方法：點列圖(Spot Diagram)、MTF和圖像模擬(Image Simulation)。

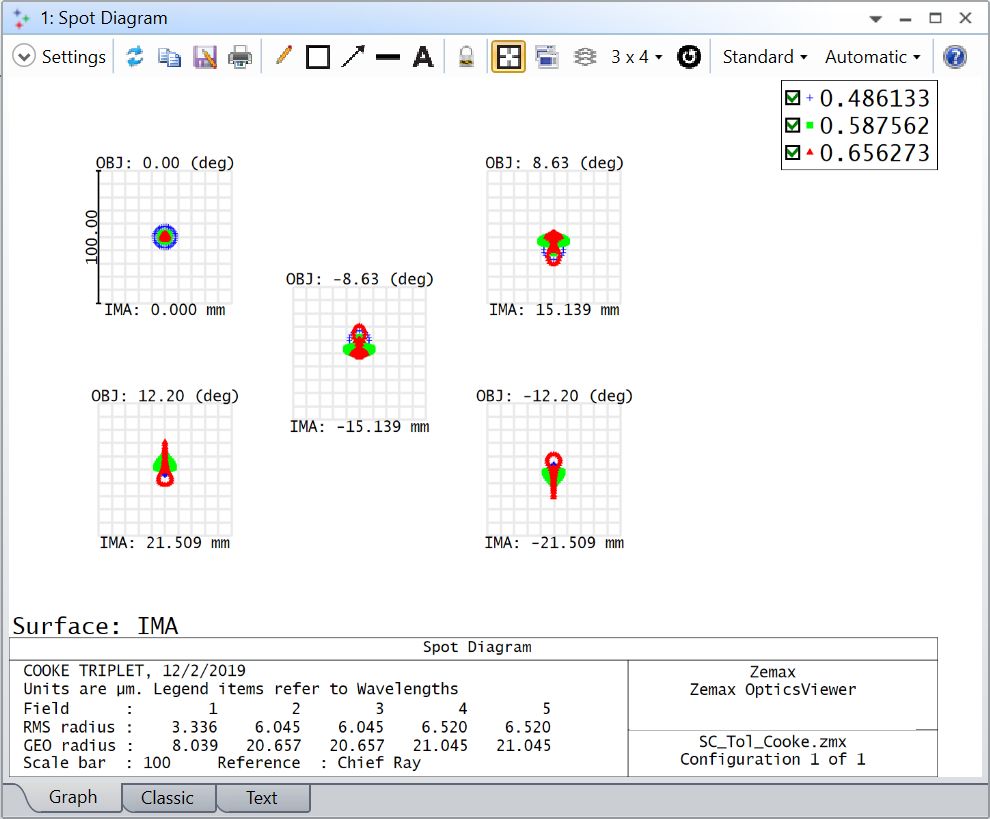

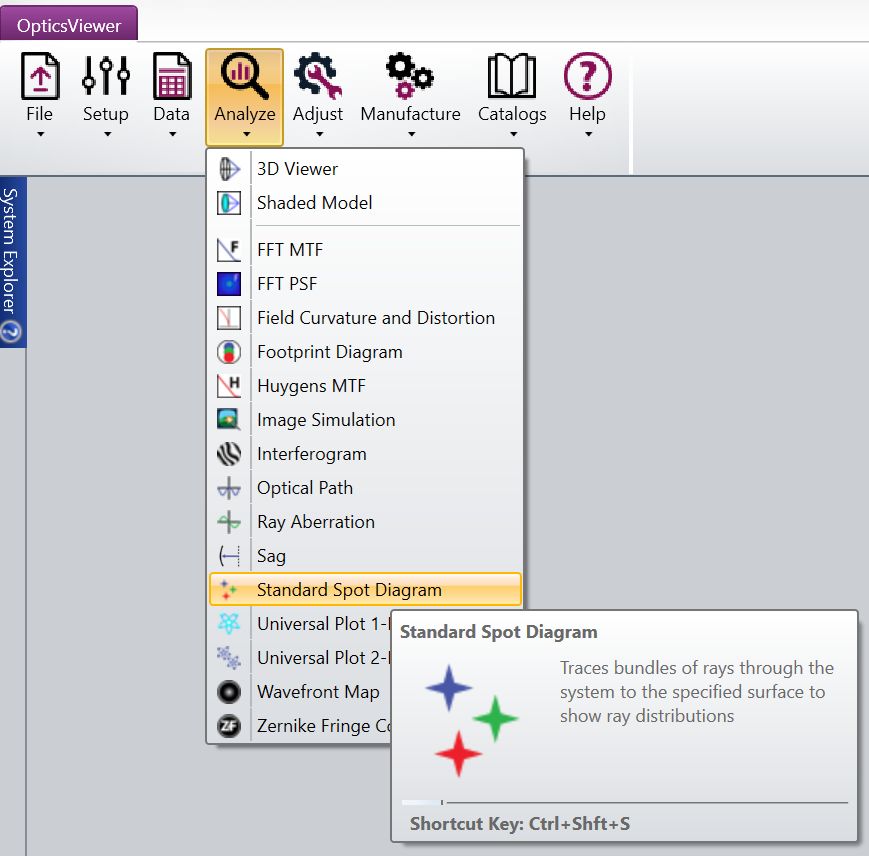

此分析顯示了光學系統中一組光線追跡后的表面交點坐標。

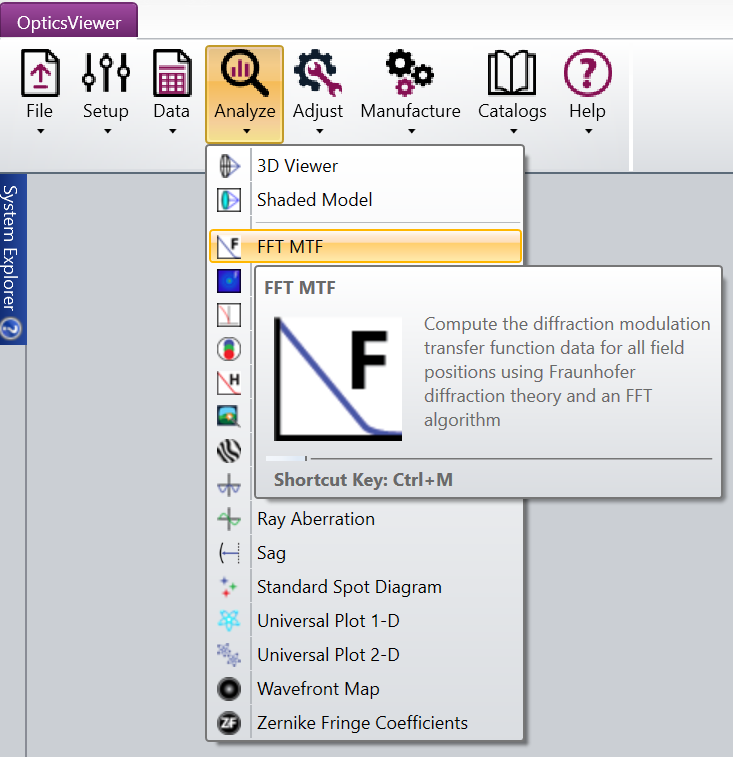

可以通過點擊分析( Analyze)>FFT MTF 或分析( Analyze)>惠更斯MTF(Huygens MTF)查看MTF數據，本例中查看的是FFT MTF。

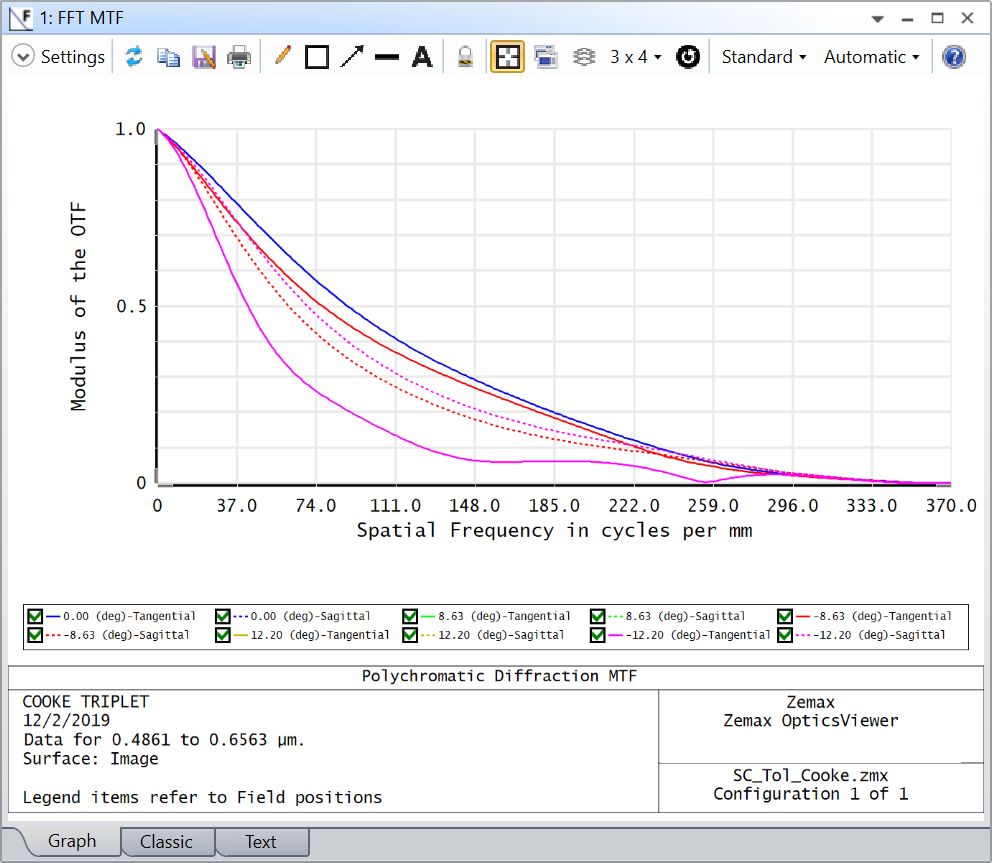

下圖所示的分析顯示了使用快速傅里葉變換(FFT)計算得到的調制傳遞函數(MTF)。MTF是描述系統分辨能力的量。

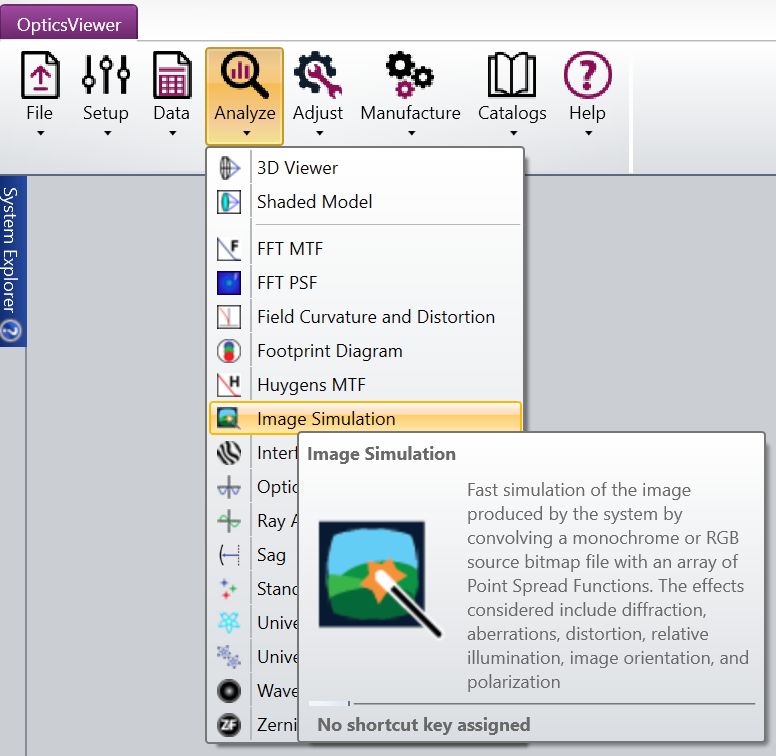

可以通過點擊分析(Analyze)>圖像模擬(Image Simulation)打開圖像模擬。

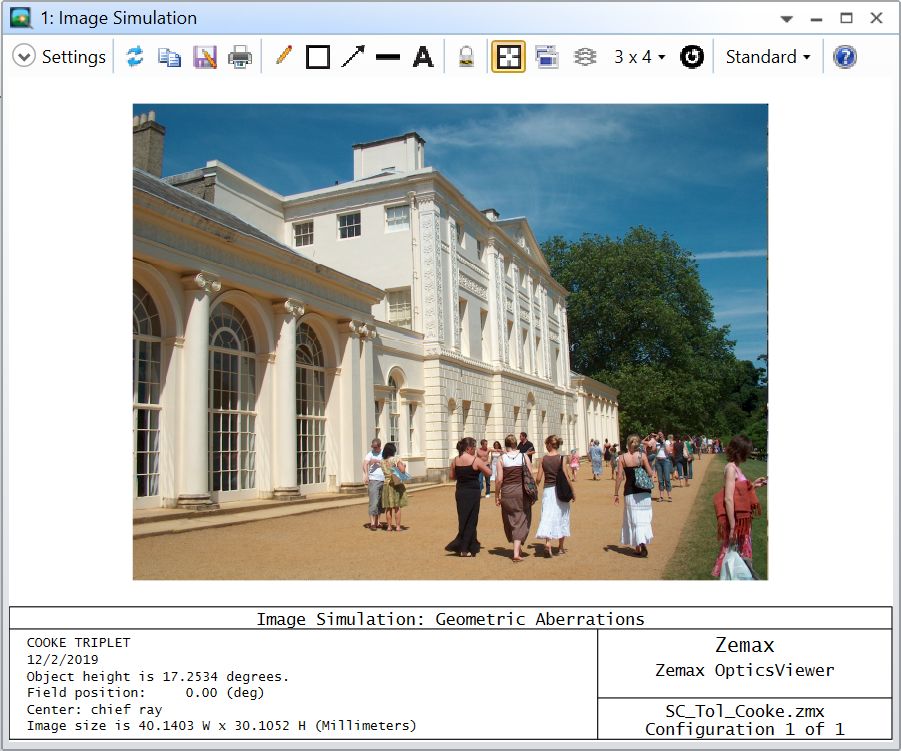

此分析顯示了通過光學系統看到的圖像模擬結果，有助于了解鏡頭的性能，但不能用于定量分析。

除上述的分析功能之外，還有很多其他的分析選項可用于查看幾乎所有的關于光學系統及其性能的信息。

本教程概述了OpticsViewer中的一些分析功能，可以在OpticsViewer的幫助文件(Help Files)中找到關于這些功能的詳細內容。
