概述

這篇文章講述了如何在使用制冷探測的近紅外系統中分析冷反射效應。主要包括：

·使用OpticStudio的鬼像生成器生成并加載鬼像文件，收集每個文件內包含的漸暈和透過率的數據

·根據用戶輸入的溫度數據(封裝、探測器、環境)計算冷反射積分系數

·宏程序?qū)⑤敵龈鞅砻鍺ITD貢獻以及總NITD結果

·所有NITD數值數據將保存為一個文本

示例文件請從以下鏈接下載：

介紹

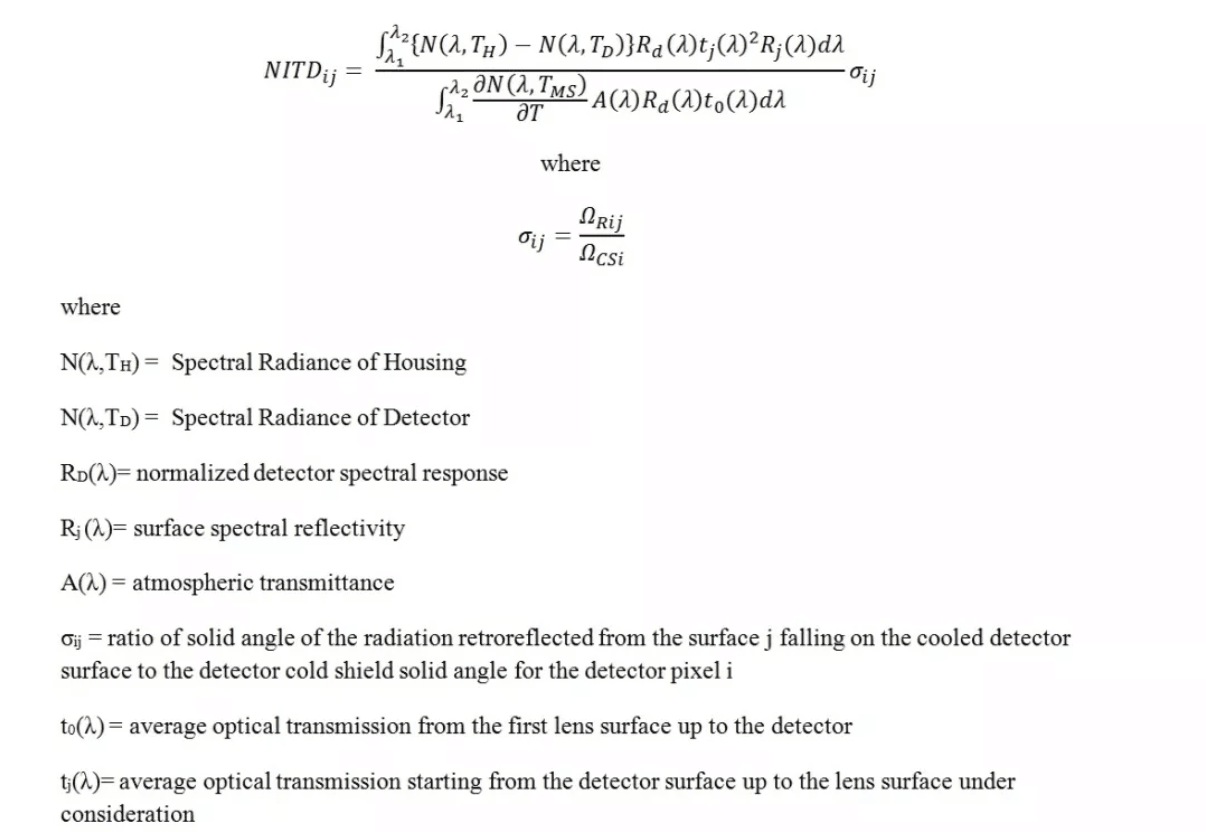

冷反射效應是制冷探測的近紅外系統中，眾所周知的一種效應。在該系統中，探測器為了達到較好的成像質量會冷卻到非常低的溫度。因此在機械結構和探測器之間便產生了很大的溫差。由于鏡片上的增透膜不會完全消除反射光，在系統的每個表面之間會殘留部分冷反射。并且機械結構產生的熱輻射也會到達探測器。如果鏡頭在進行光學設計時不考慮這些因素，在像面上很有可能會看到由冷反射造成的明顯的對比度差異。對于機械結構溫度恒定且鏡片的相對位置固定的系統來說，可以采用電子控制式的非均勻矯正算法消除。但是由于環境溫度改變而導致機械結構溫度的變化，或者透鏡系統需要移動進行重新對焦來補償機械結構的熱膨脹時，都會導致冷反射再次出現。因此，在設計使用制冷探測的近紅外系統的過程中進行冷反射分析是非常重要的。本文附件中提供的宏程序是用來計算制冷紅外探測系統中冷反射導致的溫度差異(NITD)特性。宏程序的計算基于如下冷反射公式(1,2)：

在本例中我們對上述公式做如下假設：

1.在工作波長下，探測器的歸一化光譜相應為不變量，因此在計算式無需考慮該參數。

2.大氣透過率為1，也就是說NITD計算所參考的環境溫度為鏡頭前的大氣溫度。
3.在透鏡各表面上的鍍膜的透過率在整個工作波長下為不變量。因此t0(λ)、tj(λ)和Rj(λ)與波長獨立
4.機械結構和探測器的溫度恒定，這意味著機械結構和探測器沒有溫度梯度。

·鏡頭設計的方向是從探測器到外部環境的。
·光闌面（STO）在表面1上。
·透鏡組中沒有任何坐標斷點面或虛擬面。
·透鏡組為旋轉對稱系統。
·透鏡組只使用一種結構。
·已正確定義所有光學表面的膜層。
·OpticStudio的鬼像生成器會從表面2開始到最后表面生成一個單次反射的鬼像文件，并保存在設計文件所在文件夾下。

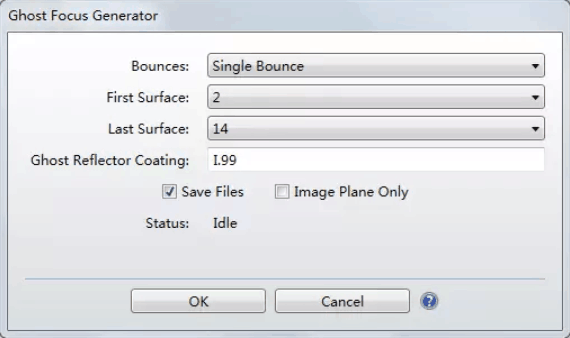

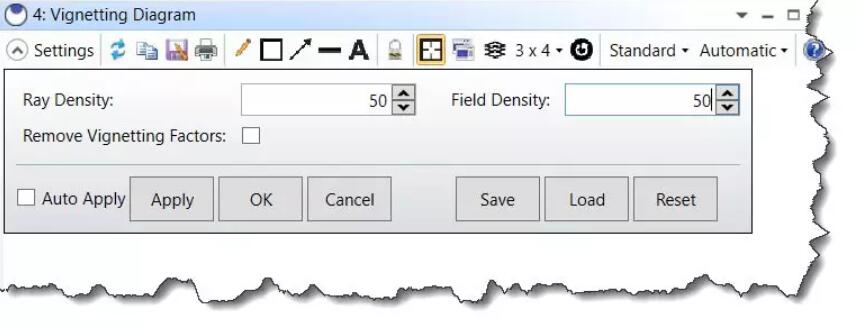

對于下面討論的例子，鬼像聚焦工具的正確設置是：

宏文件Narcissus.ZPL需要的條件有：探測器溫度、機械結構溫度、環境溫度和OpticStudio鬼像生成器生成的單次反射鬼像文件。鬼像文件必須保存在設計文件所在文件夾中。使用者還需在漸暈圖分析窗口的設置中通過單擊保存按鈕來保存設置。

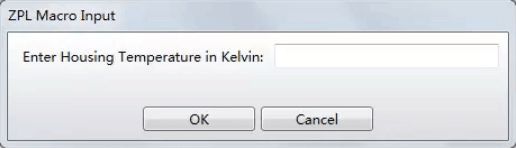

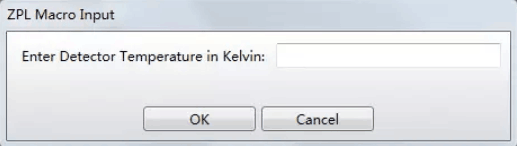

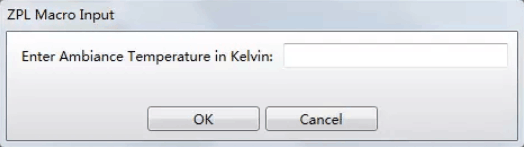

在進行計算之前，檢查光闌是否在表面1，并且沒有虛擬面。如果光闌面不在表面1或者有虛擬面，宏程序?qū)⑼顺?。為了?jì)算NITD維數，宏程序會計算文件夾中的鬼像文件數。程序之后會檢查膜層的定義，如果任何表面都沒有定義膜層，則宏程序會發出警告。如果所有條件全部滿足，那么宏程序會彈出請求用戶輸入溫度的對話框，如下所示：

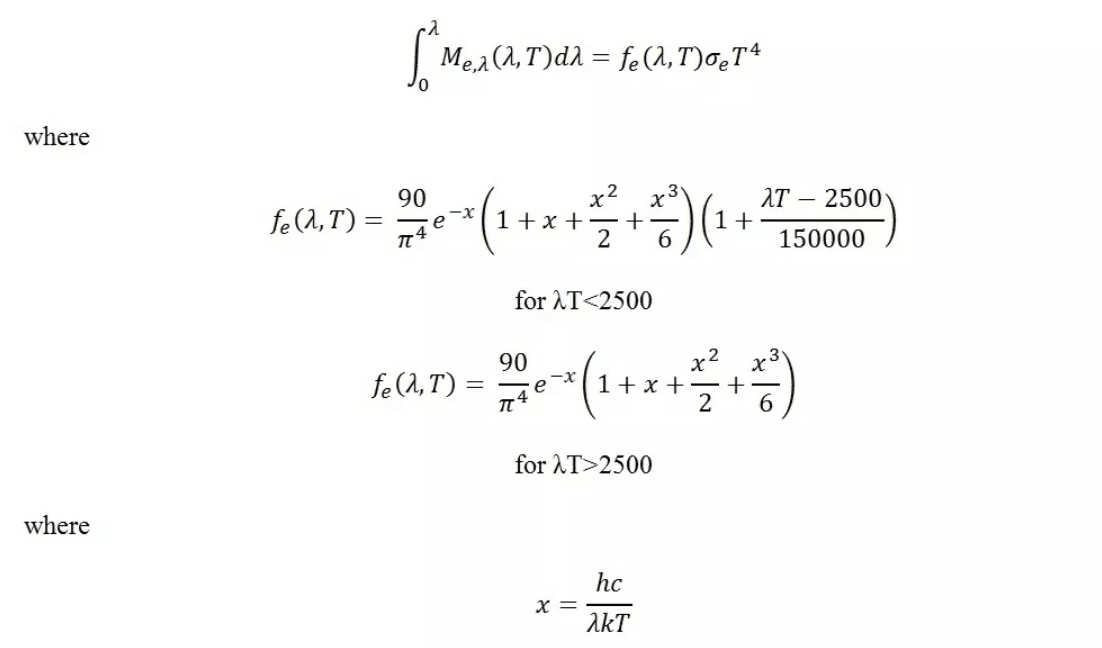

用戶輸入之后，宏程序會檢查設計文件夾中的鬼像文件，并逐個加載每個文件以得到漸暈數據σij和傳輸數據（t0,tj） 用于NITD計算。對于冷反射公式中的剩余其它項，通過以下的近似公式（3）計算下機械結構和探測器的黑體輻射差對的積分以及環境黑體輻射溫度導數對不同工作波長的積分，計算：

最后，每個表面的NITD貢獻和總的NITD貢獻將被計算并使用圖表顯示。

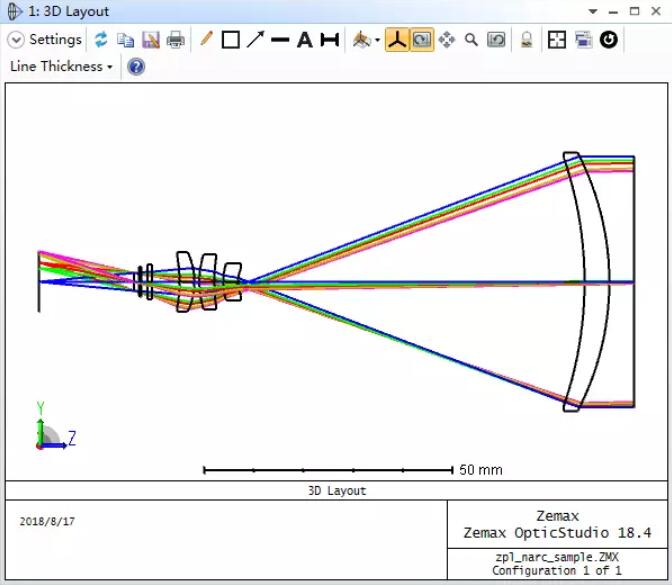

下面顯示4片結構簡單中波紅外物鏡用于示例說明：

在本例中，每一表面的NITD貢獻值和總的NITD貢獻值計算的參數設置如下所示：

·機械結構溫度：300K；
·探測器溫度：77K；
·環境溫度：300K；
·光線密度：50；
·視場密度：100；

宏分析結果

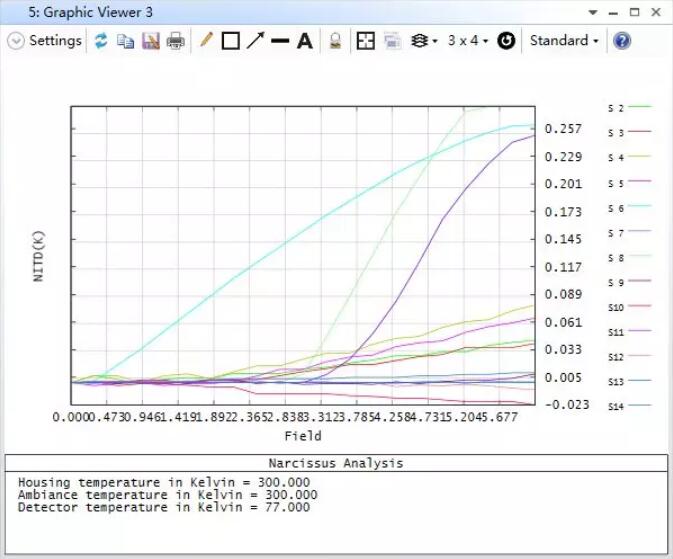

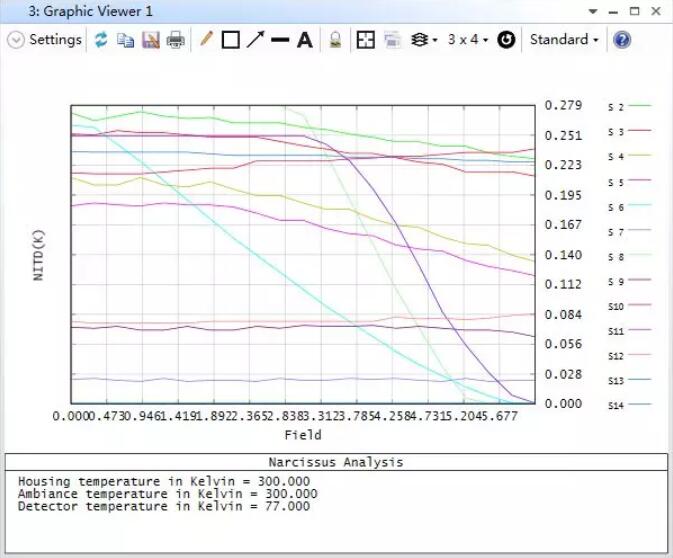

1）表面NITD貢獻vs視場（以離軸為參考）

圖中所示為無DC偏移，焦平面陣列（FPA）其對角線上每一表面NITD的貢獻，圖中右側為各個表面的標注。

2）表面NITD貢獻 vs視場（以光軸為參考）

含DC偏移的焦平面陣列探測器對角線上表面NITD貢獻已繪制在圖中，各表面由圖中右邊標注標明。這幅圖重點突出了焦平面陣列對角線上每個表面的NITD貢獻。在多個面的設計當中，因?yàn)轭伾舜私咏院茈y決定哪個面對應圖中的哪個曲線。因此，最好使用下面給出的（使用ZPL關鍵字PLOT2D以偽彩圖為DISPLAYTYPE所繪制的）表面NITD貢獻vs視場圖來確定哪個表面的NITD貢獻是最多的。

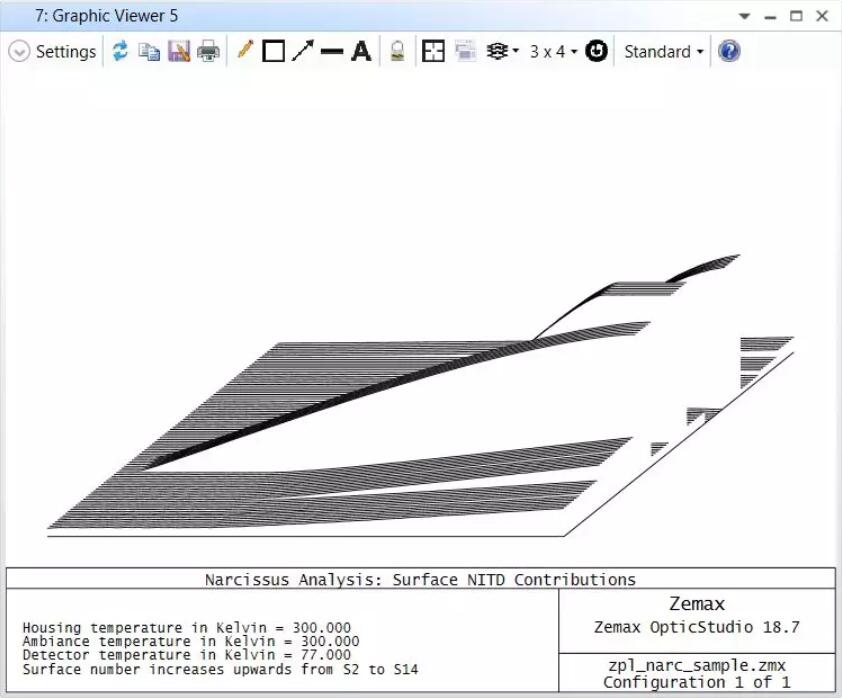

3）表面NITD貢獻 vs視場(PLOT2D, 表面)

圖中所示為使用PLOT2D，以表面為DISPLAYTYPE繪制的含DC偏移，沿FPA對角線表面NITD的貢獻。這幅圖使用3D突出顯示了FPA對角線上每個表面的貢獻。表面數隨著坐標軸向里移動而增加。

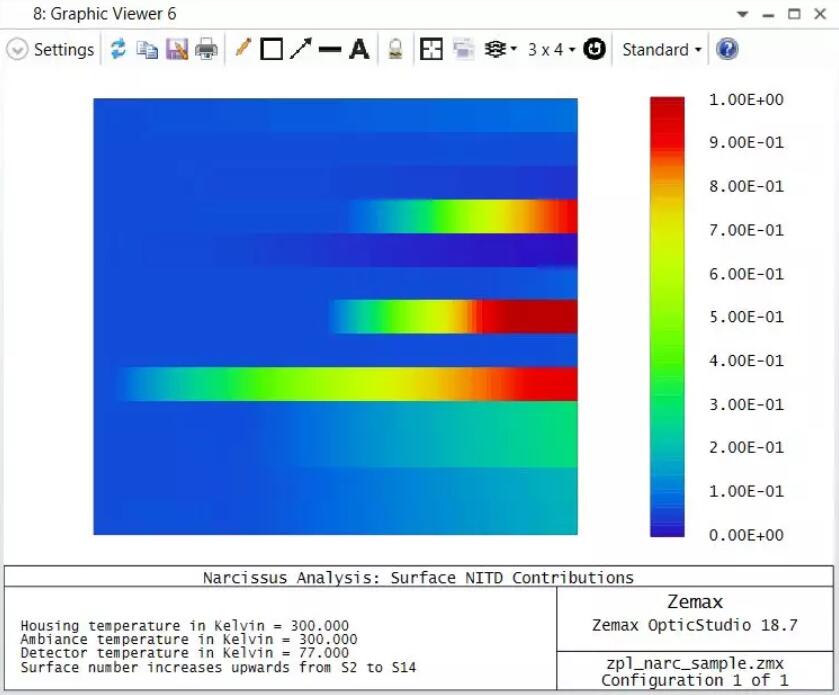

4）表面NITD貢獻 vs視場(PLOT2D, 偽彩圖)

圖中所示為使用PLOT2D，以偽彩圖為DISPLAYTYPE繪制的含DC偏移，沿FPA對角線表面NITD的貢獻。水平方向是FPA對角線方向，垂直方向是表面數。表面數沿軸向上增加。比例尺上的數值不是計算值而是默認值。

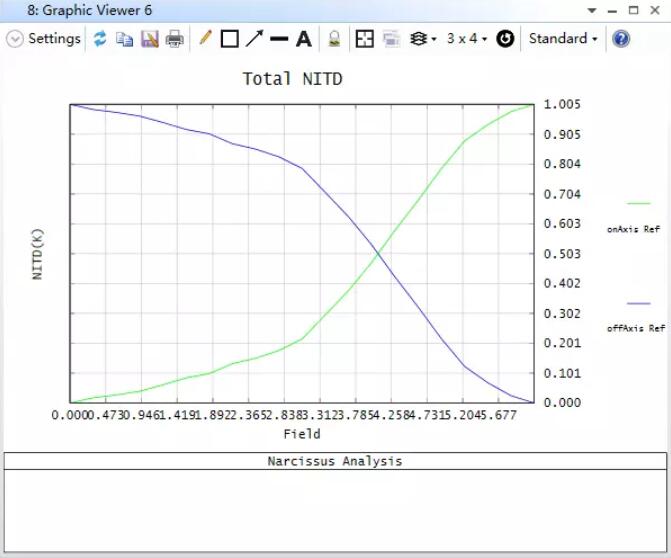

5）總NITD vs視場

圖中給出FPA對角線上總NITD貢獻。

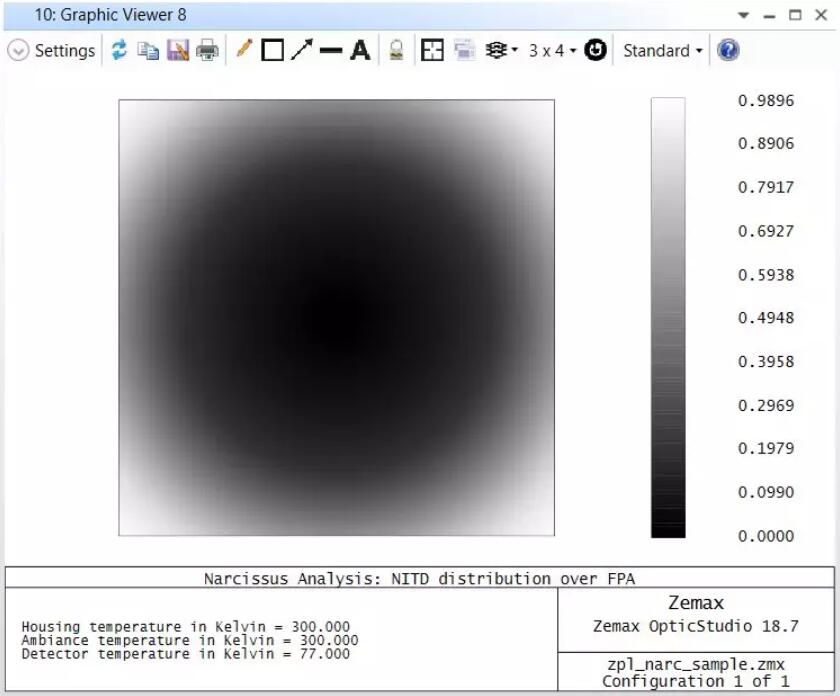

6）沿FPA總NITD

圖中給出FPA上總NITD貢獻。這是通過鏡頭組在像面上得到的貢獻值圖像，也是NITD的直觀表現。

7）“NarcAnalysis Results.txt”文件

作為最終輸出，數據結果“NarcAnalysis Result.txt”以文本文檔的形式保存在到設計文件夾中。文本文件包含設計文件路徑，工作波長，溫度數據（機械結構，探測器，環境），冷反射表面數，光學透過率，對視場的每個表面NITD分布，總NITD，冷反射的漸暈數據，鬼像文件的透射率數據，yni數據和i/ibar數據。
