如何設計一個單透鏡 第二部分：分析

概述

本系列共三篇文章，旨在介紹如何使用OpticStudio序列模式界面進行操作。本文以單透鏡為例，介紹了設計透鏡的基本過程，包括構建系統（第1部分）、分析性能（第2部分），以及根據所需的參數和設計約束對其進行優化（第3部分）。

引言

這是由三篇文章組成的系列文章的第2部分。介紹了系統的布局圖(Layout)，給出了系統的可視化表示，然后重點對點列圖(Spot Diagram)、光程差圖(OPD Fan)和光線像差圖(Ray Fan)進行了分析，對系統的像差進行了評價。它還解釋了如何使用快速聚焦工具(Quick Focus tool)來更好地定位像面的位置。

在第1部分中，我們將討論如何使用系統選項(System Explorer)和鏡頭數據編輯器(Lens Data Editor)設置系統。在第3部分中，我們將討論如何優化單透鏡，在設計約束下獲得更好的性能。

在優化之前評估系統性能

OpticStudio中包含了許多不同的分析功能，每個功能都可以用來評估設計的性能。在此次練習中，我們將使用四種更基本、更常見的系統性能分析功能來評估優化之前的單透鏡：

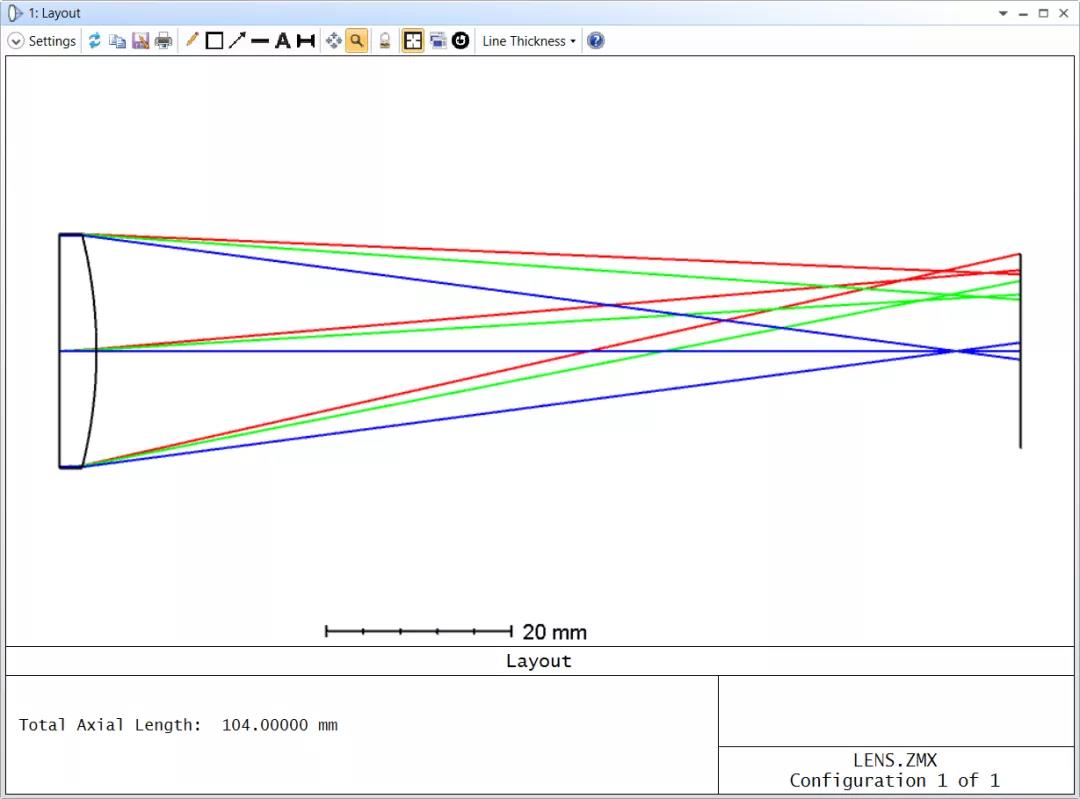

? 布局圖(Layout)：布局圖可以通過分析( Analyze)>視圖(System Viewer)> 2D視圖(Cross-Section)打開。2D視圖繪制了鏡頭的YZ截面，僅適用于旋轉對稱的軸對稱系統。布局圖始終是當前光學系統的一種有效的可視化表示。

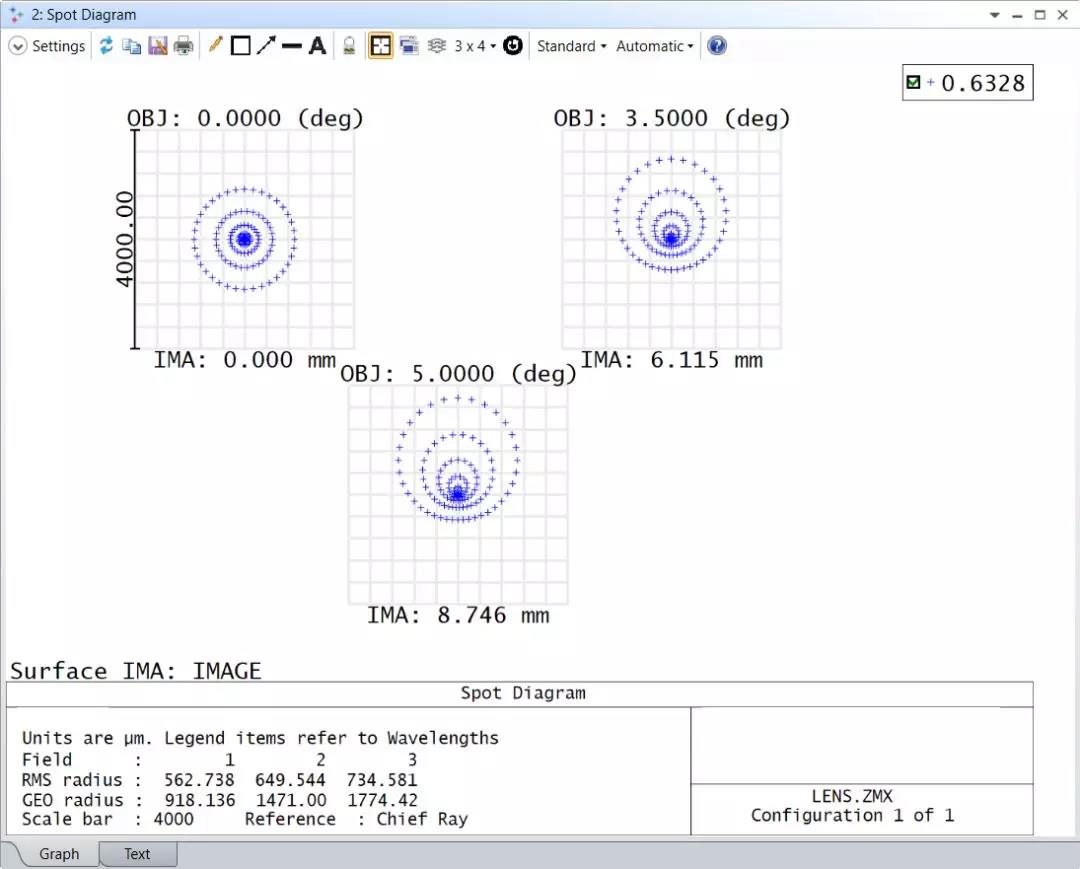

? 點列圖(Spot Diagram)：點列圖可以通過分析( Analyze)>像質分析( Image Quality)>光線跡點(Rays & Spots)>標準點列圖(Standard Spot Diagram)打開。點列圖表示點物體所成的像。在沒有像差的情況下，點物體會收斂到一個完美的像點。默認情況下，OpticStudio會繪制的每個視場點列圖。

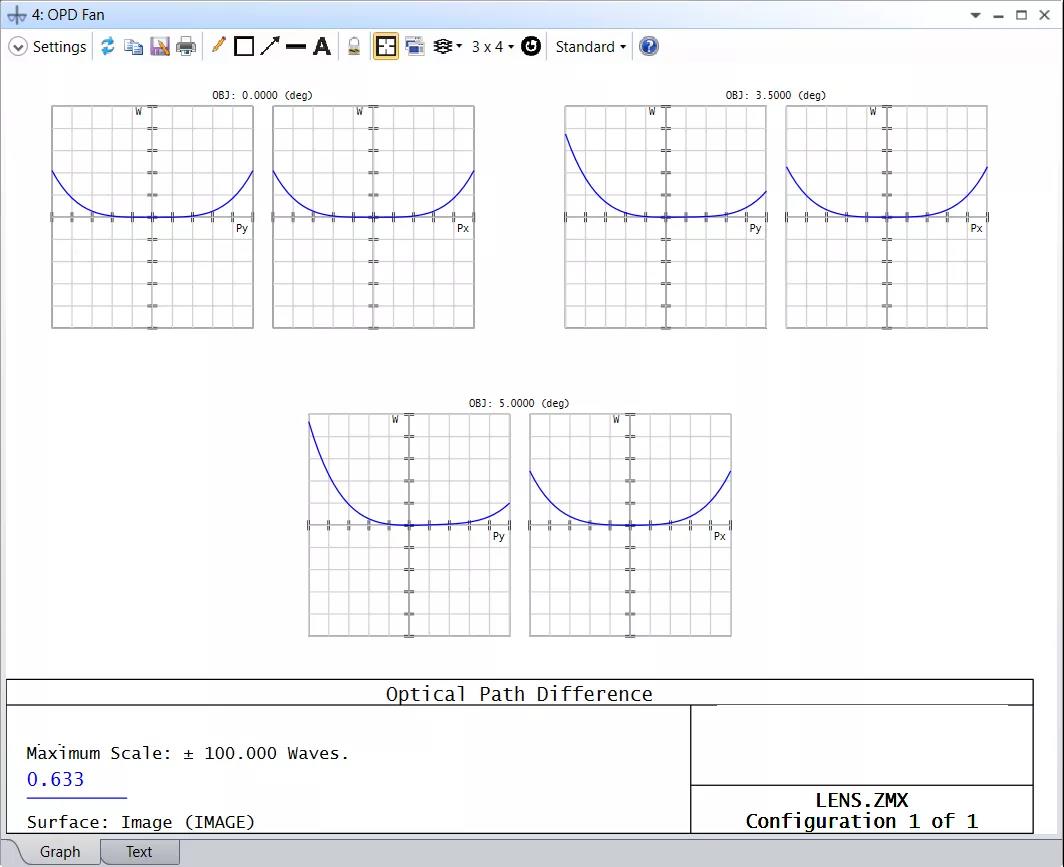

? 光程差圖(OPD Fan)：光程差圖可以通過選擇分析( Analyze)> 像質分析(Image Quality)>像差分析(Aberrations)> 光程差圖(Optical Path)打開。光程差圖是光程差隨光瞳坐標變化的曲線。在一個理想的光學系統中，波前的光程與出瞳處無像差球面波前的光程相同。

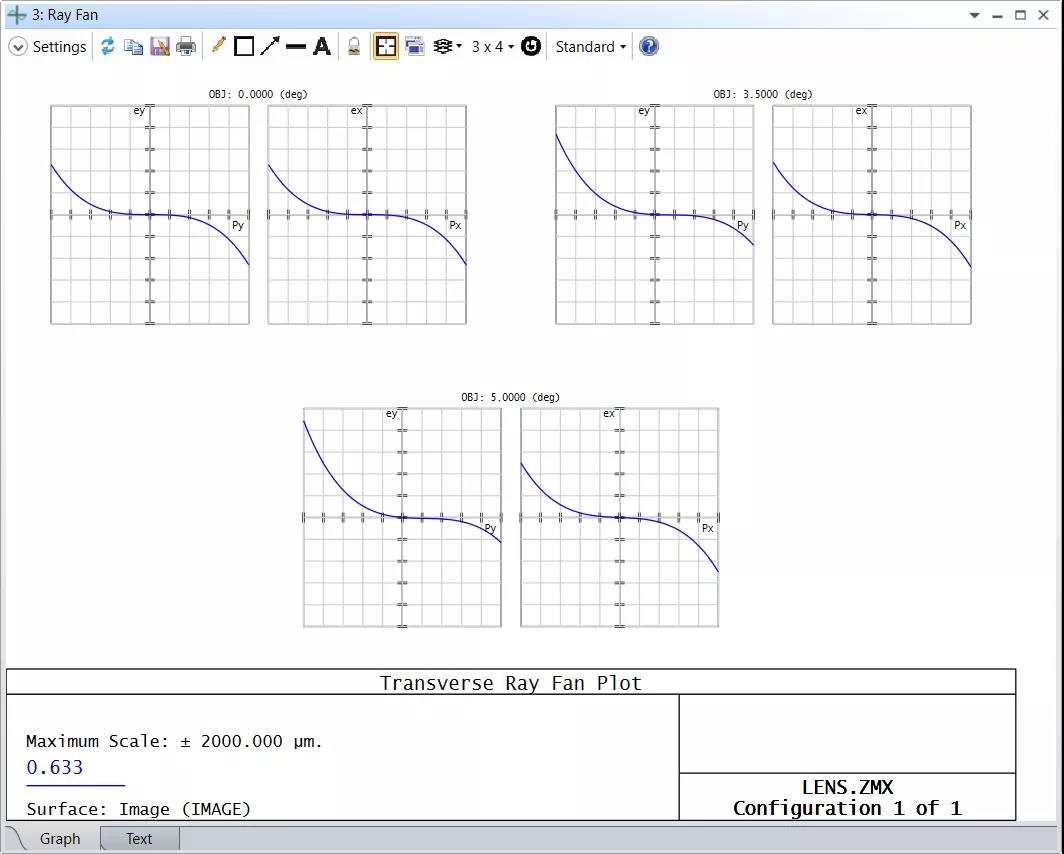

? 光線像差圖(Ray Fan)：OpticStudio中的光線光扇圖可以通過選擇分析( Analyze)> 像質分析(Image Quality)>像差分析(Aberrations)>光線像差圖(Rays Aberration)打開。光線像差圖是光線像差隨光瞳坐標變化的曲線。一般情況下，當一條光線通過光學系統到達成像表面時，它的交點落在離主光線較小但非零的距離上。同樣，在一個完美的光學系統中，任意光瞳位置對應的光線像差上都應該是零。

點列圖(Spot Diagram)、光程差圖(OPD Fan)和光線像差圖(Ray Fan)是透鏡設計者用來確定光學系統中存在的不同類型和不同程度像差的最重要的工具。然而，設計人員根據這些分析功能確定設計中出現的像差的過程超出了本練習的范圍。

基于我們目前所搭建的設計，打開以上的每一個分析窗口來回顧當前鏡頭的性能。

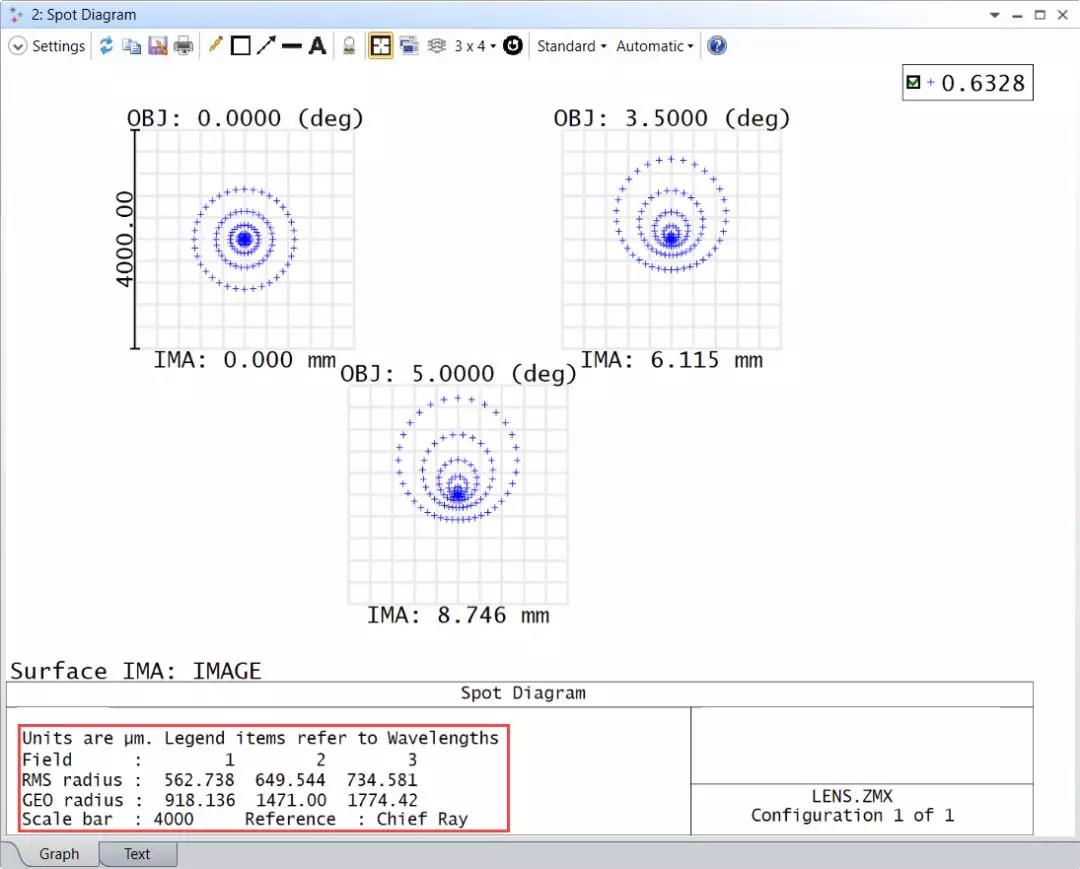

從以上四個圖的評估中可以明顯看出，單透鏡設計有大量的像差，包括但不限于球差、彗差、畸變、離焦、場曲和像散。此外，根據下面點列圖底部的數據可以看出，最大視場的GEO半徑和RMS半徑分別為: 1774.42μm和734.581μm。

使用快速聚焦工具

從四個分析功能給出的結果可以看出，單透鏡在此時的性能肯定不是最優的。性能相當差的一個重要因素是像面位置的隨機選擇。從上面的布局圖(Layout)來看，當前選擇的像面并沒有處于“最佳焦點”。

即使在優化之前，我們也可以使用OpticStudio中的工具來更好地定位當前像面的位置。該工具稱為快速聚焦(Quick Focus)?？焖倬劢?Quick Focus)是OpticStudio的一個功能，它可以調整像面之前表面的厚度，以使RMS像差最小。

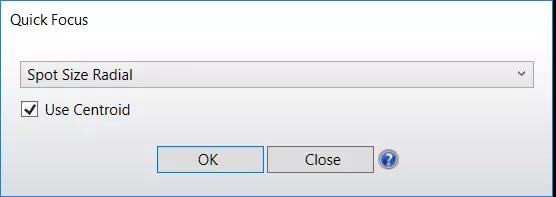

可以通過選擇優化(Optimize)>手動調整(Manual Adjustment)>快速聚焦(Quick Focus)或按下鍵盤上的< Shift + Ctrl + Q >打開快速聚焦對話框?！白罴呀裹c”的目標值將取決于所選擇的標準。對于單透鏡設計，我們將使用相對于質心的光斑半徑。選擇光斑半徑(Spot Size Radial)，并在“使用質心(Use Centroid)”選項框打勾。

單擊OK運行并關閉快速聚焦(Quick Focus)對話框。

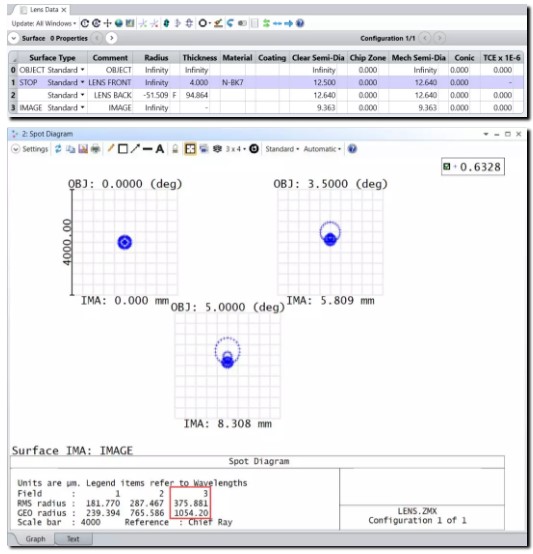

注意，像面之前表面的厚度將自動改變。默認情況下，分析窗口將自動更新，但是如果沒有更新，您可以通過單擊窗口左上角的更新(Update)分別更新它們。僅僅由于像面位置的改變，您就可以看到性能有相當大的變化。最重要的是，最大視場的GEO半徑和RMS半徑減小了近兩倍!

盡管設計比以前好，但仍有改進的空間。在如何設計單透鏡的第3部分：優化，我們將解釋如何設置和執行一個系統優化，使其達到更好的性能。
