有以下三種工具可在 OpticStudio 的序列模式中模擬高斯光束傳播：

· 基于光線的方式

· 近軸高斯光束分析

· 物理光學傳播

本系列的三篇文章旨在介紹如何創建一個高斯激光光源、如何分析光束通過光學系統時的傳播和如何使用上述三種方式優化至最小光斑。本文也會介紹適用于特定情況的最佳模擬方式。

本文是三篇系列文章的第一篇，旨在介紹用基于光線的方式來模擬激光光束傳播。聯系我們下載文章中的附件

簡介

OpticStudio 序列模式提供了三種模擬光束傳播的工具:

· 基于光線的方式。 此工具用幾何光學追跡模擬光束傳播。

· 近軸高斯光束。 此工具模擬高斯光束且在光線通過近軸光學系統時報告包括光束尺寸和束腰位置的光束數據。

· 物理光學傳播 (POP)。此工具通過傳播相干波前來模擬激光光束傳播，因此允許對任意相干光束進行非常詳細的研究。

這個系列的三篇文章旨在介紹如何用三種方式模擬高斯光束。在本文中我們將介紹方法一：如何用基于光線的方式來模擬激光光束傳播。

高斯光束理論

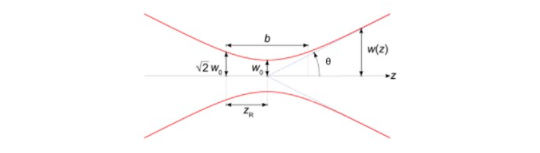

一個束腰為 w0 的理想高斯光束可以用以下三個參數中的任意兩個進行描述，如圖下所示：

· 波長 λ

· 束腰 w0

· 發散角 θ

光束尺寸可以作為距束腰位置距離的函數。注意 OpticStudio 使用光束直徑的半寬，即半徑來描述光束寬度。

對于遠離束腰處，光束尺寸線性擴展。光束的發散角如下

在這里 zR 是光束的瑞利距離：

光束的相位曲率半徑是到光束束腰的距離z的函數：

這意味著在束腰位置 z = 0 處半徑為無窮大，在 z = zR 處達到最小值 2 zR，當 z 趨于無窮時，半徑漸近于無窮大。

基于光線的高斯光束建模方法

幾何光學通過光線追跡來建立光學系統的模型。光線是虛構的線，它代表恒定相位表面或者波陣面的法線對于近軸高斯光束，在瑞利范圍內，z < zR，光束尺寸變化非常緩慢。在這種情況下，光束可以被模擬為平行光束。在遠超出瑞利范圍時，z >> zR，光束的尺寸隨傳播距離呈線性變化，可以將光束模擬為點光源。如下圖所示：

在瑞利范圍內類似平行光束

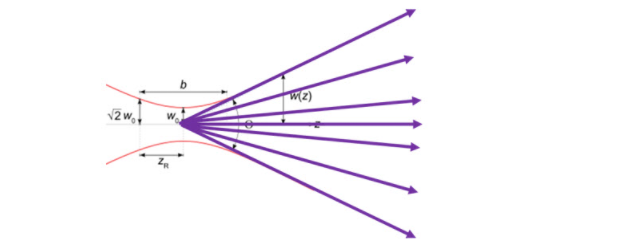

在z ? zR時類似點光源發光：

示例

在本例中，我們將使用單透鏡建立一個激光聚焦系統，并演示如何使用基于光線的方法來優化最佳聚焦。根據測量數據，假設我們有以下規格的激光器：

· 名義波長= 355 nm
· 在距激光出射口 5 mm 處：
1、測得光束直徑為 2 mm 2、測得光束發散角為 9 mrad

已知波長和遠場發散角，由式 (1) 到式 (3) 計算出束腰為0.0125 mm，瑞利距離為1.383 mm。將使用單透鏡對光束進行聚焦，其目標是優化系統使得光束在距激光輸出口100毫米處具有最小尺寸。首先我們將使用基于光線的方法對該系統建模。

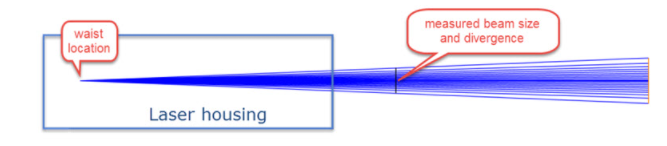

如前文所示，當使用光線來模擬高斯光束時，我們需要知道傳播范圍是在瑞利范圍之內還是之外，這將決定是使用點光源還是準直的光線束來模擬光束。在本示例中，我們知道束腰位置在激光器外殼的內部。利用式 (1)，計算得到束腰為0.0125 mm 以及瑞利距離為1.383 mm，此時我們可以計算出光束到達測量位置時光束距束腰的傳播距離z約為111.1 mm。由于這個傳播距離比光束的瑞利范圍大得多 (z>>zR)，所以此光束可用點光源來模擬。

在 OpticStudio 中設置如下:

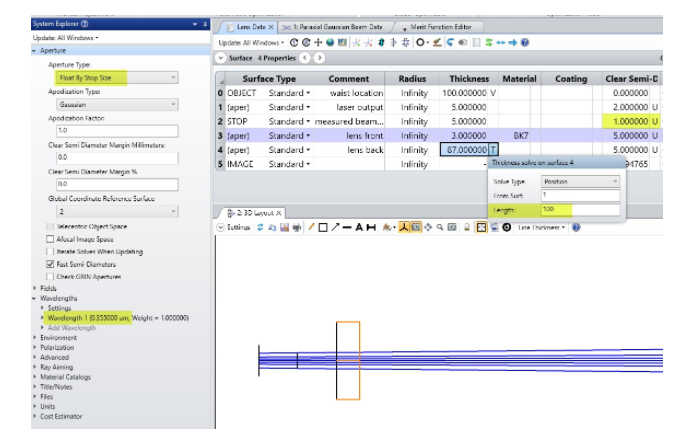

在系統選項 (System Explorer) 中:

· 在波長 (Wavelengths) 中輸入0.355 um。
· 在系統孔徑 (Apertures) …孔徑類型 (Aperture Type) 中輸入光闌尺寸浮動。
· 在系統孔徑 (Apertures) …切趾類型 (Apodization Type) 中輸入高斯，和系統選項 (System Explorer) …系統孔徑 (Apertures) …切趾因子 (Apodization Factor) 中輸入1.0。在幾何光線追跡中，利用切趾因子在光瞳內產生高斯型振幅變化來模擬入射光對光瞳的照射。設置切趾因子 G = 1.0 會產生高斯振幅分布，此時光束強度在光瞳邊緣處下降到 1/e2。此時，光束的寬度或半徑設定為與入射光瞳的半徑相同。

在鏡頭數據編輯器 (Lens Data Editor) 中，輸入以下六個表面的數據。

· 物面為激光束腰位置，距離激光輸出面左側一定距離。
· 表面1是激光輸出面。
· 表面2是光闌面，距離表面1處5 mm 。這用來表示測量光束尺寸和發散角的虛擬表面。

· 利用光束尺寸方程 (1)，首先計算束腰位置，然后將物面設置為束腰位置。

· 也可以讓 OpticStudio 計算束腰位置。首先猜想并輸入的物面厚度值為 100 mm，并將其設置為變量。

· 光闌表面2的半直徑值設定為 1 mm，以匹配給定的 2 mm激光束直徑。

文件“1_rays start.zemax”可以在本文的附件中下載。

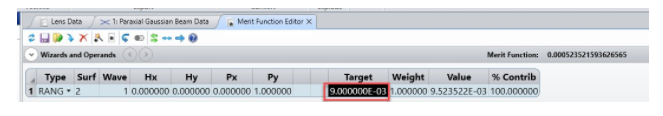

光束發散角為 9 mrad，在表面2測量?？梢杂貌僮鲾?shù) RANG 將該信息輸入到評價函數編輯器 (Merit Function Editor) 中，如下所示。RANG 操作數計算相對于特定表面的局部z軸的光線角度，用弧度表示。設定目標為 9 mrad，權重為1.0。

開始優化。優化后物面厚度變?yōu)?06.108毫米，邊緣光線以 9 mrad的角度擊中表面2。

這表明基于光線的方法會將束腰置于激光輸出面表面1的前面（或左邊） 106.108 mm 處。將物面厚度的求解類型 (Solve Type) 從變量 (Variable) 切換為固定 (Fixed) ?，F(xiàn)在系統已經設置好了合適的光束發射位置。

下一步是優化單透鏡，使它將光束聚焦到離激光輸出面表面1處 100 mm遠時具有最小光斑尺寸。

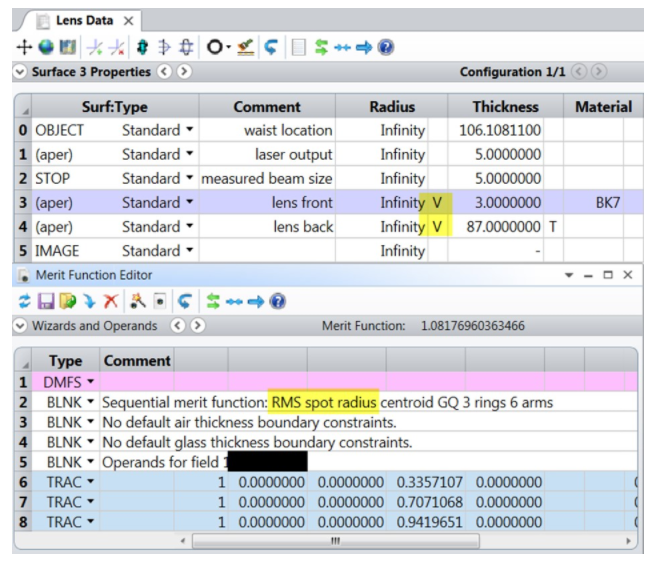

· 將單透鏡的前后曲率半徑設置為變量。

· 使用優化向?qū)?(Optimization Wizard) 設置評價函數編輯器 (Merit Function Editor) ，選擇RMS 光斑半徑 (RMS spot radius) 作為成像質量標準。

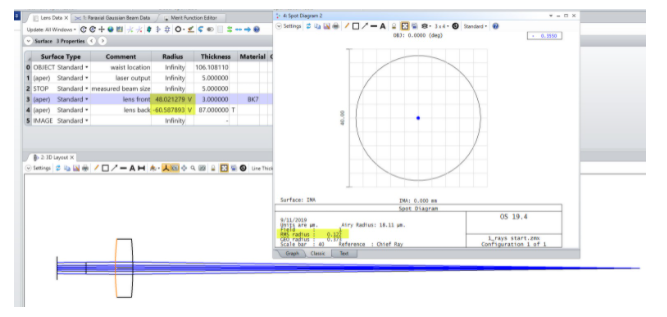

Af經過快速的局部優化，光斑尺寸從最初的1.086 mm減小到0.122 μm，這比 OpticStudio 在標準點列圖 (Standard Spot Diagram) 分析窗口中報告的艾里斑半徑18.11 μm 小得多，表明系統現在處于衍射極限內。在衍射受限情況下，RMS / 幾何光斑半徑在衡量真實光束尺寸時并非一個好的標準（無論光束是高斯或非高斯），因為它沒有考慮衍射的影響。OpticStudio 提供了其他工具來研究衍射效應，例如 FFT PSF 和Huygens PSF，以及物理光學傳播 (POP) 工具。在本系列中，我們將不討論FFT和 Huygens PSF，但在本系列的第三部分中，我們將描述如何使用物理光學傳播（POP）作為工具來聚焦該光束。

該附件文件 “1_rays optimized.zmx” 可以聯系我們領取。

基于光線方法的驗證

上文中我們使用純基于光線的方法來優化單透鏡，使光束尺寸在距激光輸出100 mm處具有最小光斑尺寸。正如我們所知，激光光束在空間中傳播時會產生衍射效應，這是無法用基于光線的方法來模擬的。雖然我們知道在這種情況下，基于的光線計算報告的聚焦光斑大小是不準確的，但這并不意味著我們優化找到最佳聚焦位置是無效的。

為了驗證當發射一束相干激光束到系統中時上文建模結果的質量，可以使用近軸高斯光束分析工具做一個快速比較：分析 (Analyze) …激光和光纖 (Lasers and Fibers) ...高斯光束 (Gaussian Beams) …近軸高斯光束 (Paraxial Gaussian Beam)。在這個系列的第二部分中可以找到對這個工具的完整描述。

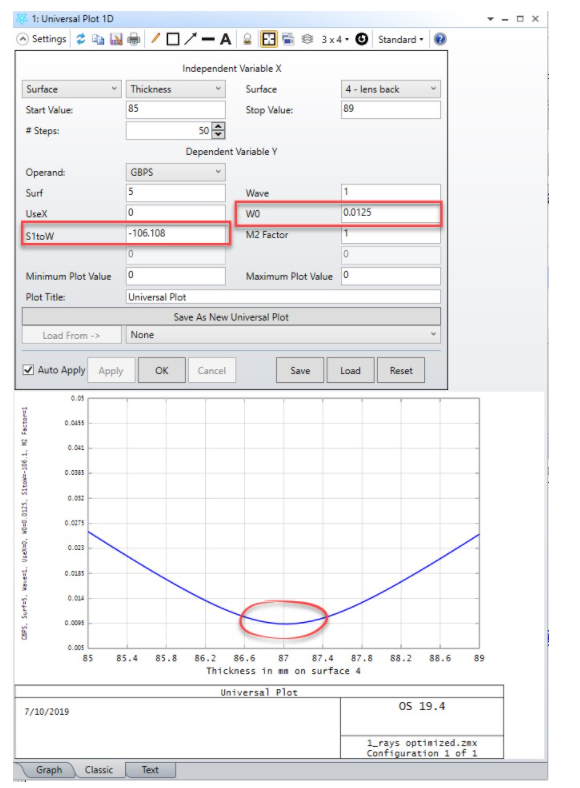

在這里只關注近軸高斯光束，使用一維通用繪圖 (1D Universal Plot) 進行分析：分析 (Analyze) ...通用繪圖工具 (Universal Plot) ...1-維 (1D)。這幅圖顯示了作為像平面位置的函數計算得到的近軸高斯光束尺寸。

如圖示，高斯光束在約87.020 mm的后焦距時達到最小，這與上文的后焦距非常接近。這表明，可通過基于光線的優化得到產生最小的幾何光斑的成像位置，也可由近軸高斯光束工具計算出的最小高斯光束尺寸。與此同時，在該系統中，基于光線的最小光斑位置與最小高斯光束尺寸的位置吻合良好。
